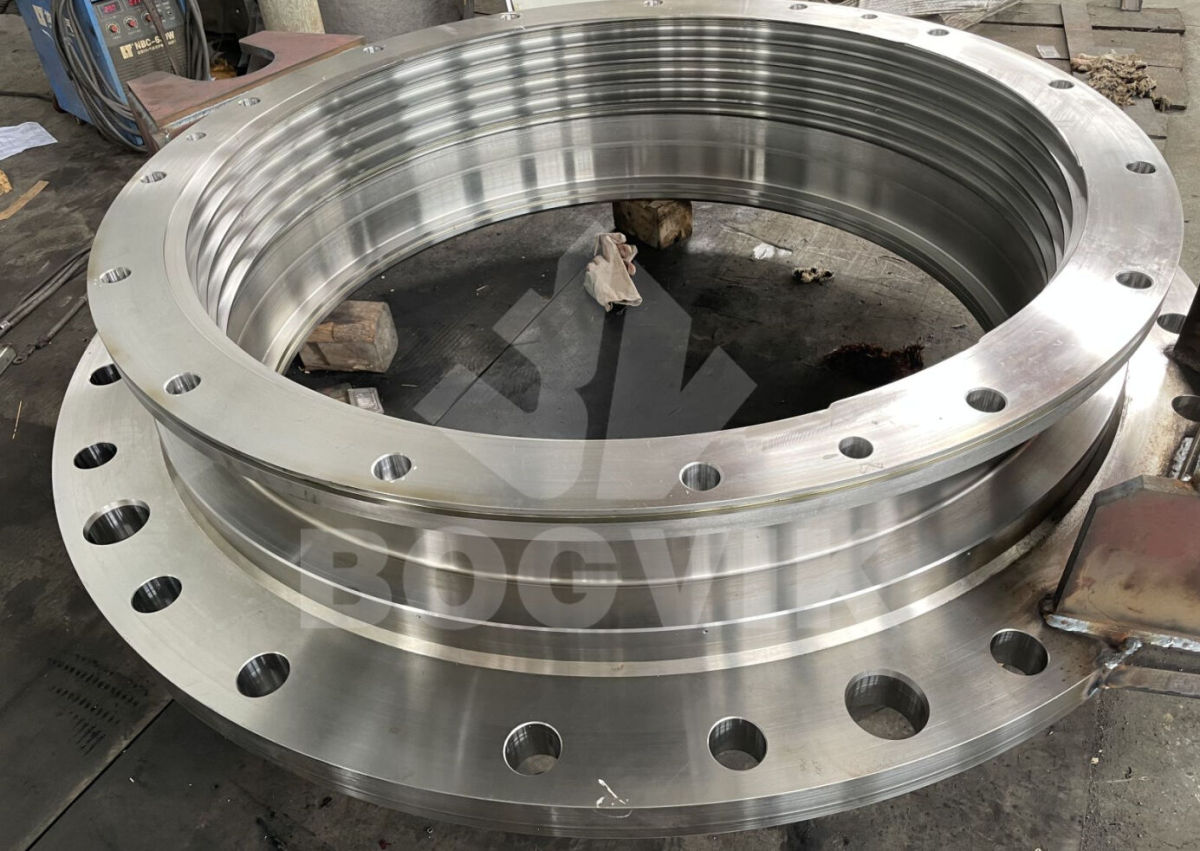

TEREX CEDARAPIDS MVP450 BOWL NUT

TEREX CEDARAPIDS MVP450 BOWL NUT

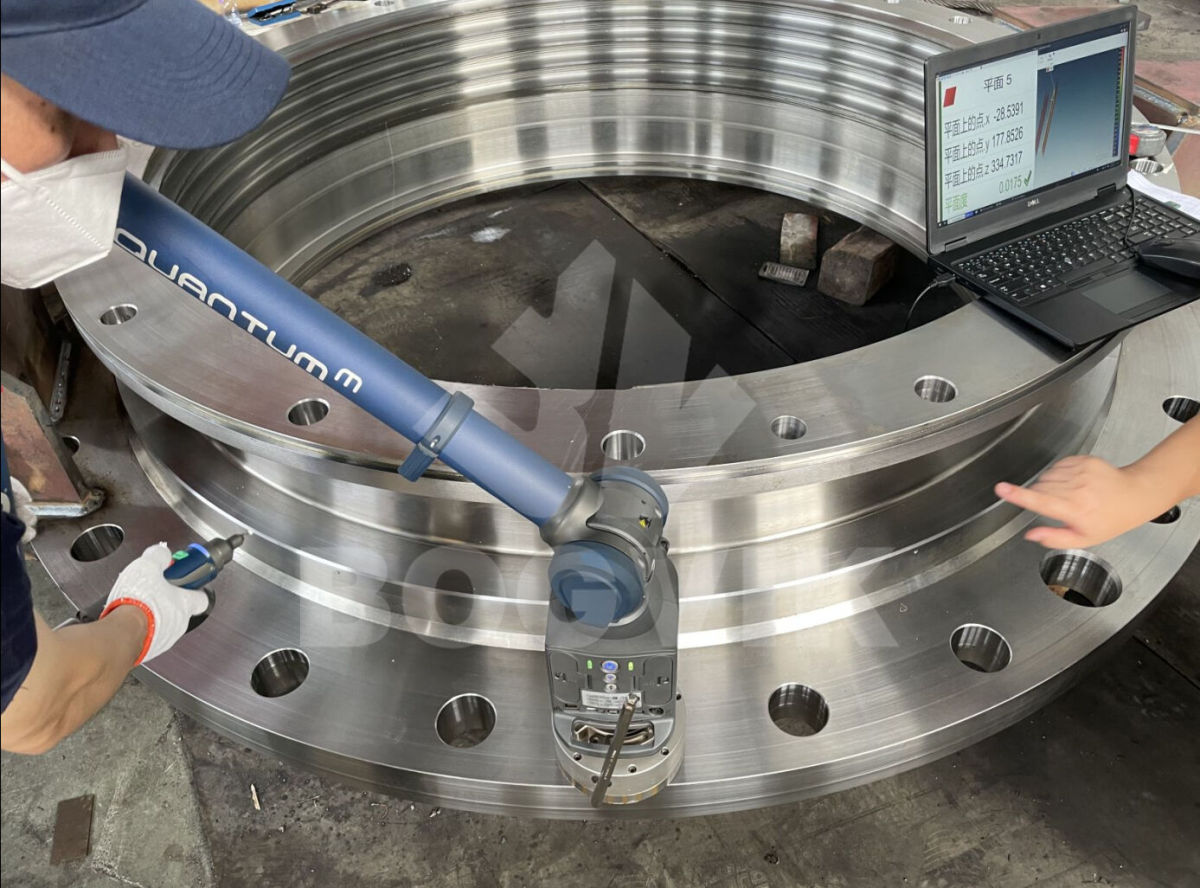

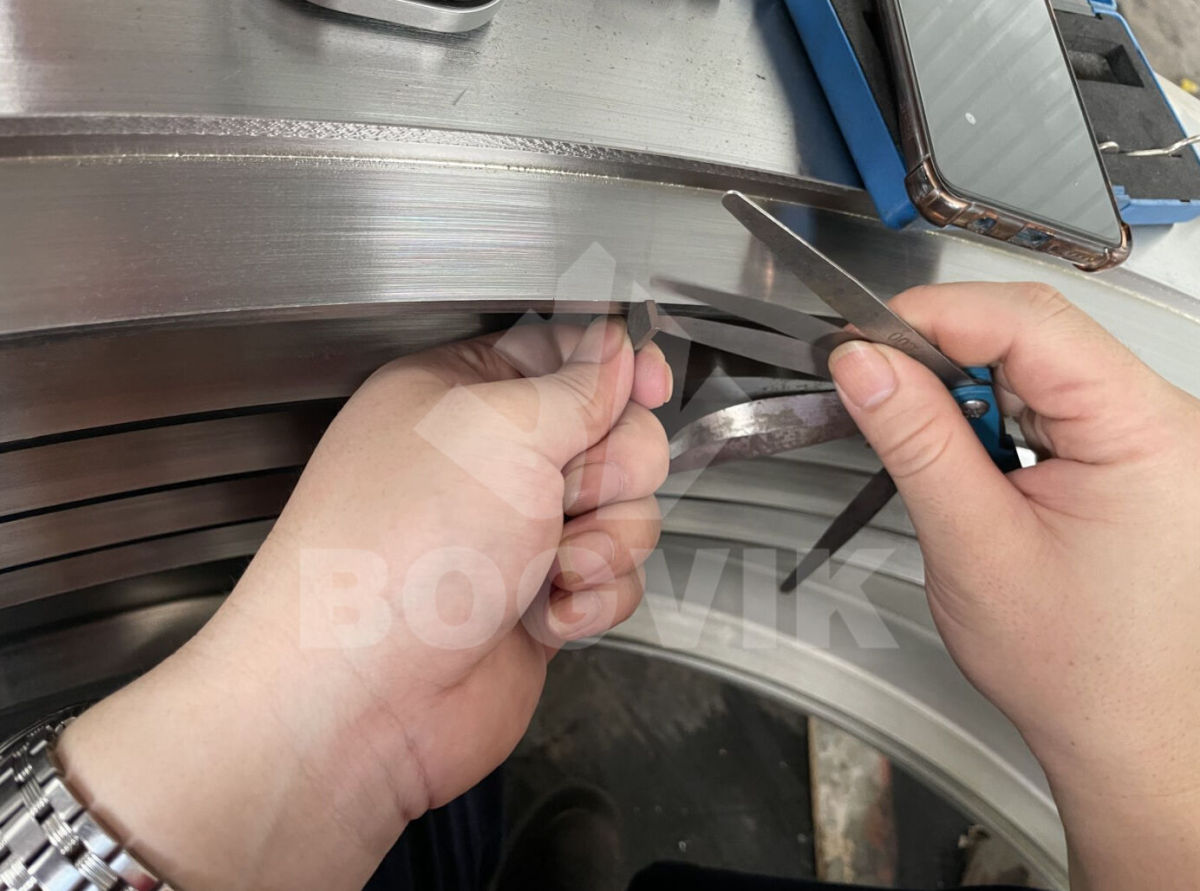

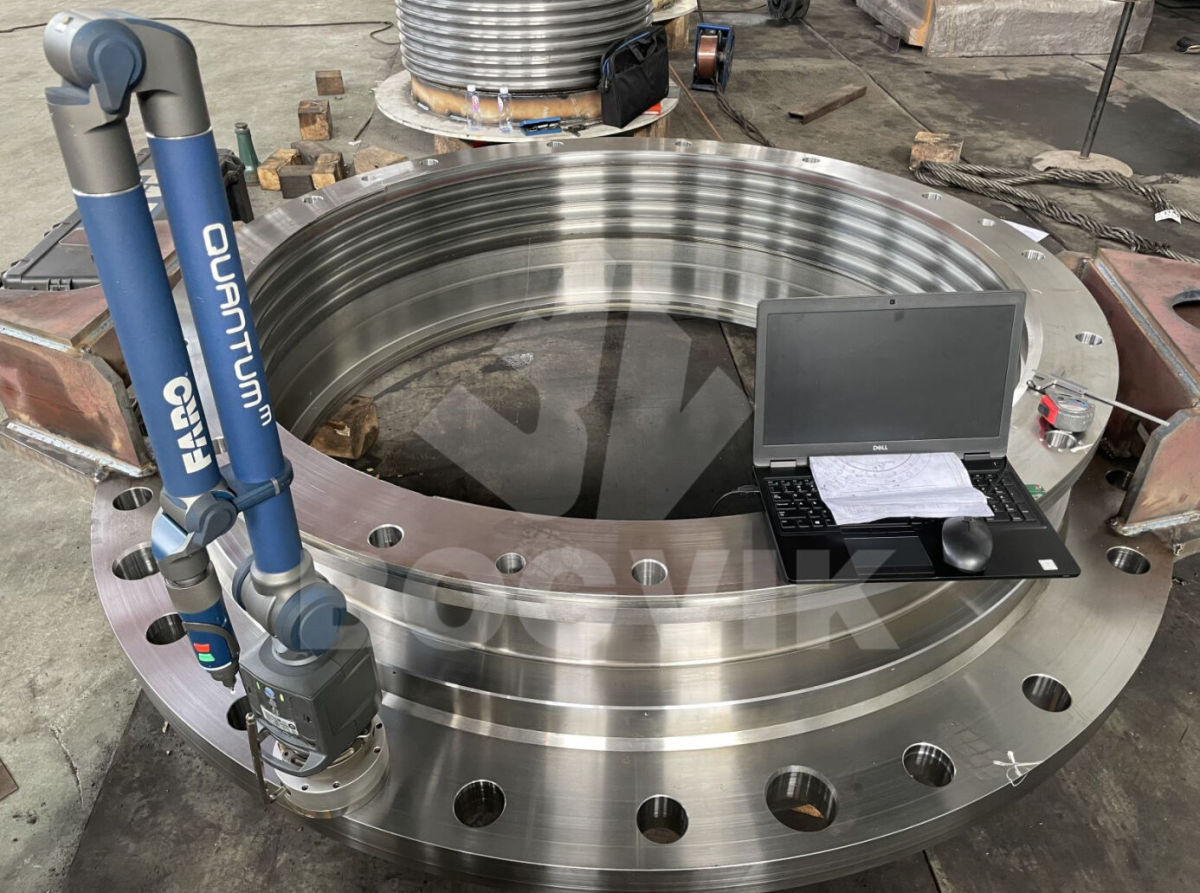

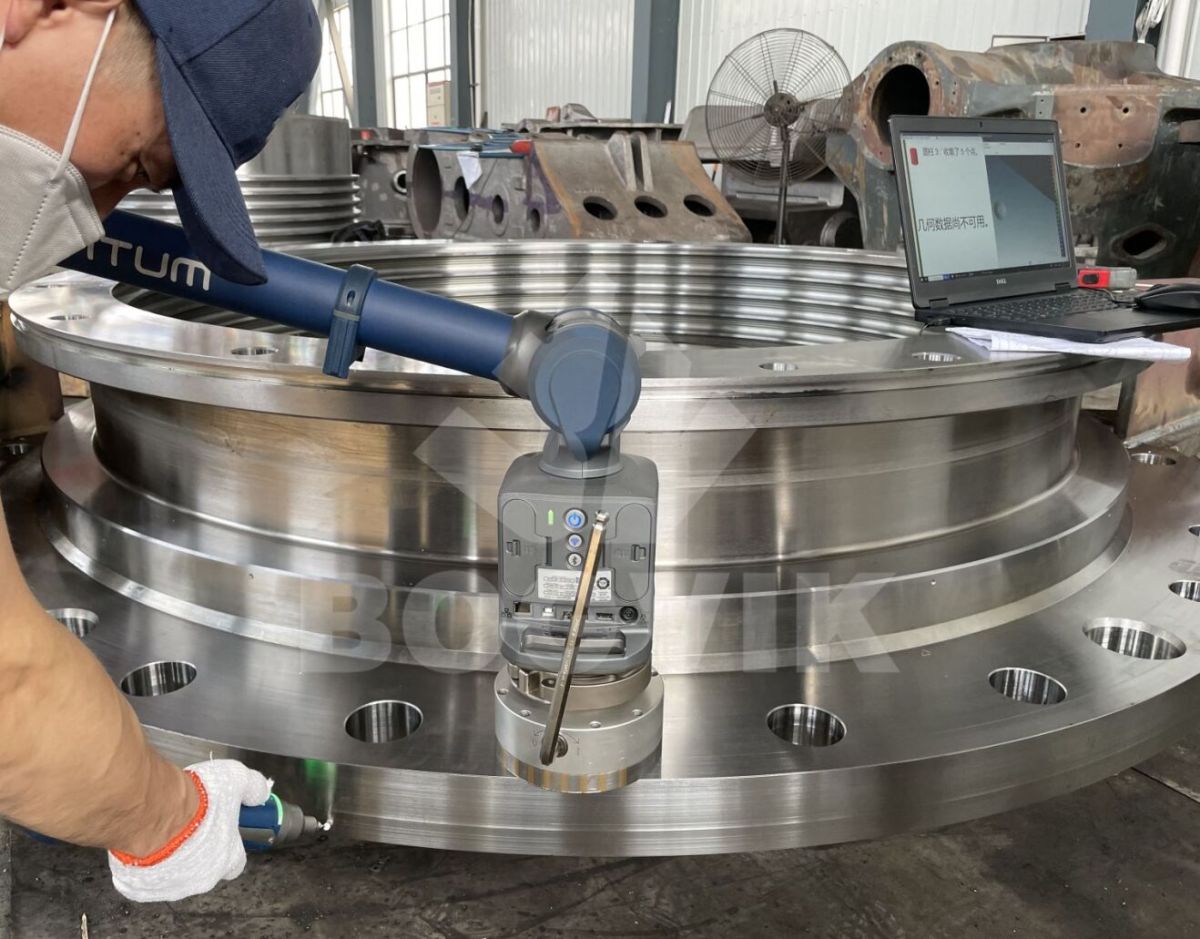

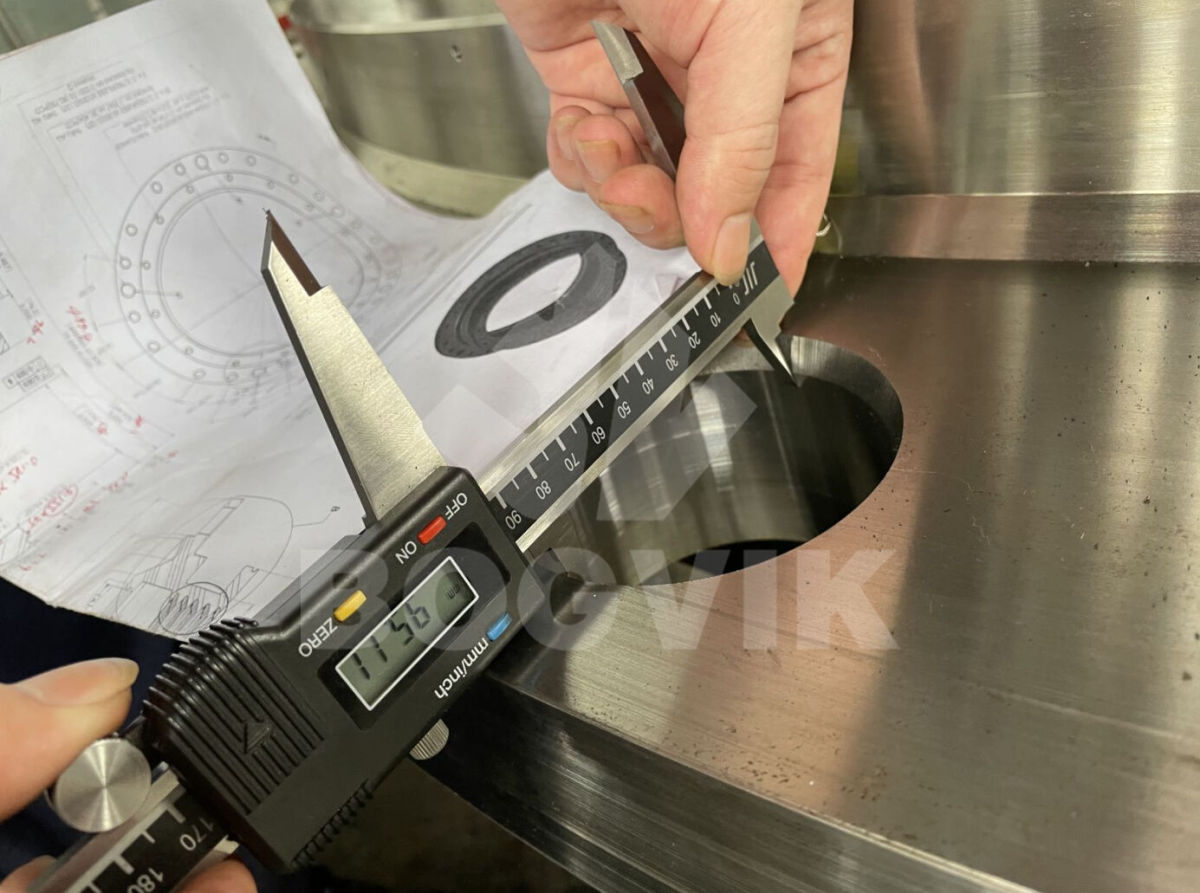

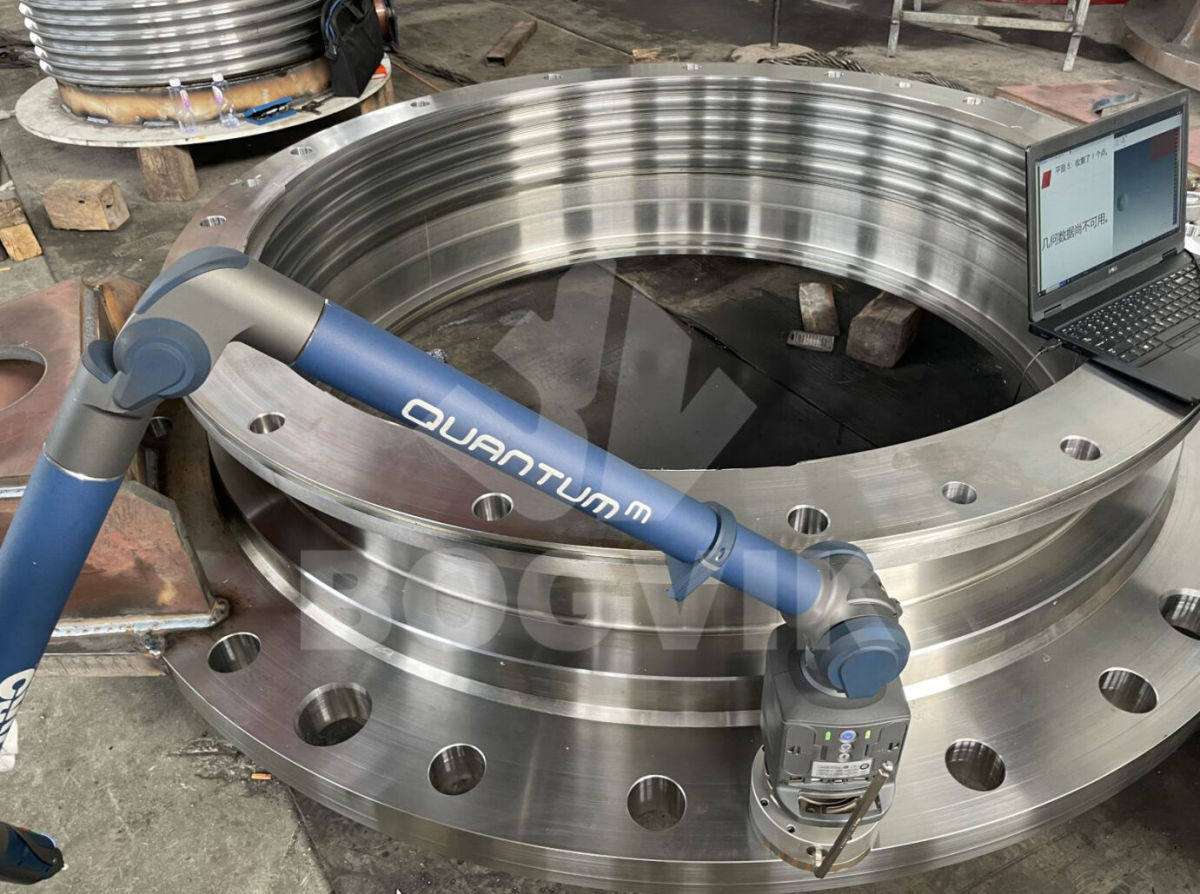

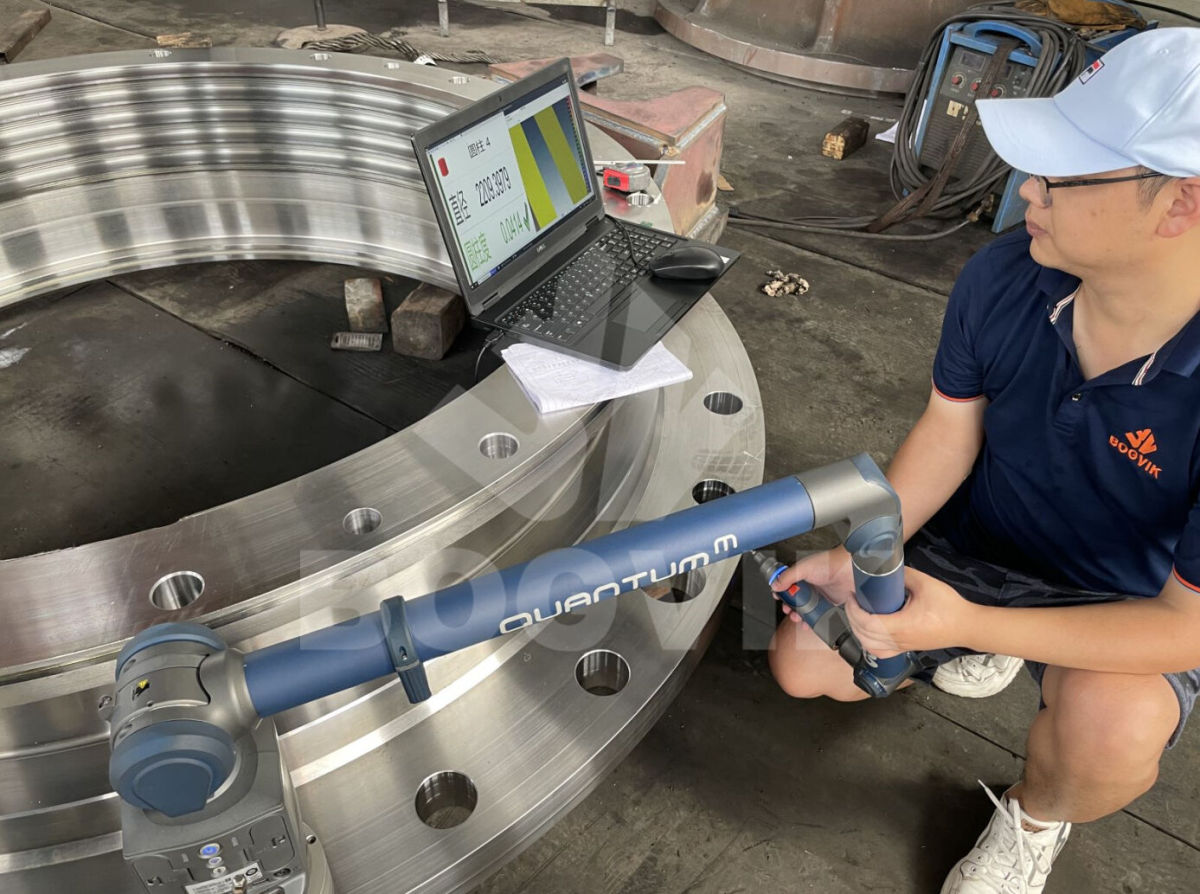

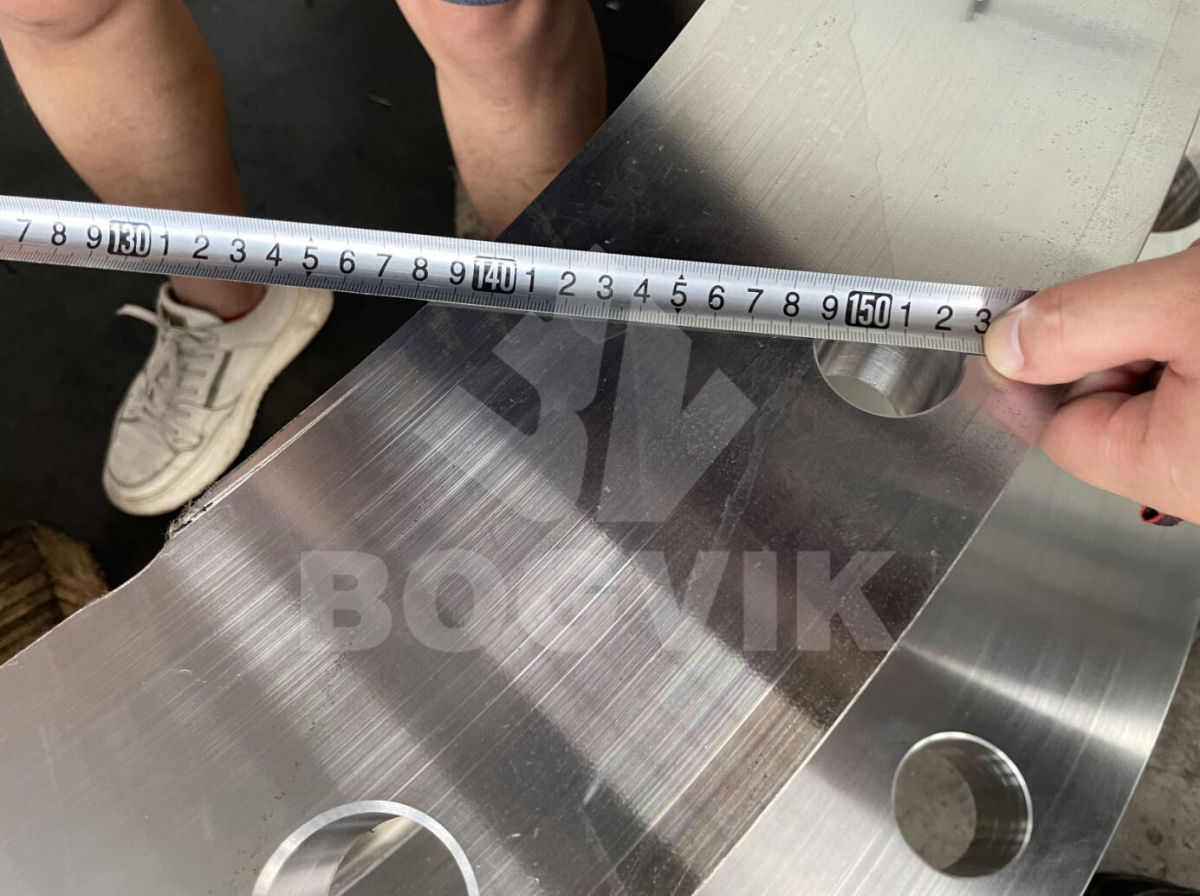

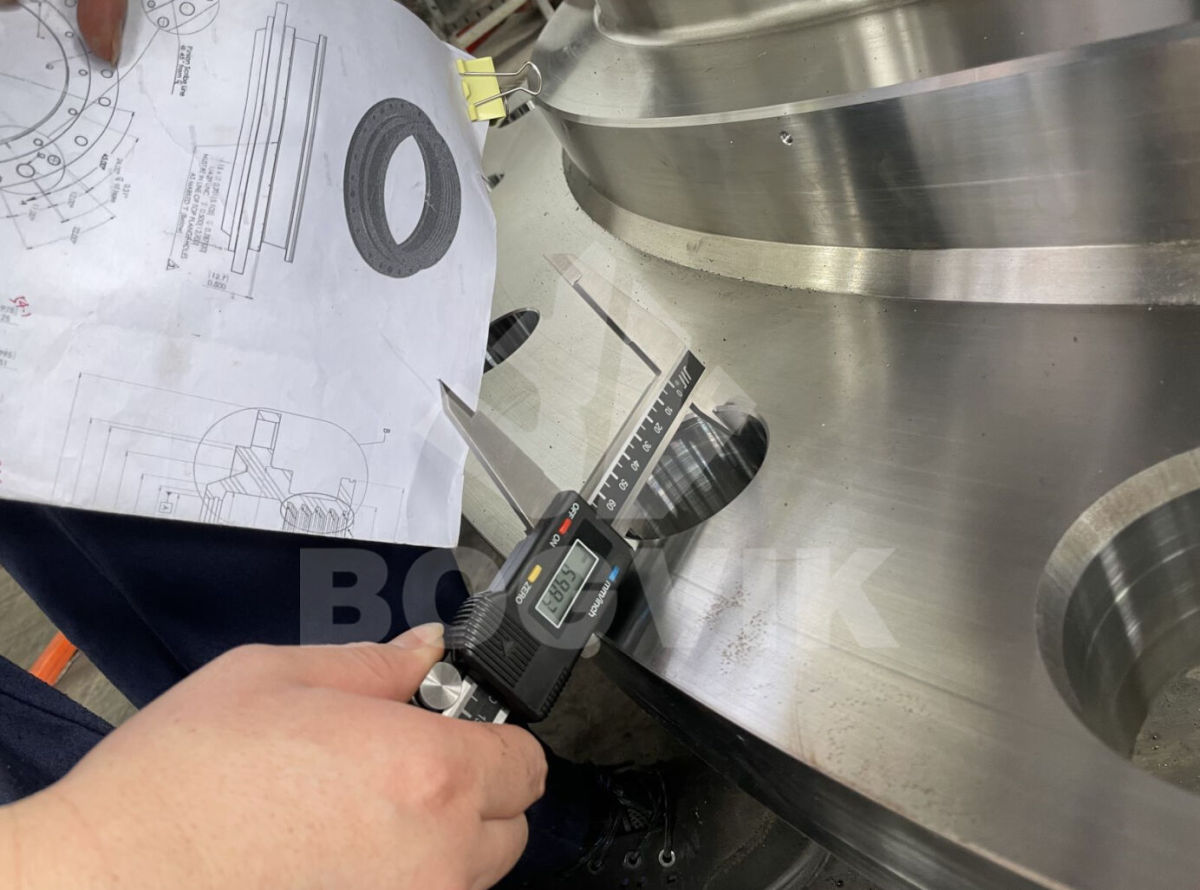

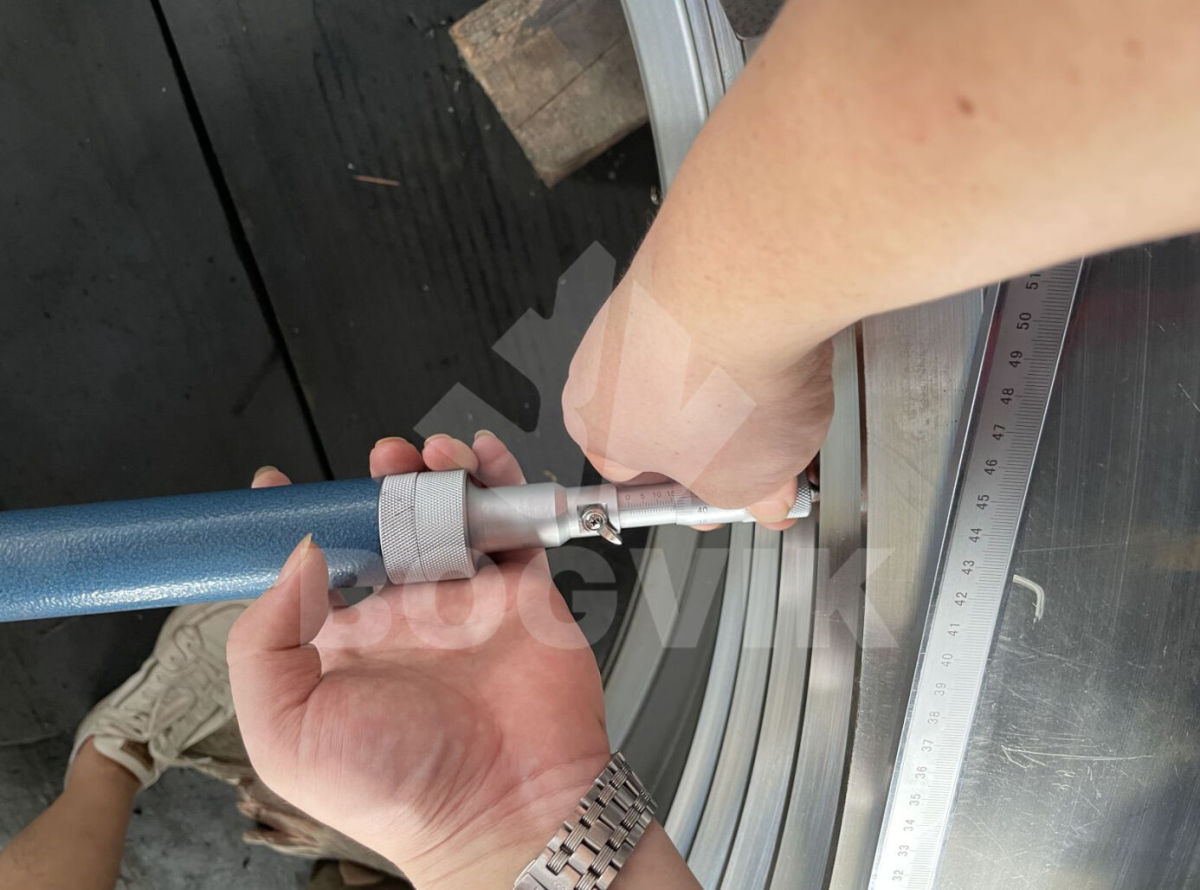

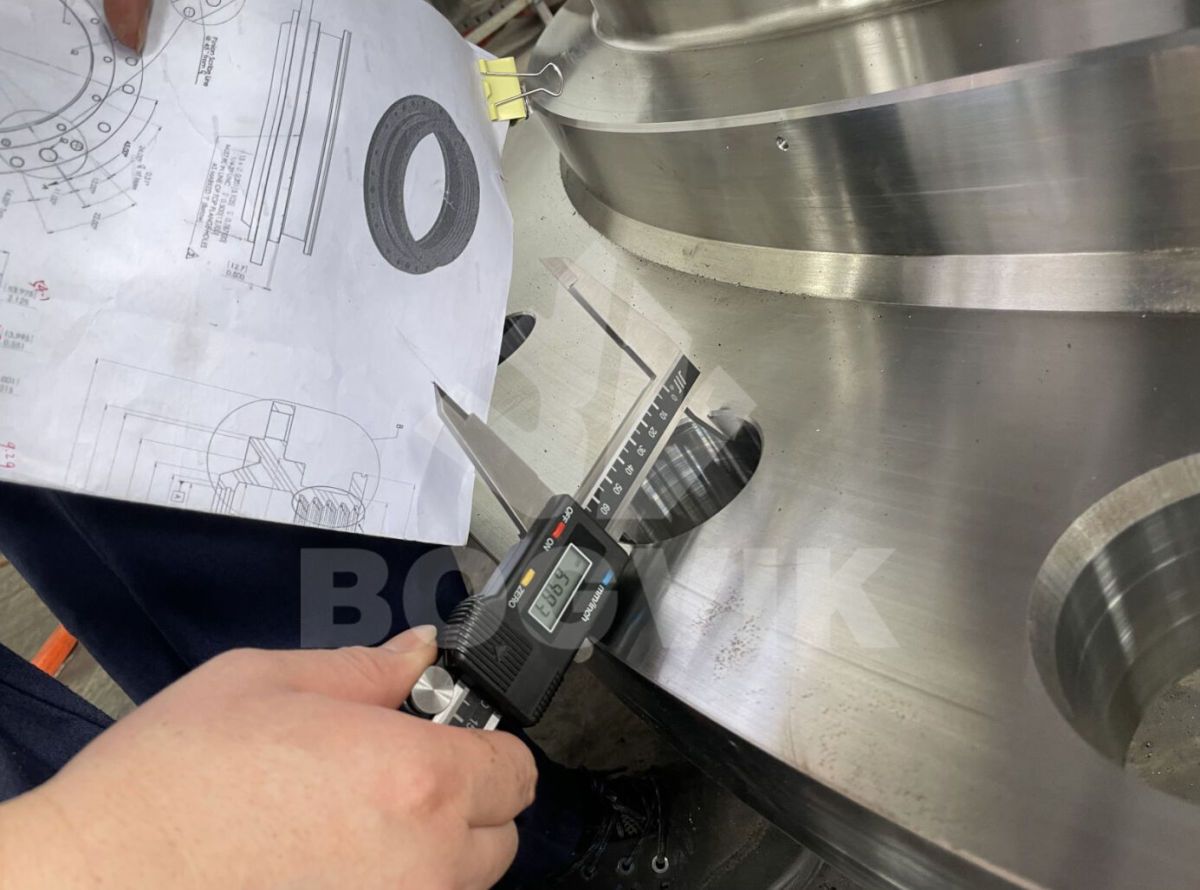

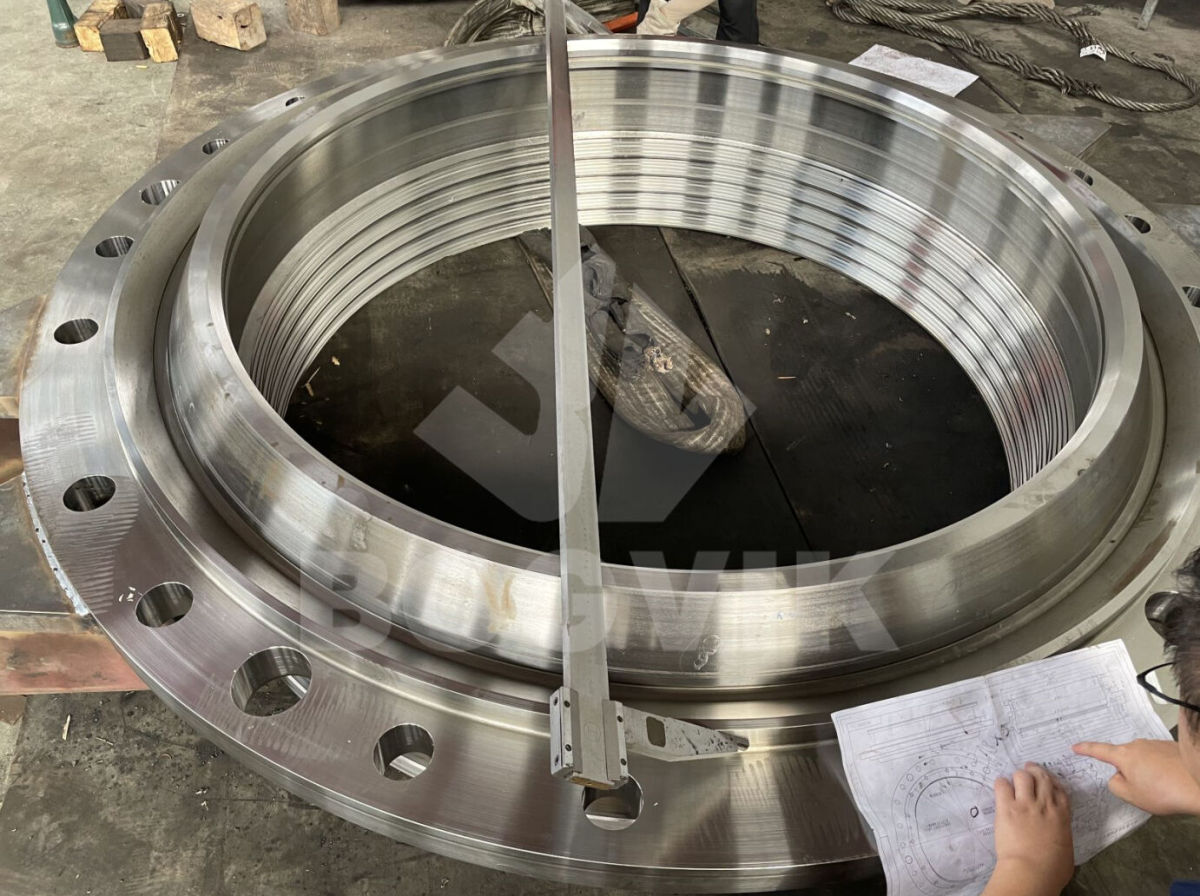

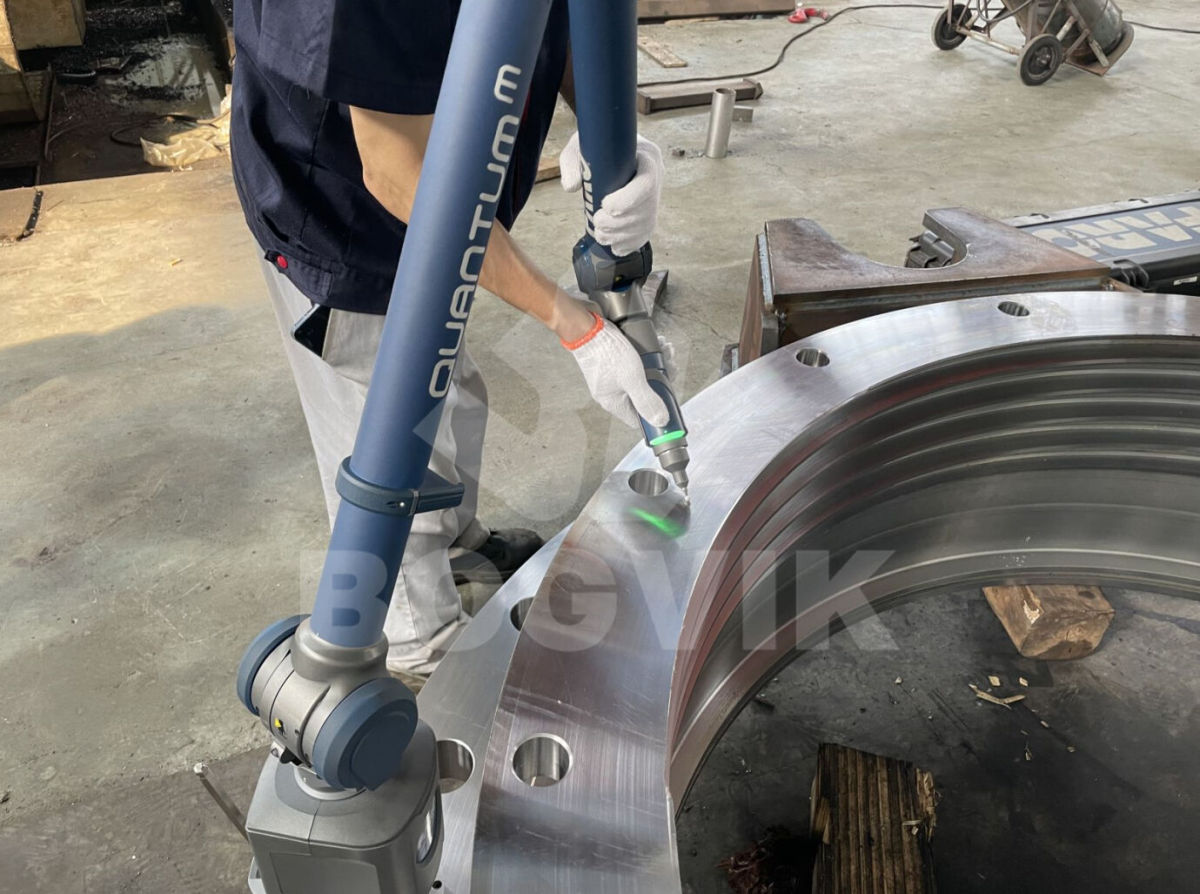

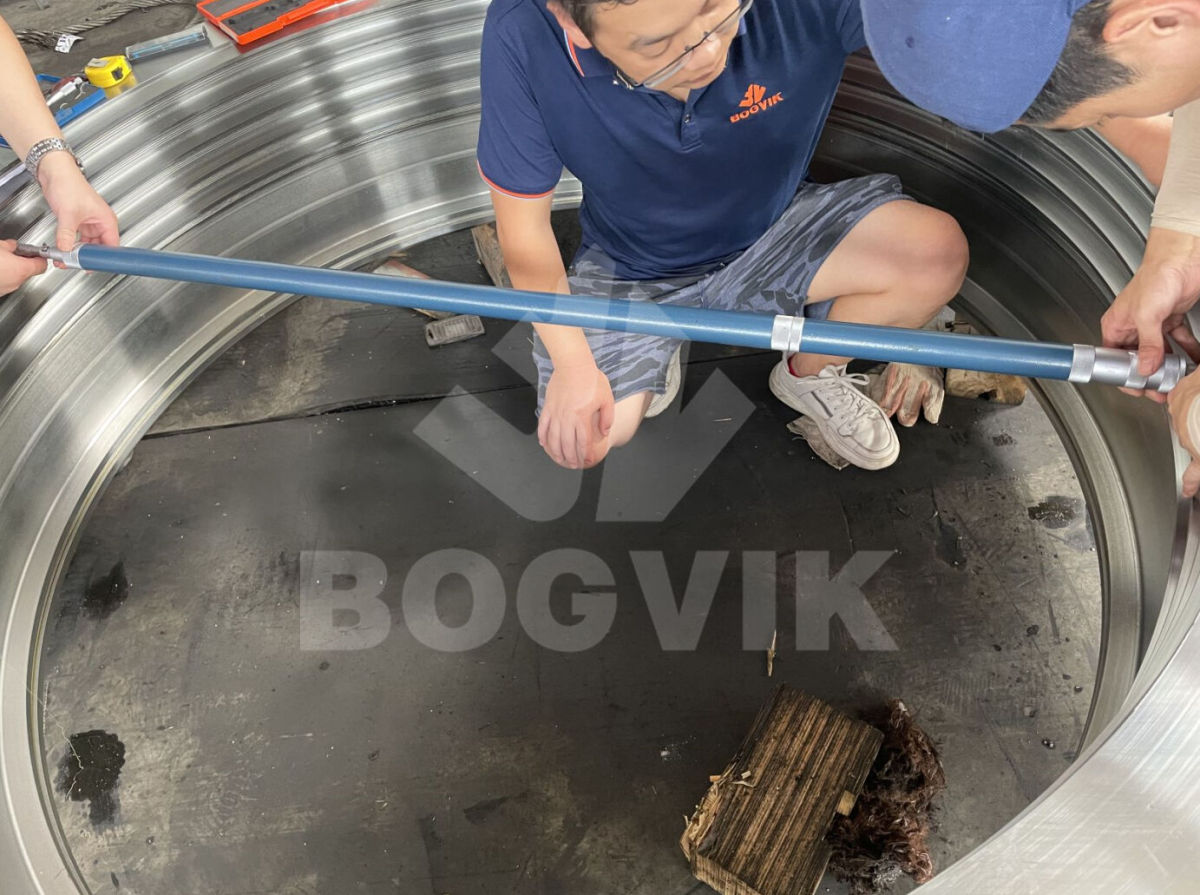

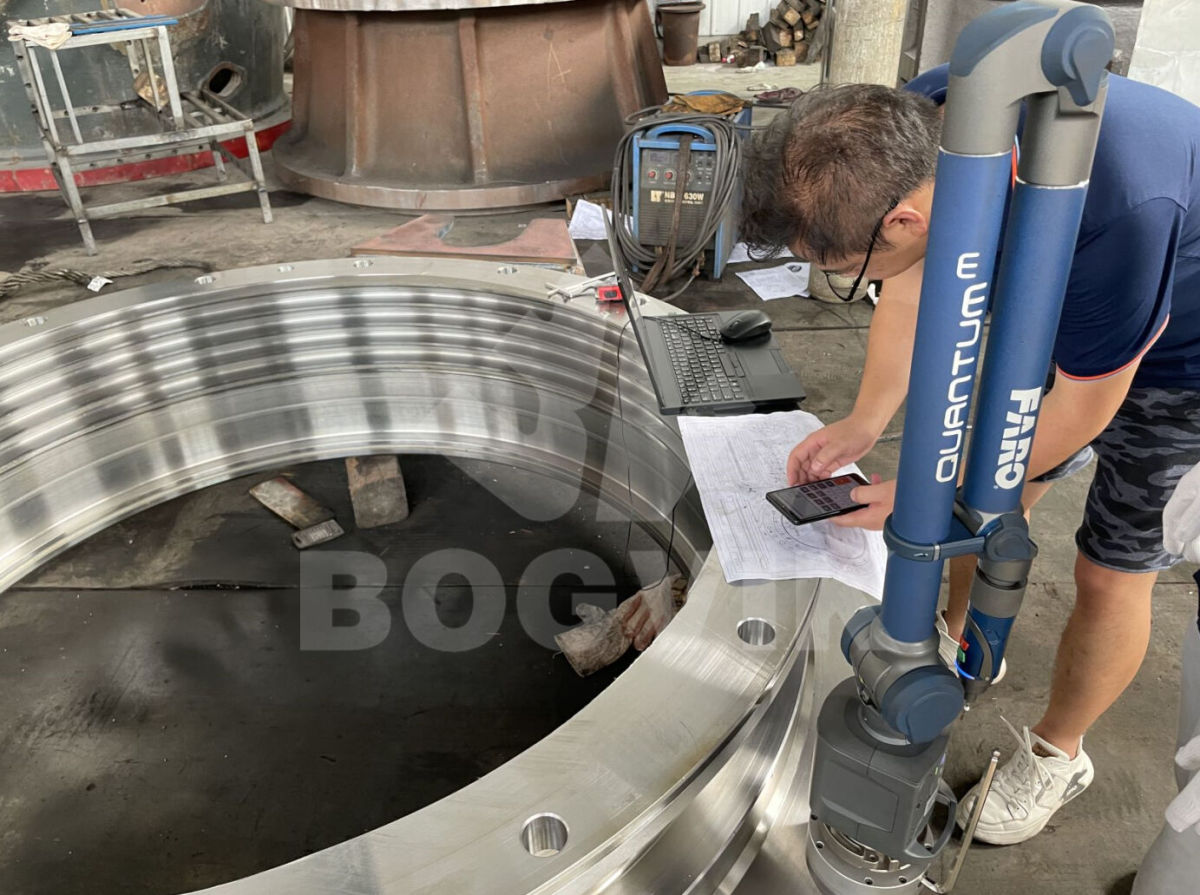

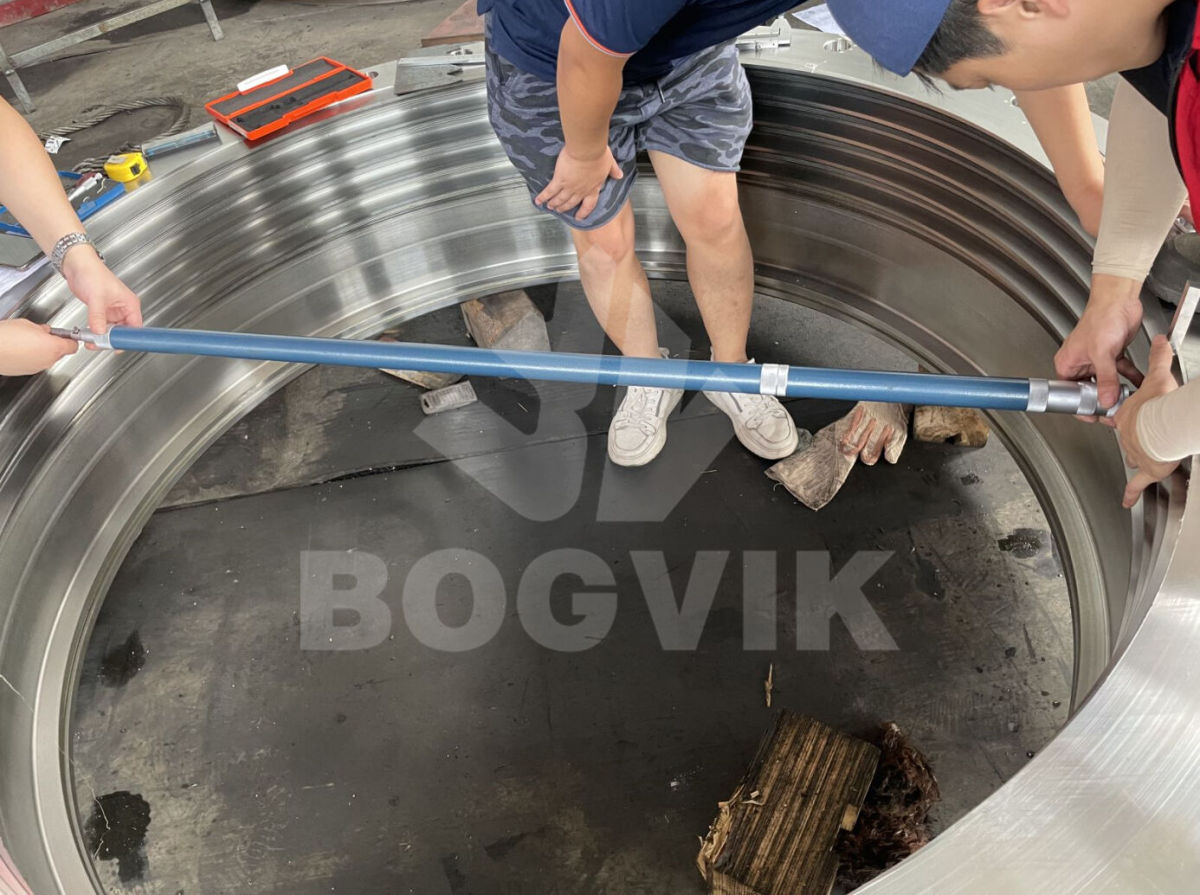

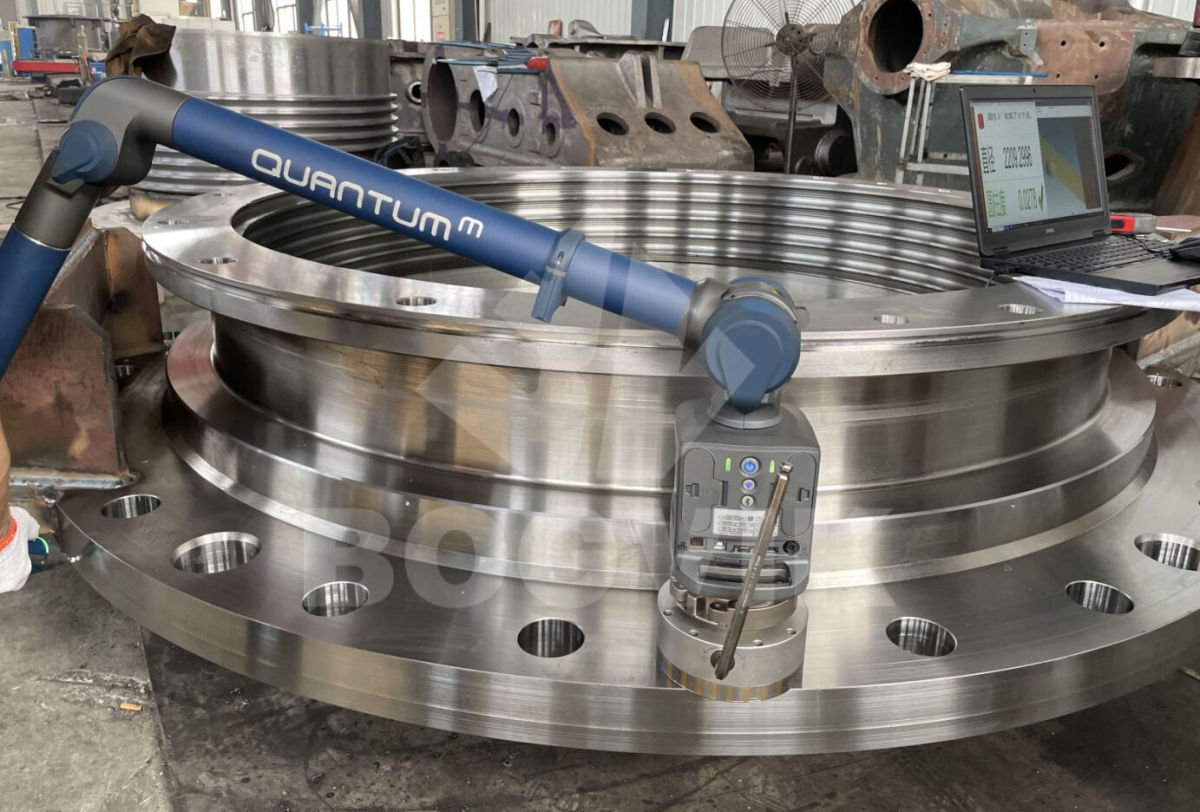

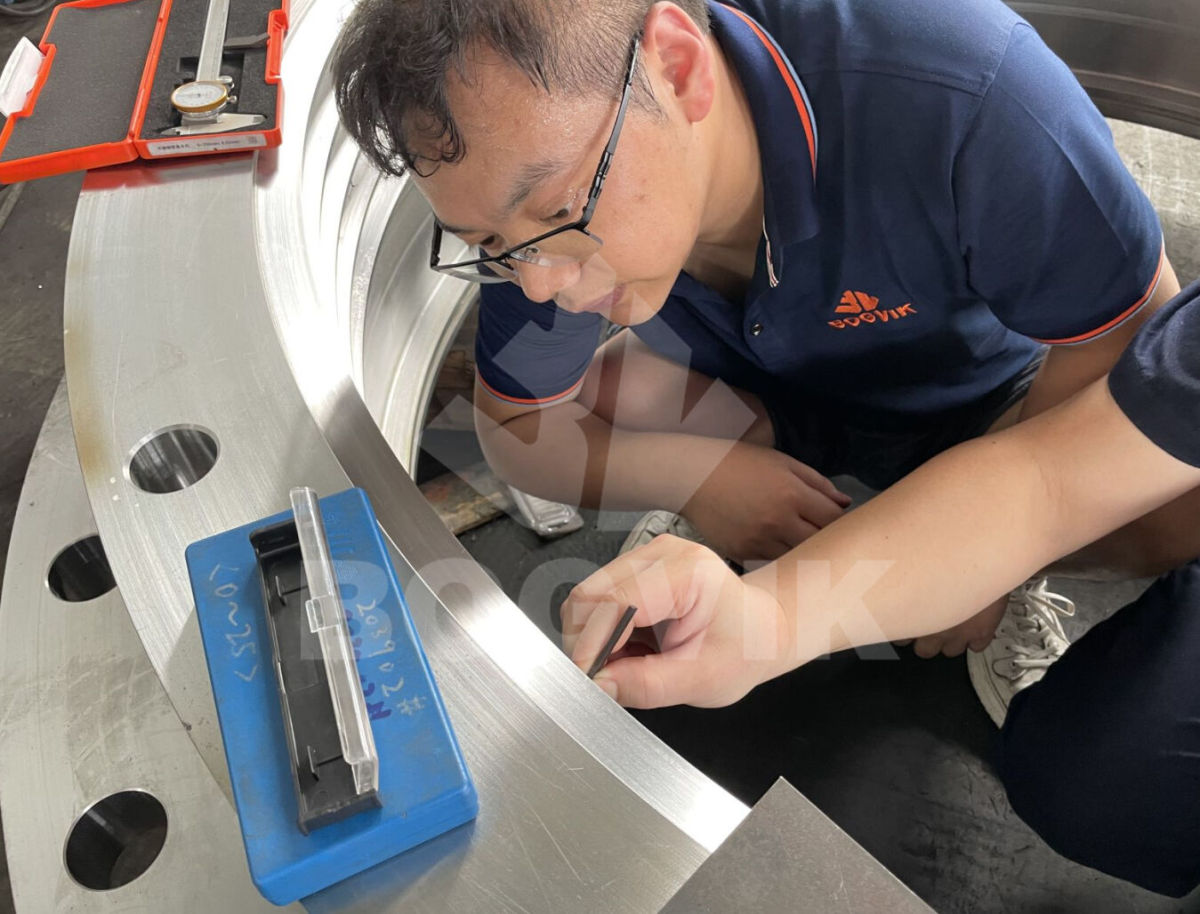

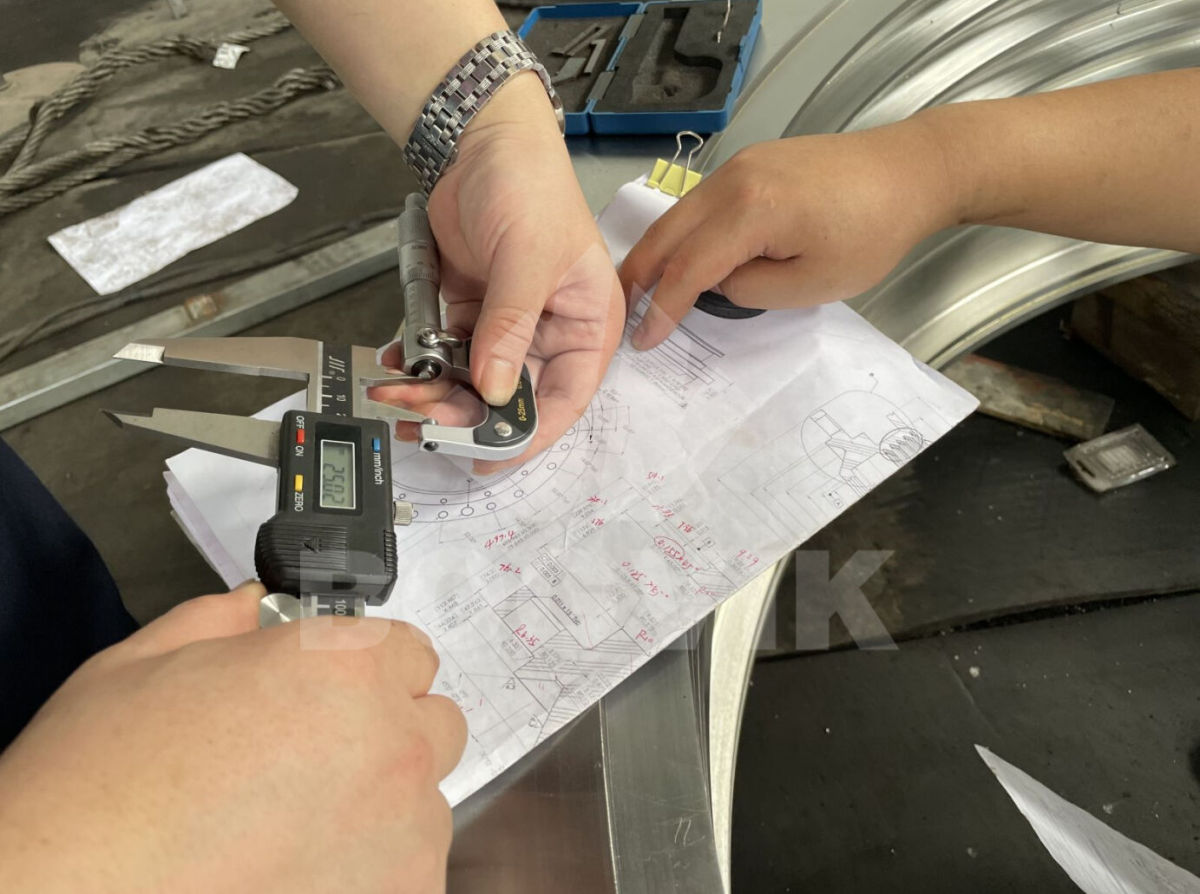

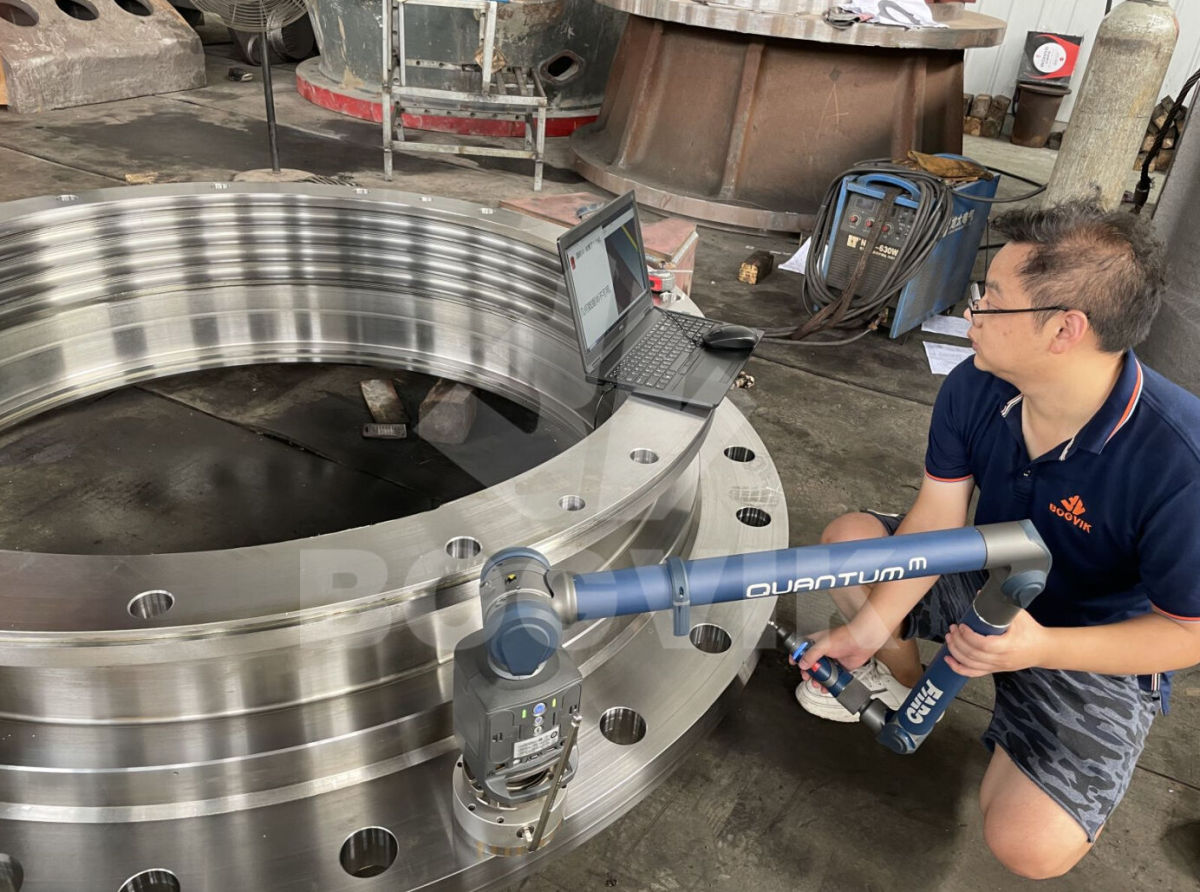

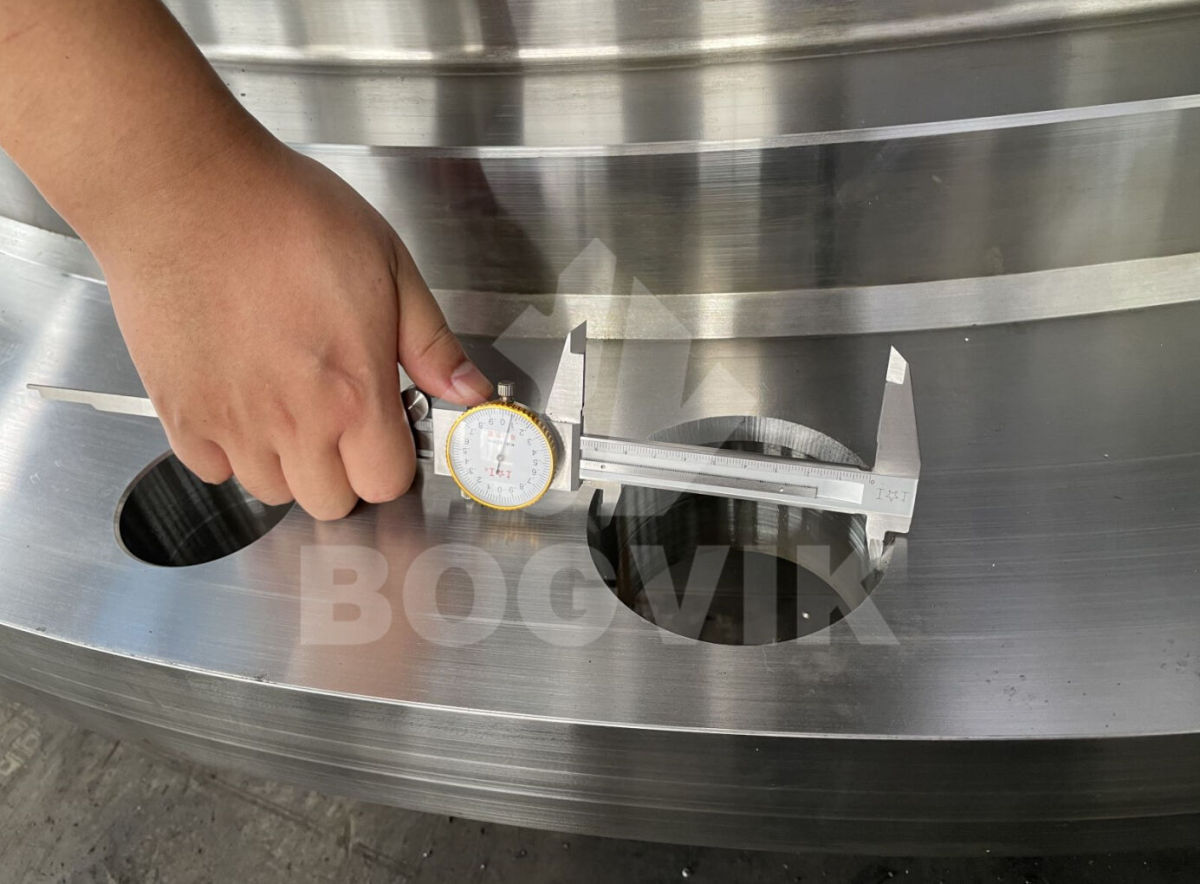

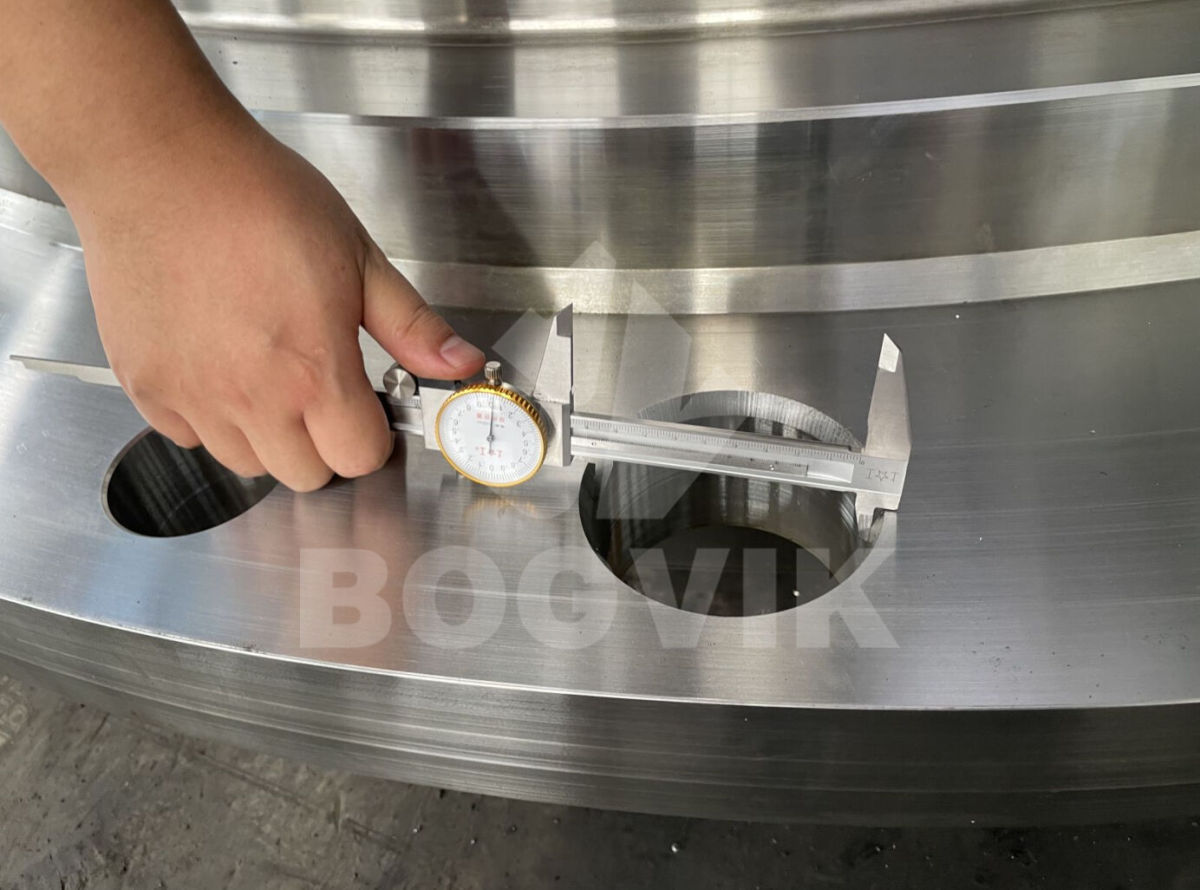

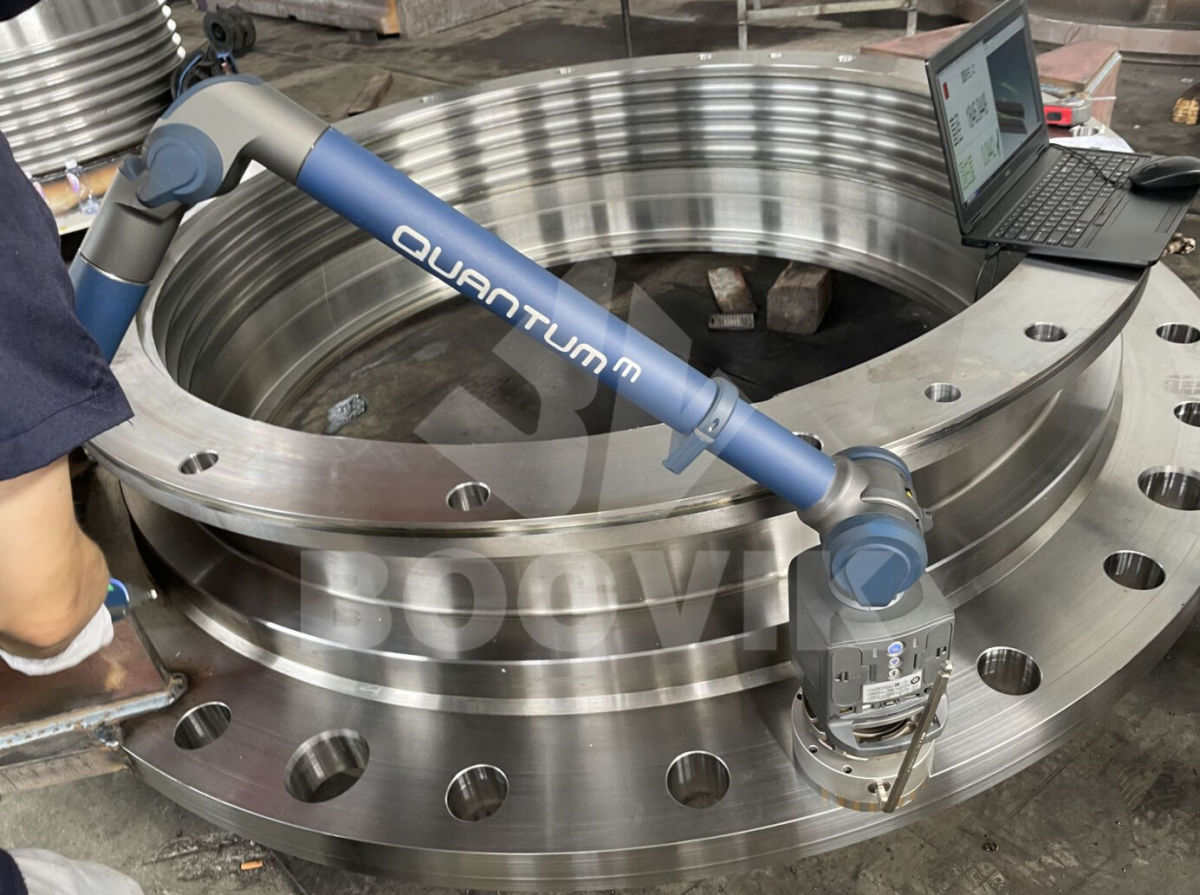

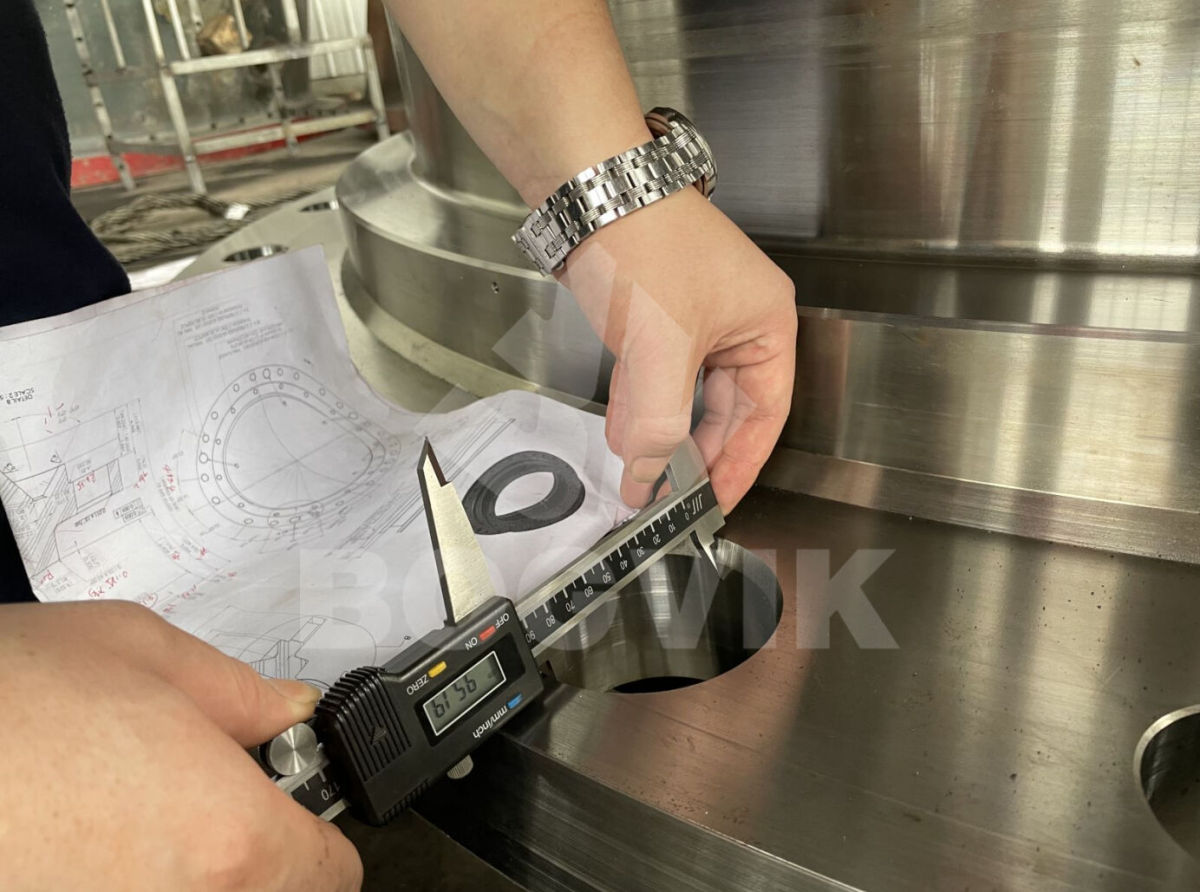

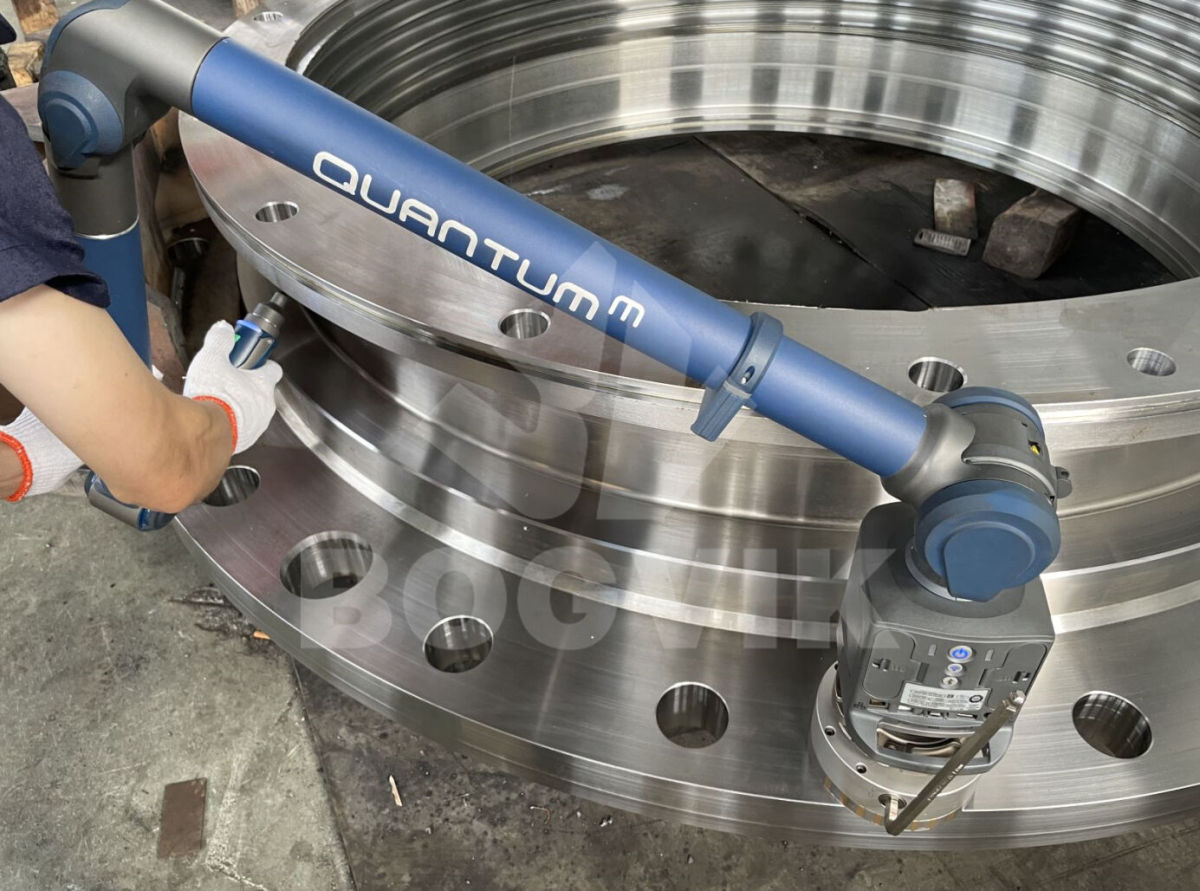

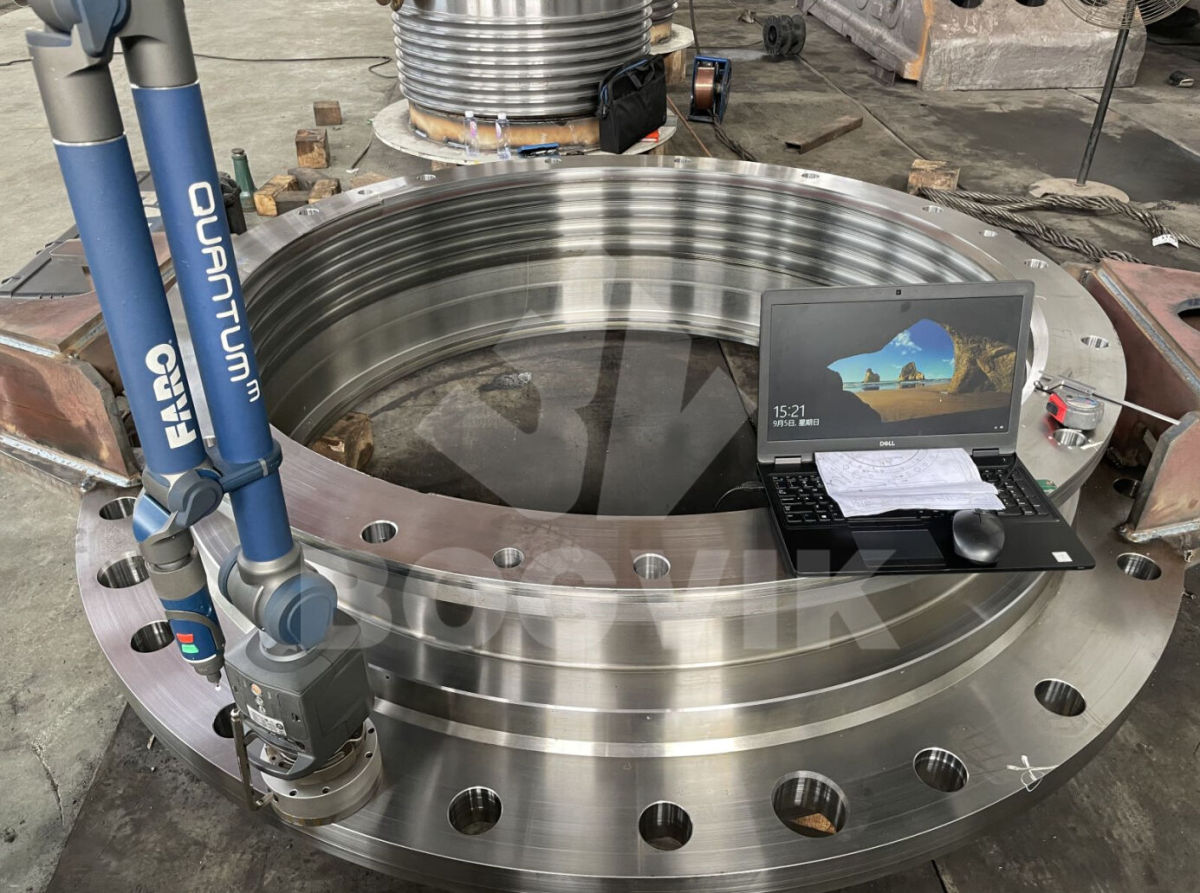

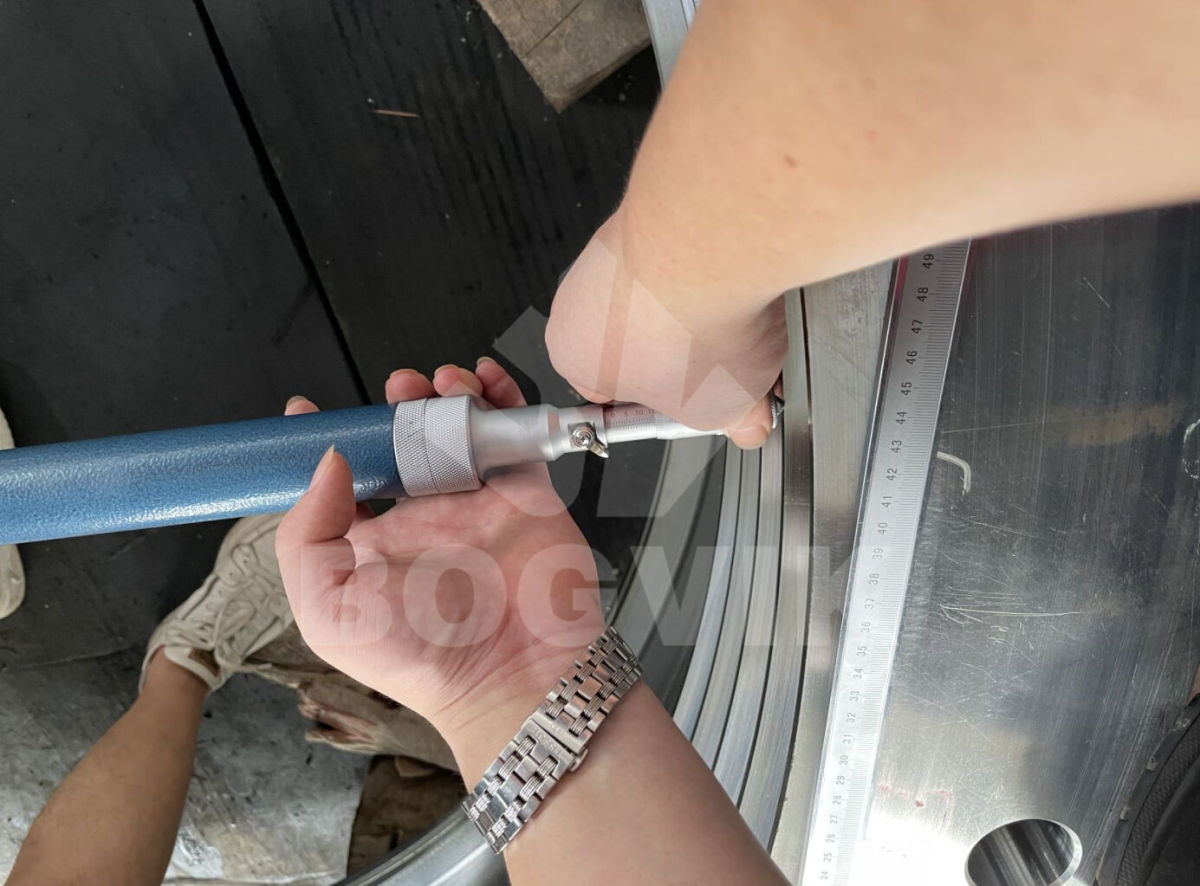

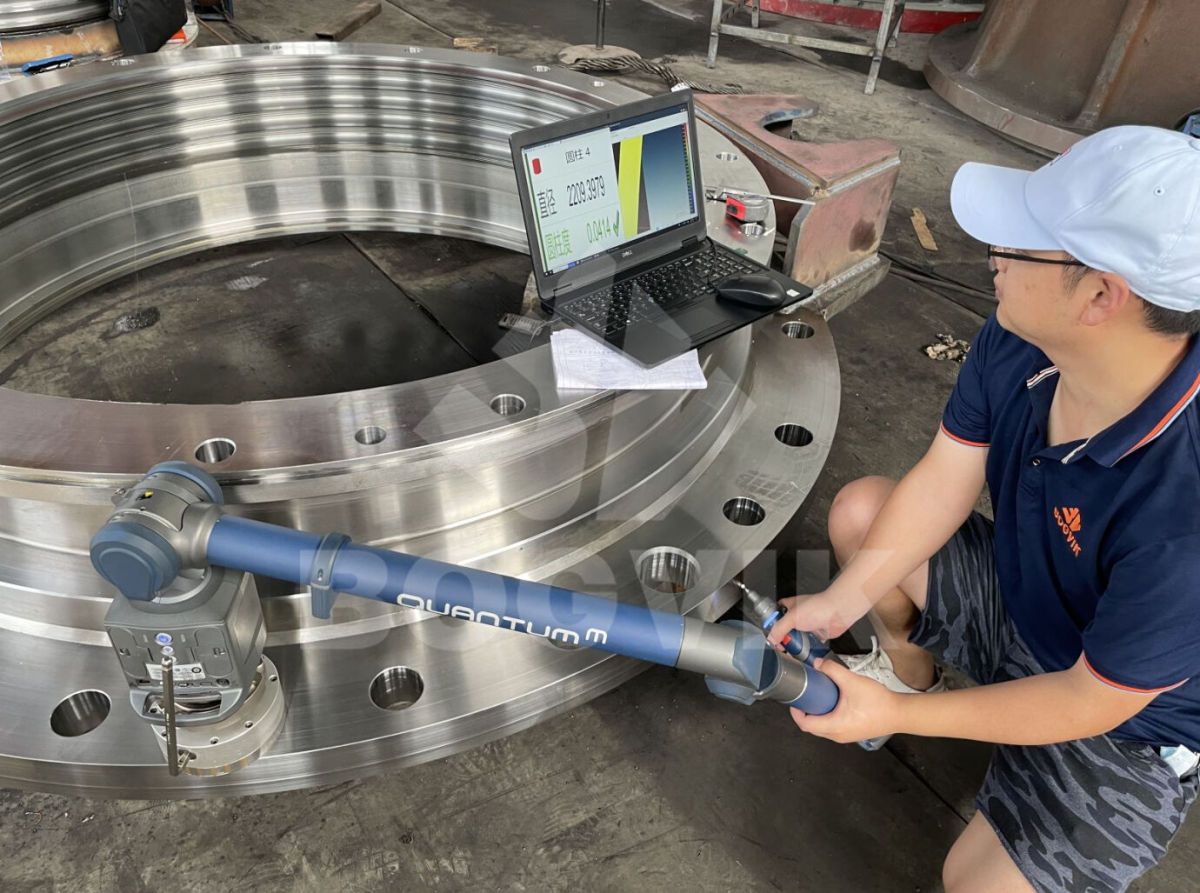

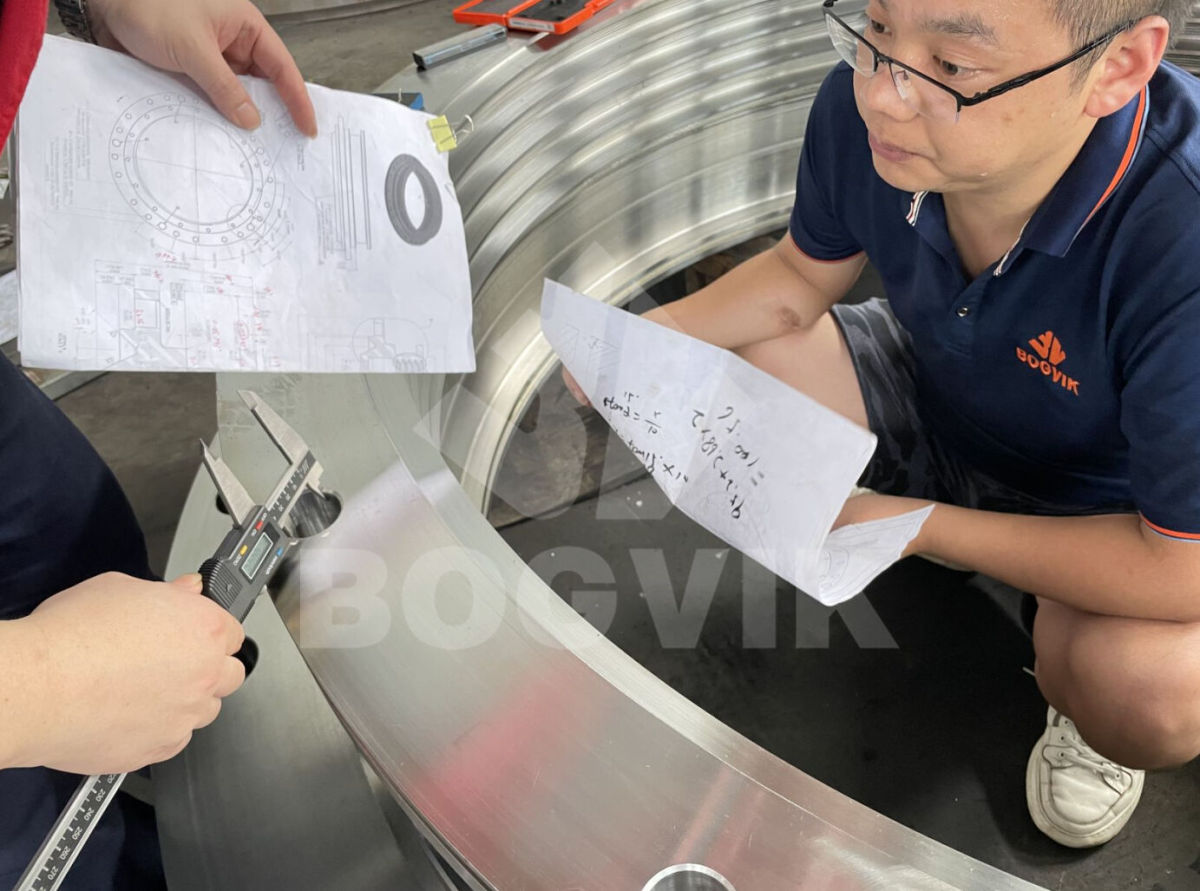

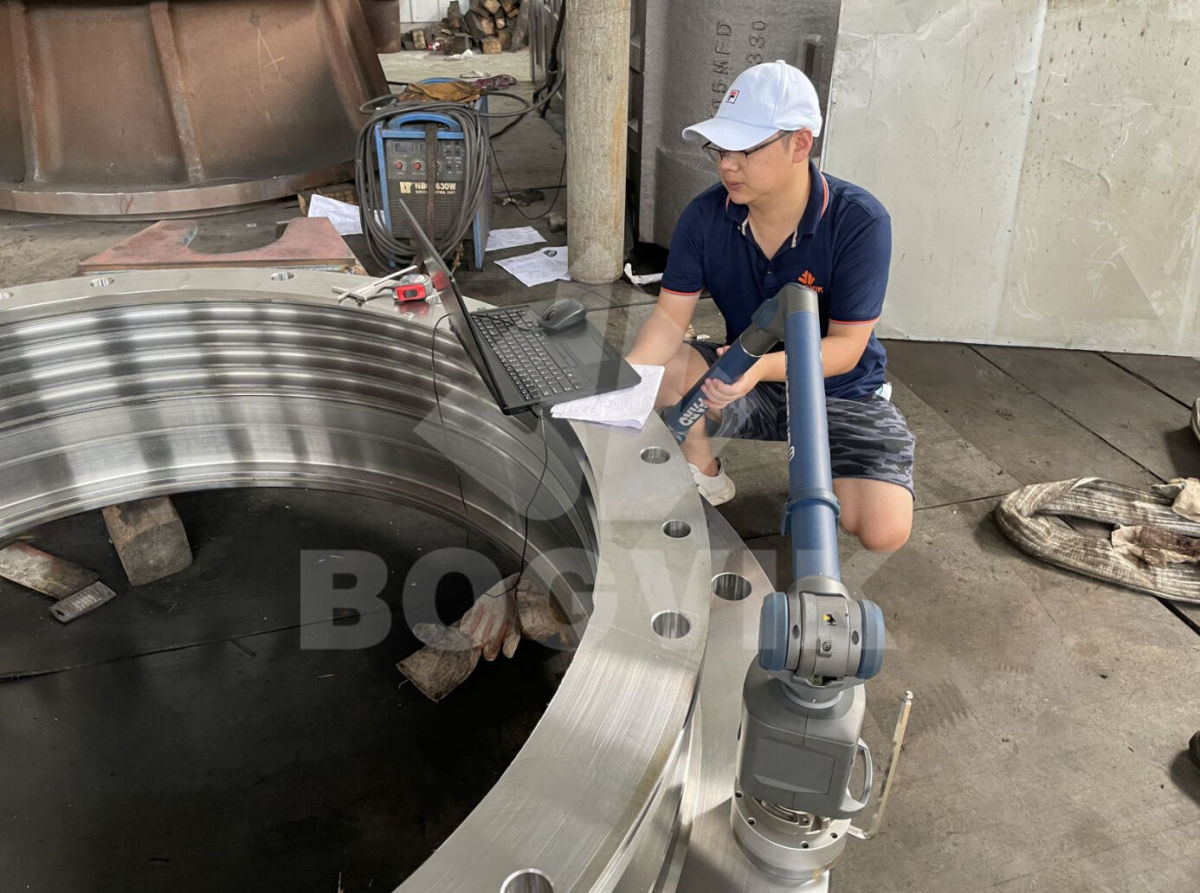

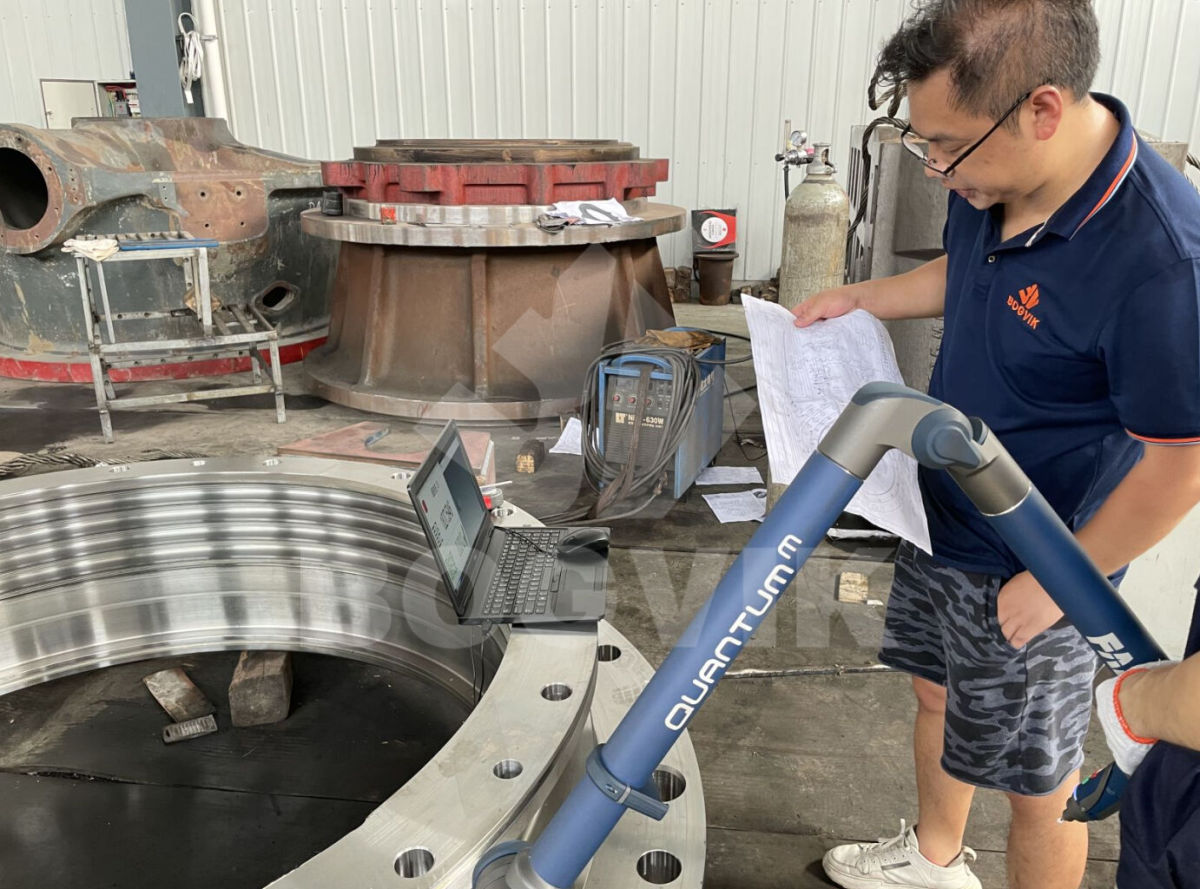

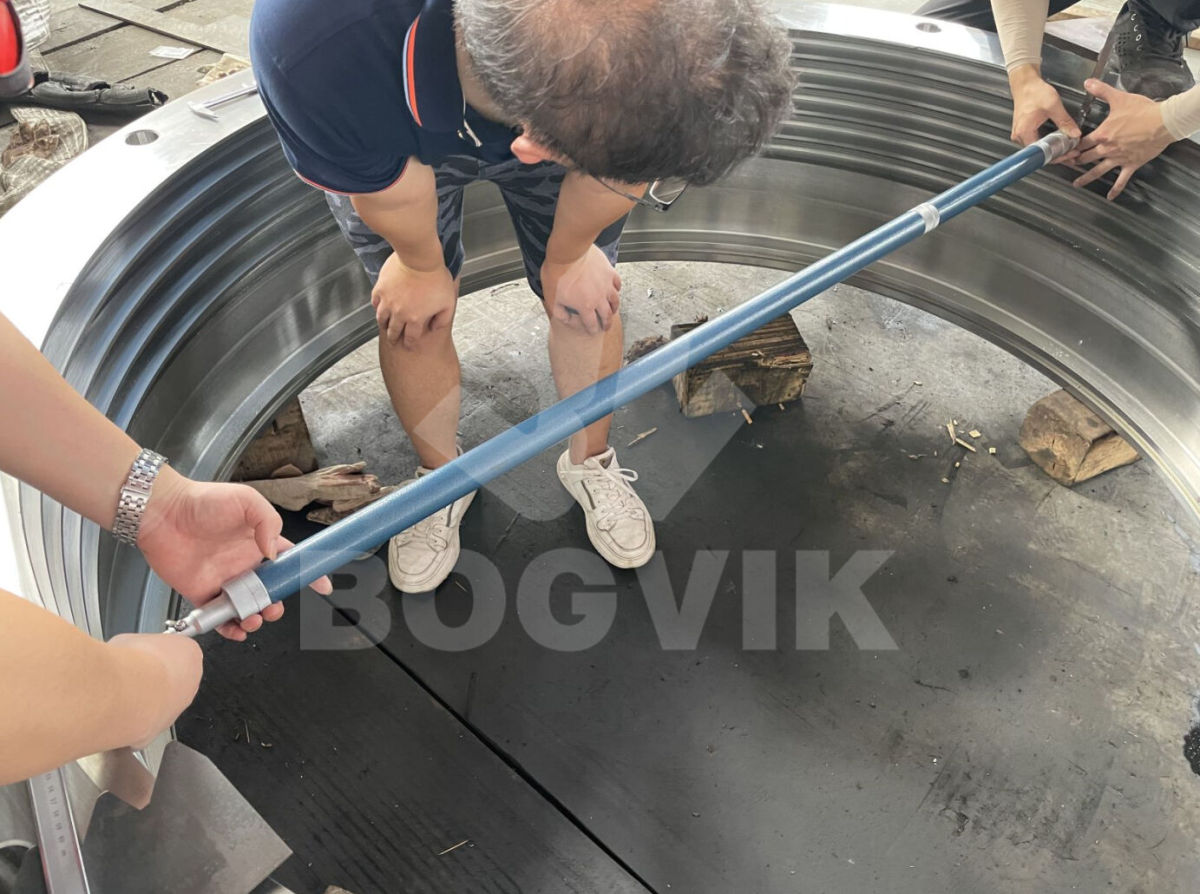

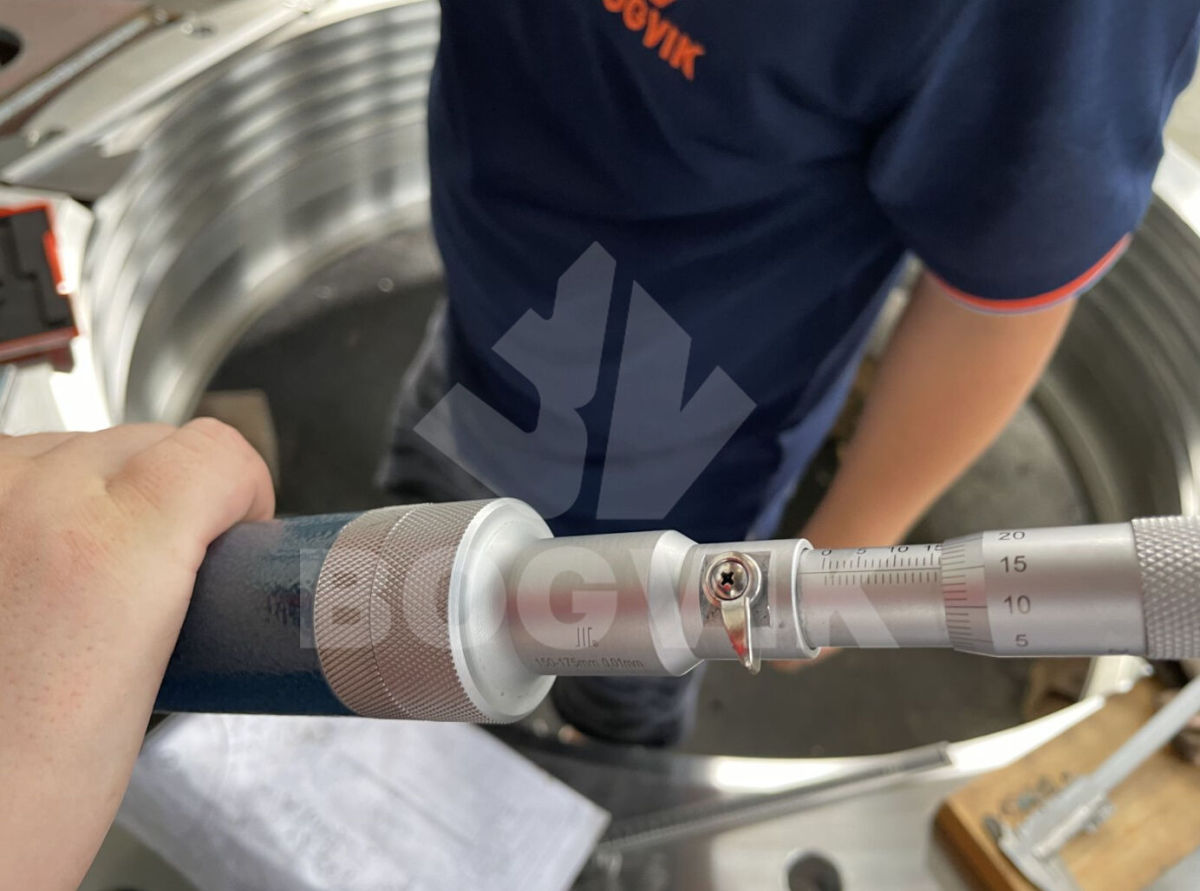

The BOGVIK team spent 100 days/night to produce MVP450 BOWL NUT for an important customer.
It was very difficult to produce this part, but we finished it perfectly. FARO Technologies

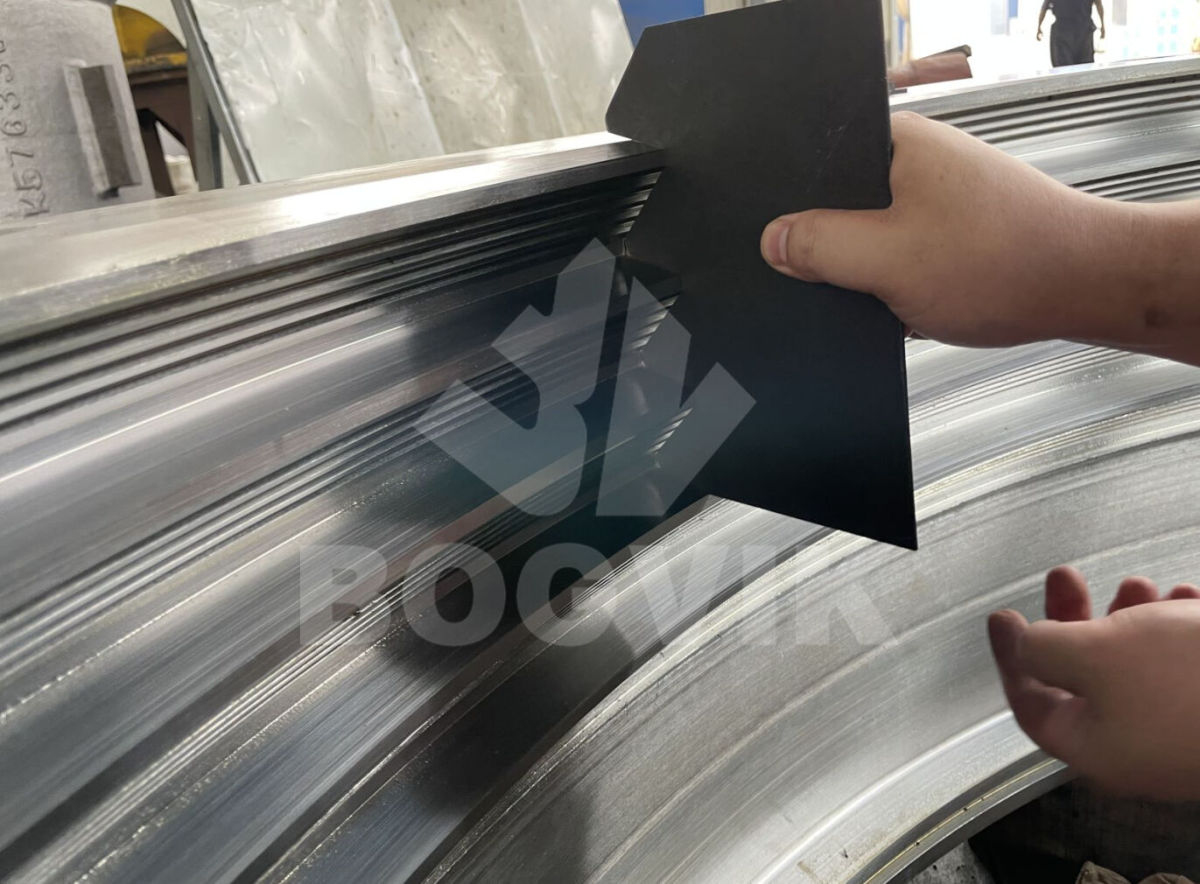

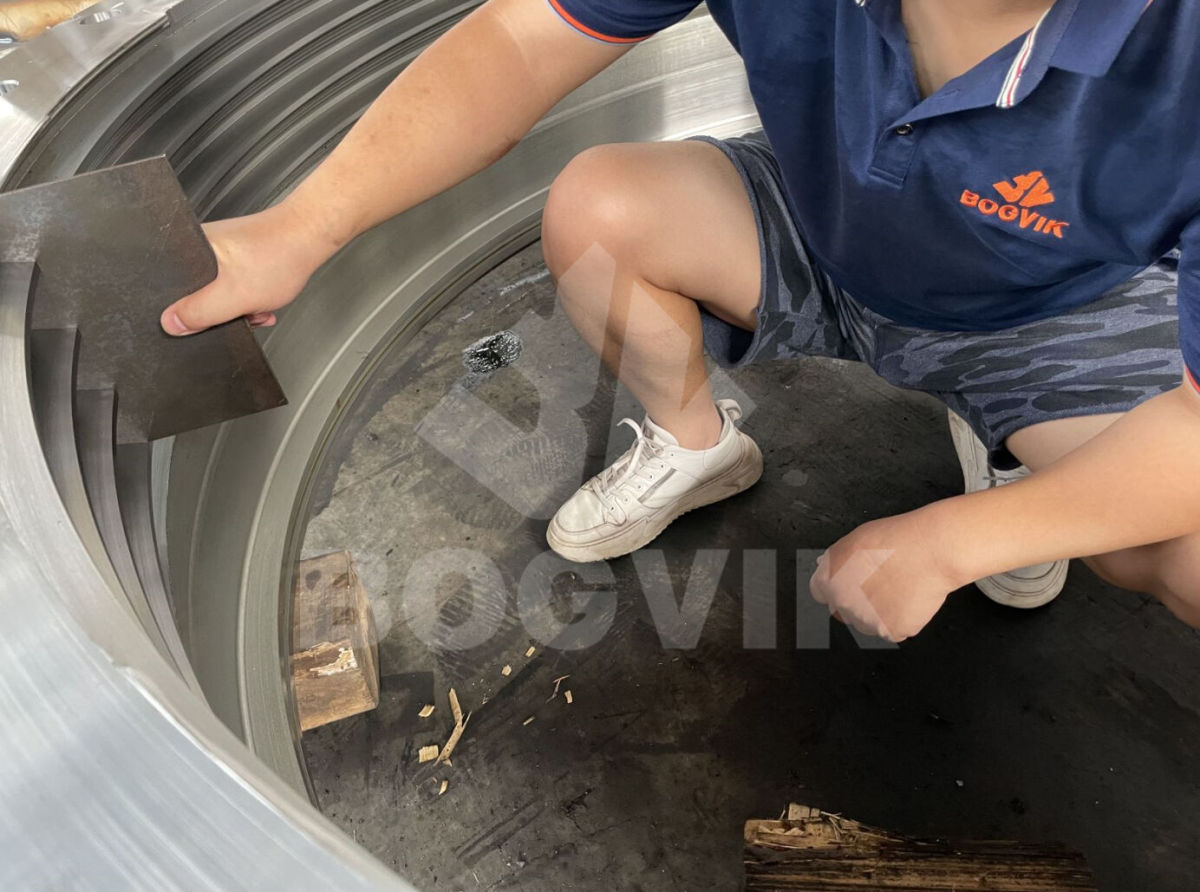

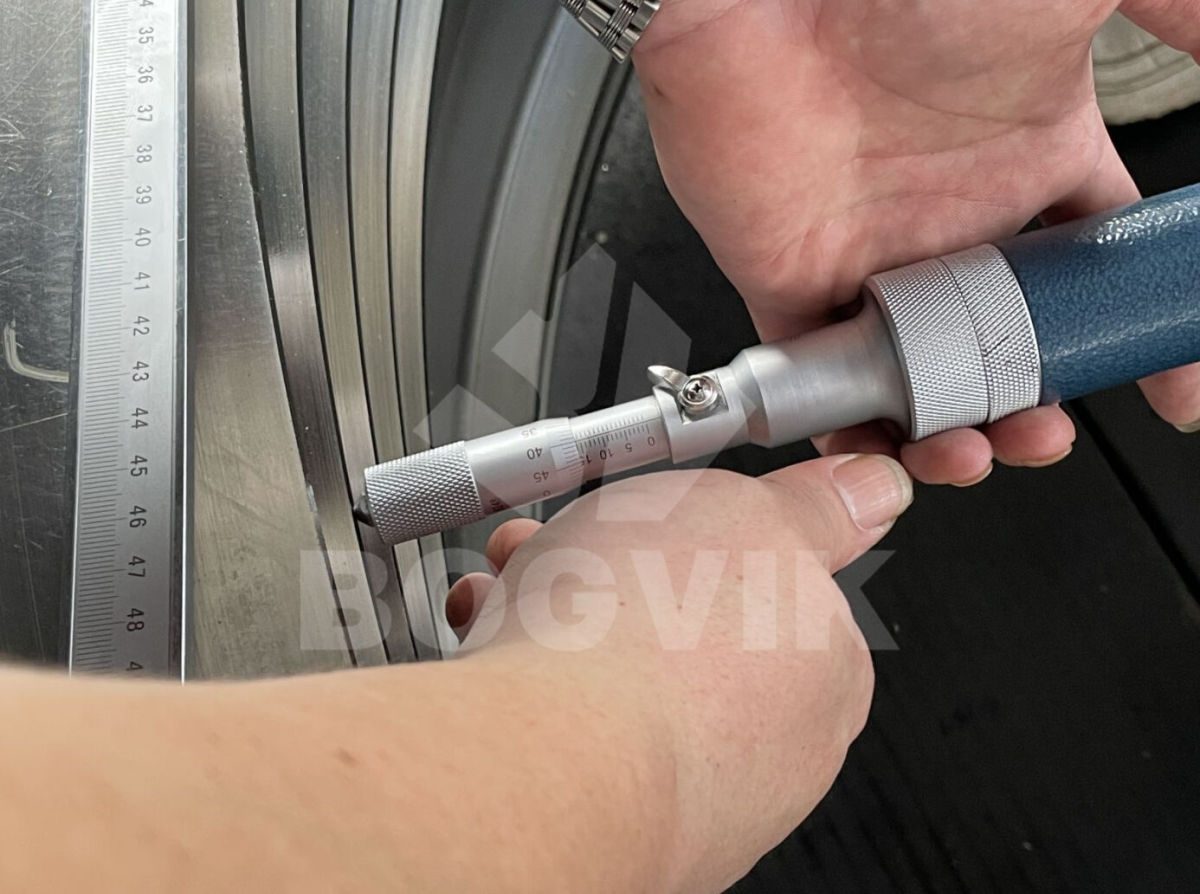

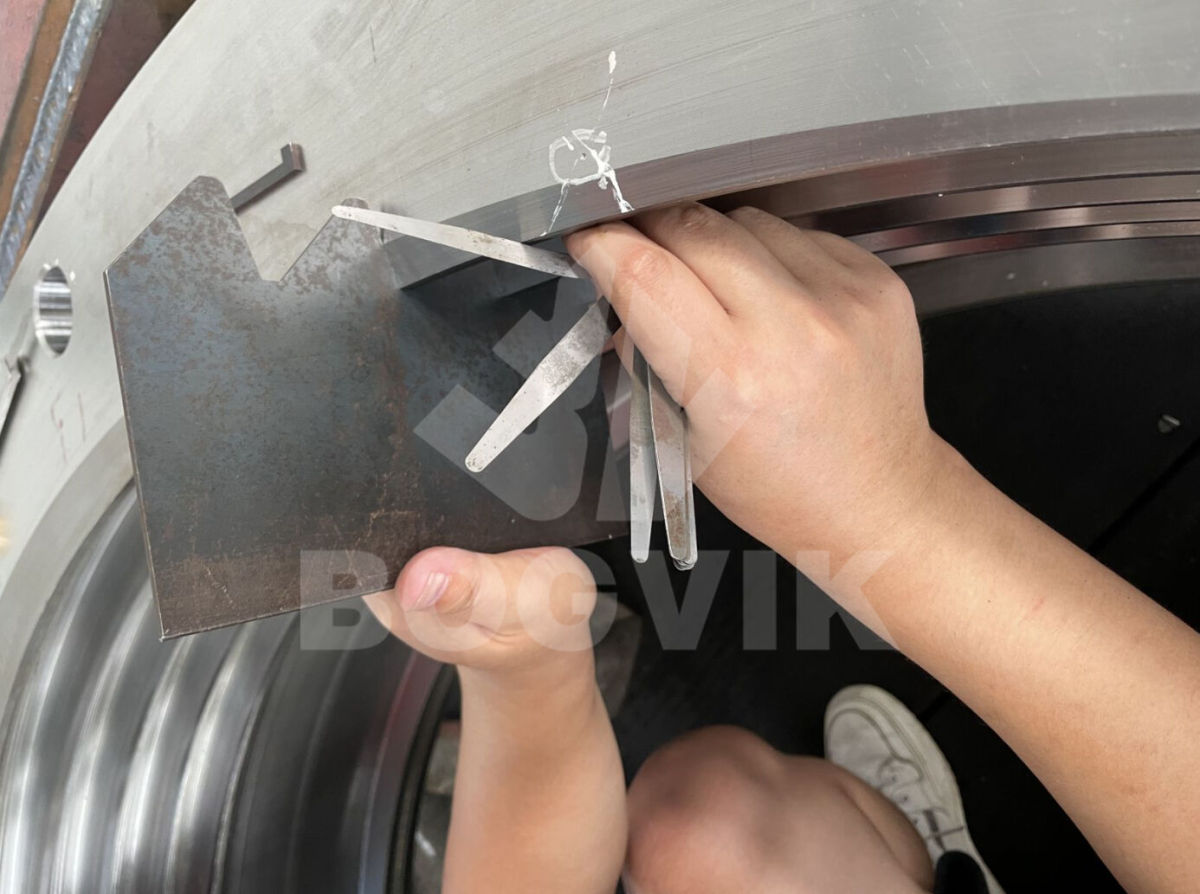

It took us more than 15 days to cut 1/8 Groove! ! !
In addition, we welded the Wedge at both ends. Since the heat generated by the welding may deform the outer diameter of the Bowl by more than 1mm, we have to continue to machine it after welding.

Later style rotation mounts and they have cast instead of welding on as per Cedarapids.

The grooves in the thread are only there to allow you to adjust the crusher css whilst crushing rock. If you only adjust the crusher when no rock is being fed then you dont need the grooves.

BOGVIK has been using its own efforts to interpret what is "craftsman spirit"













































TEREX CEDARAPIDS

Mantle  STD

02-360-022-0003

Liner STD - C

02-360-023-0010

Liner STD - M

02-360-386-0010

Mantle FH - C

02-360-363-7001

Liner FH- C

02-360-364-7000





TEREX CEDARAPIDS EL JAY ROLLERCONE RC45 CLASSIC





Mantle

02-450-022-0004

Liner C

02-450-023-0010

Liner MF

02-450-386-0000

Mantle

02-450-527-8000

Liner F

02-450-530-8000

Liner EF

02-450-531-8000

Upper Radial

02-459-021-0001

Lower Radial

02-450-021-0001

Upper Thrust

02-450-155-7000

Lower Thrust

02-450-156-0000

Cap Mantle Nut

02450-015-000

Nut Mantle Hold Down

02450-014-0522

Washer Mantle Hold Down

02450-016-0520

Ring Sponge, Rubber

02-540-496-7000

Protector, Mantle Hold Down

02-450-015-0000

Capscrew, 1-1/4" NC X 2-1/2"

7025-186

Nut, Mantle Hold Down

02-450-014-0522

Locking key

41003-001-13

Washer, Mantle Hold Down

02-450-016-0520

O-Ring

00-420-002-4330

Seal Ring, upper

02-450-007-0001

Seal kit

02-450-470-0010

Cylinder Replacement kit

02-450-469-0020

Elbow

00-86B-016-0083

Oil Pump

45155-003-21

Shim Adjusting 1/16"

02-450-550-0550

Shim Adjusting 1/8"

02-450-551-0000

Shim Adjusting 3/16"

02-450-552-0000

Shim Adjusting 1/4"

02-450-553-0000

Shim Adjusting 5/16"

02-450-554-0000

Shim Adjusting 3/8"

02-450-555-0000

Shim Adjusting 1/2"

02-450-556-0000

Shim Adjusting 5/8"

02-450-557-0000

Shim Adjusting 3/4"

02-450-558-0000

Shim Adjusting 7/8"

02-450-559-0000

Shim Adjusting 1"

02-450-560-0000

Shim Adjusting 1-1/2"

02-450-561-0001

Hydraulic Powwer Unit, 115V

02-360-444-0000



TEREX CEDARAPIDS EL JAY ROLLERCONE RC54 CLASSIC

Mantle

02-540-022-0003

Liner C - IF

02-540-495-0000

Liner C

02-540-023-0003

Liner M

02-540-488-0000

Liner MF

02-540-386-0010

Mantle

02-540-527-8000

Liner F

02-540-530-8000

Liner EF

02-540-531-8000

Upper Radial

02-540-021-0010

Lower Radial

02-540-077-0000

Upper Thrust

02-540-255-7000

Lower Thrust

02-540-256-0000

Clamp Cylinder Assy

02-450-345-0022

Insert, Clamp Cylinder

02-450-359-0012

U-Cup

 02-450-279-0000

Ring, Small

02-450-367-0000

Ring, Large

02-450-366-0000

Clam, Piston U-Cup

02-450-079-0010

Seal, Clamp Cylinder

02-450-383-0010

Snap, Ring

00-330-510-0100

Seal, Adjusting Jacl

02-360-243-0010

Ring, Retaining

00-331-162-0000



TEREX CEDARAPIDS EL JAY ROLLERCONE RC60 CLASSIC

Mantle STD

02-600-022-0010

Liner STD - C

02-600-023-0010

Liner STD- MF

02-600-488-0010

Liner STD - MF

02-600-386-0000

Mantle FH

02-600-022-8000

Liner FH - C

02-600-364-8000

Liner FH- F

02-600-023-8000





TEREX CEDARAPIDS EL JAY ROLLERCONE RC66 CLASSIC





Mantle STD

02-660-022-0010

Liner STD - C

02-660-023-0000

Liner STD - M

02-660-488-0000

Liner STD - MF

02-660-386-0010

Mantle FH - XC

02-660-363-0010

Liner FH - XC

02-660-364-8010

Mantle FH - C

02-660-022-8000

Mantle FH - F

02-660-363-8010

Liner FH - F

02-660-023-8010

Mantle FH - F

02-660-522-8000

Liner FH - XF

02-660-523-8000



TEREX CEDARAPIDS EL JAY ROLLERCONE RC45II /RC45II

Mantle STD

02-450-022-0004

Liner C

02-450-023-0010

Liner MF

02-450-386-0000

Mantle F

02-450-527-8000

Liner F

02-450-528-8000

Liner XF

02-450-529-8000

Upper Radial

02-540-021-0010

Lower Radial

02-540-077-0000

Upper Thrust

02-540-255-7000

Lower Thrust

02-540-256-0000

Clamp Cylinder Assy

02-450-345-0022

Insert, Clamp Cylinder

02-450-359-0012

U-Cup

 02-450-279-0000

Ring, Small

02-450-367-0000

Ring, Large

02-450-366-0000

Clam, Piston U-Cup

02-450-079-0010

Seal, Clamp Cylinder

02-450-383-0010

Snap, Ring

00-330-510-0100

Seal, Adjusting Jacl

02-360-243-0010

Ring, Retaining

00-331-162-0000



TEREX CEDARAPIDS MVP-280

Mantle STD

04200-300-22

Liner C

04200-300-24

Liner M

04200-300-25

Liner MF

04200-300-26

Mantle F

04200-300-23

Liner F

04200-300-27

Liner XF

04200-300-28

Upper Radial

02-450-021-0001

Lower Radial

02-450-021-0001

Upper Thrust

02-450-155-7000

Lower Thrust

02-450-156-0000



TEREX CEDARAPIDS MVP-380 & MVP-380X

Mantle STD

04800-300-24

Liner C

04800-300-67

Liner M

04800-300-73

Liner MF

04800-300-69

Mantle F

04800-300-51

Liner F

04800-300-26

Liner XF

04800-300-53

Mantle MC

04800-300-24-01

Capscrew

07025186

Protector

024500150000

Round 1/2" X 1-1/8"

4120300113

Rubber Washer

4200024330

Ring

025404967000

Nut

024500140522

Washer

024500160520

Counterweight

480030080

Counterweight

480030079

Shim

480030038

Shim

480030037

Backing material kit

45590-525-02

Bolt Clevis

TIO505

Pin Clevis Mounting

02-480-593-0010

Washer Spherical 2”

TIO5057

Nut Spherical 2”

TIO5058

Washer 2”

TIO5056

Washer Hardened Flat 3/16”

07465-011

Hex Nut 2” NC Jam

7017040

Bolt, Mantle Nut, Cap.

07025-186

Cap, Mantle, nut.

02-450-015-0000

Locking Key ½” x 1 1/8”

41203-001-13

Nut, Bolt Thread-Left Hand

02450-014-0522

Washer, Mantle Hold Dow

02-458-016-0520

Ring, Sponge Rubber

02-540-496-7000

Oring 6227-60

00-420-002-4330

Hopper MVP 380X

04800-302-84

Wedge Plate Lower Seal

04800-300-10

Wedge Plate Upper Seal

04800-300-12

Band Seal

04800-300-40

Head Seal

04800-300-13

Head Seal

05800-300-13

Main Frame Seal

04800-300-11



TEREX CEDARAPIDS MVP-450 & MVP-450X

Mantle STD

05400-300-20

Liner C

05400-300-15

Liner M

05400-300-16

Liner MF

05400-300-17

Mantle F

05400-300-21

Liner F

05400-300-18

Liner XF

05400-300-19

Mantle MC

05400-300-20-01

Upper Radial Bearing

02-540-021-0010

Lower Radial Bearing

02-540-077-0000

Lower Thrust Bearing

02-540-156-0000





TEREX CEDARAPIDS MVP-550 & MVP-550X

Mantle STD

06000-300-01

Liner C

06000-300-03

Liner M

06000-300-04

Liner MF

06000-300-05

Mantle F

06000-300-02

Liner F

06000-300-06

Liner XF

06000-300-07

Mantle MC

06000-300-01-01





To order parts give part name, number & machine serial number.

Parts Manual

A Terex Company



To order parts give part name, number & machine serial number.

Parts Manual

A Terex Company



RCIII (MVP) Rollercone Crushers ....... 21956                  Part No: 49999-252-09-05

Add schematics from indicated Customer Info. P/L & insert following section 7:

•     1503SNJ................... Customer Info/Schematic List - Fully Automatic Controls

•     1503SNK ................. Customer Info/Schematic List - Fully Automatic Controls

•     1503SNL .................. Customer Info/Schematic List - Fully Automatic Controls

•     1503SQH ................. Customer Info/Schematic List - Manual Controls

•     1503SQL .................. Customer Info/Schematic List - Manual Controls

•     1503SQM................. Customer Info/Schematic List - Manual Controls

•     1503SQN ................. Customer Info/Schematic List - Manual Controls

•     1503SQP .................. Customer Info/Schematic List - Manual Controls

•     1503SQR ................. Customer Info/Schematic List - Manual Controls

•     1503SQS .................. Customer Info/Schematic List - Manual Controls

•     1503SQT .................. Customer Info/Schematic List - Manual Controls

•     1503SQU ................. Customer Info/Schematic List - Manual Controls

•     1503SQV ................. Customer Info/Schematic List - Manual Controls

Crushing & Screening Safety Manuals should be included with all Manual Shipments.

If sales order calls for foreign language, send (3) extra safety manuals with Parts Manuals.

English Safety Manual ........................ 20776

French Safety Manual.......................... 21021

Spanish Safety Manual ........................ 21022

German Safety Manual ........................ 21023

6/17/2005

File Copy Menu Sheet

Operation and Maintenance Instructions

Standard Crushing/Screening Components

The following publications compose the Operation and Maintenance Manuals for this serial number.

Equipment Description:       Rollercone Crushers      Models:    All MVP Rollercones

X

X



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-98   (10/04)

Cone Junction Box & Wiring

Flow Switch

Oil Heater

Horn

Gear

Tooth

Sensor

Junction Box

3

8

14          5          4

6

13                 7

1

19

20        2

9

10

11

12

15

21

22

16

17

18

4

18

NOTE:  Typical illustration is

shown. Actual cable connections

and box wiring configurations

vary depending on application.

23

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-98  Rev  (3/05)

Cone Junction Box & Wiring

Parts List No   1506NAV

Ref. No.         Part Number                        Description                                                                             Quantity

1503-022-07                     Junction Box Assembly - Complete                                      1

1                 46200-513-94                   Box                                                                                     1

2                 46200-509-43                   Panel                                                                                  1

3                 46260-005-43                   Terminal Block                                                                  18

4                 46260-005-38                   Barrier, End                                                                        4

5                 46260-005-40                   Jumper, Center                                                                  2

6                 46260-005-12                   Din Rail                                                                              1'

7                 46260-005-41                   Ground, Terminal Block                                                     2

8                 46260-005-42                   Marker, Terminal                                                                1

9                 46313-009-13                   Receptacle, 4 Pin                                                               1

10                7436-093                          Machine Screw, Terminal Block                                         2

11                7438-005                          Washer, Terminal Block                                                     2

12                46295-001-16                   Seal, 1/2" Knockout                                                            2

13                46295-001-17                   Seal, 3/4" Knockout                                                            1

14                46260-005-23                   Anchor End                                                                        2

15             46010-001-32                   Horn, Warning                                                                       1

16             Reference Only                Sensor, Tooth Counter - See Upper Assembly                     -

17             56000-010-13                   Conduit, 1/2" Nominal Size                                                  11'

18             56000-010-14                   Conduit, 3/4" Nominal Size                                                  10'

19             7014-002                          Lockwasher, 5/16"                                                                4

20             7383-020                          Capscrew, 5/16" x 3/4"                                                          4

21             7014-001                          Lockwasher, 1/4"                                                                  2

22             7383-002                          Capscrew, 1/4" x 1/2"                                                            2

23             Reference Only                Mount, Tooth Counter Sensor - See Upper Assembly          -

Electrical Components for Junction Box & Wiring - Not identified on Illustration

24             56018-109-05                   Wire, #12 Awg.  - Black                                                       12'

25             56018-108-06                   Wire, #16 - Stranded Green                                                25'

26             56018-109-07                   Wire, #12 Awg. - White                                                        12'

27             56018-105-02                   Wire, #18 - Stranded Blue                                                   50'

28             56018-108-16                   Wire, #14 Awg. - Red                                                          13'

29             56018-108-22                   Wire, #14 Awg. - White                                                        13'

30             46275-001-36                   Splice, In-Line Crimp 16-22                                                  2

31             46275-001-59                   Wire Lug, 12-10                                                                    2

32             46275-001-43                   Splice, In-Line Crimp 14-16                                                  2

33             46275-001-06                   Wire Lug, 14-16                                                                    1

34             46275-001-01                   Wire Lug, 16-22                                                                    4

35             46025-008-02                   Tee, 3/4" Conduit                                                                  2

36             46025-003-02                   Cover, 3/4" Condulet                                                             2

37             46025-002-02                   Gasket, Cover 3/4" Condulet                                                2

38             46195-001-02                   Locknut, 3/4"                                                                         1

39             46026-040-02                   Connector, 3/4" Straight                                                        4

40             46026-040-21                   Connector, 3/4" 90°                                                                      2

41             46026-034-02                   Seal Ring, 3/4" Conduit Size                                                 1

42             46026-040-12                   Connector, 3/4" 45°                                                                      2

43             46026-040-01                   Connector, 1/2" Straight                                                        2

44             56000-020-21                   Reducer, 3/4" x 1/2"                                                              1

POSITION    WEIGHT      SHIM       QUANTITY     POSITION    WEIGHT      SHIM       QUANTITY

1                                                                          9

2                                                                         10

3                                                                         11

4                                                                         12

5                                                                         13

6                                                                         14

7                                                                         15

8                                                                         16

Counterweight Configuration

SERIAL NUMBER:                                   SPO/MODULE NUMBER:

MODEL:     RC36    RC45    RC54    RC60    RC66  RC45II   RC54II  MVP280  MVP380   MVP450  MVP550

21195  Rev  (1/04)

CODE    CAST #       PART NUMBER        DESCRIPTION

A        NONE         02-540-289-0140             Wear Plate

AA       NONE         4800-300-39                    Wear Plate

B        NONE         4500-500-27                    Wear Plate

C        NONE         02-450-289-0020              Shim, 1/8"

D        NONE         02-540-289-0020              Shim, 1/8"

DD       NONE         4800-300-38                     Shim, 1/8"

E         NONE         02-450-289-0040              Shim, 1/4"

F         NONE         02-540-289-0040              Shim, 1/4"

FF        NONE         4800-300-37                     Shim, 1/4"

G        NONE         02-360-290-0000          Lead Weight

H        NONE         02-450-290-0001          Lead Weight

I         P/N             02-450-290-0032          Lead Weight

J         NONE         02-540-290-0001          Lead Weight

JJ        NONE         5400-301-36                  Lead Weight

K        P/N             02-540-290-0020          Lead Weight

KK       NONE         4800-300-80                  Lead Weight

L         NONE         02-360-291-0000        Counterweight

M        NONE         02-360-292-0000        Counterweight

N        45-1            02-450-291-0000        Counterweight

O        45-1-21       02-450-291-0021        Counterweight

P         NONE         02-450-291-0022        Counterweight

Q        45-1-30       02-450-291-0030        Counterweight

R        45-1-31       02-450-291-0031        Counterweight

S         45-2            02-450-292-0000        Counterweight

T         54-1            02-540-291-0000        Counterweight

U        54-1-22       02-540-291-0020        Counterweight

UU       NONE         5400-301-37               Counterweight

V         54-2            02-540-292-0000        Counterweight

W        NONE         4800-300-79               Counterweight

X         NONE         4800-300-60               Counterweight

Y         NONE         5400-301-37               Counterweight

A Terex Company

1

2

3

4

5

6

7

10      9       8

11

13

12

14

15

16

Rotation

CLOCK NO:

TODAY'S DATE:

BALANCE:        N                    W

NOTE: Shaded counterweights apply only to

RC45, RC54/MVP450 models and larger, which

have 16-position wedge plate. RC45II, MVP380

& MVP280 cones have 14-position wedge plate.

RC36 models have 12-position wedge plate.



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-54 Rev  (4/02)

Decals - MVP Rollercone

Parts List No  5400RE

Ref. No.       Part Number                   Description                                                                                     Quantity

1            4493-023                      Emblem, Serial                                                                            1

2            4490-108-01                Emblem, Rollercone General Safety                                           2

3            4418-990                      Emblem, Rotation Arrow                                                              1

4            4493-108-01                Emblem, Vital Lube Oil                                                                1

5            4492-005                      Emblem, Build Up Warning                                                         1

6            4418-955                      Emblem, USA                                                                              1

7            4493-014                      Emblem, Rollercone Oil Filter                                                      1

8            4493-018                      Emblem, Rollercone Flow Switch                                                1

03-110-001-70             Arrow, Rotation                                                                            1

9            7383-002                      Capscrew, 1/4" NC x 1/2"                                                            2

7014-001                      Washer, 1/4" Lock                                                                       2

10           4418-954                      Emblem, MVP                                                                              2

11           4493-028                      Emblem, L.H. Mantle Thread                                                       1

12           4418-991                      Emblem, Compressed Gas                                                         4

13           4490-018                      Emblem, Accumulator                                                                 5

14           4418-542                      Emblem, Cedarapids                                                                   2

15           4418-031                      Emblem, Patent Plate                                                                  1

16           4494-104-01                Emblem, Terex Logo                                                                   2

17           4490-030                      Emblem, Danger Skin Inject (not shown)                                    2

18           4494-100-07                Emblem, Lubrication Cone (not shown)                                      1

{

2

2

3

4      5

8      7                             9                                                                6

10                                                                                                                                     10

11

12

13

14

16                                                                                                             16

1

14

13                                                                                                             15



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-28  Rev B  (11/01)                                               04800RF.p65

Final Assembly

Parts List No   4800RF

Ref. No.       Part Number                   Description                                                                                     Quantity

1           Reference                    See Upper Assembly                                                                   -

2           Reference                    See Cone Assembly                                                                    -

3           Reference                    See Pinion Shaft Assembly                                                          -

4           Reference                    See Tramp Iron Relief System                                                     -

5           02-480-563-0000         Pin, Rotation Stop                                                                        4

6           02-480-564-0000         Block, Rotation Stop                                                                    4

7           00-201-275-3250         Bushing, Rotation Stop                                                                4

8           7383-082                      Capscrew, 1/2" NC x 4-1/2"                                                         4

9           7383-168                      Capscrew, 1" NC x 6"                                                                  8

10           7465-005                      Washer, 1" Hardened Flat                                                           8

11           7386-076                      Hex Nut, 1" NC Locking                                                               8

12           Reference                    See Pinion Sheave  - MVP Rollercones                                      -

13           02-540-629-0000         Sample Needle Kit (Not Shown)                                                  1

14           4431-788                      Guard, Strut (Not Shown)                                                            4

1

4

3

12

8

5

9      6

10

11

7

2



XS142A-1   (11/98)                                                           05400RS.p65

Heater Assembly

Parts List No  5400RS

Parts Manual

To order parts give part name, number & machine serial number.

Viewed from Bottom

Viewed from Top

1

1

3

2

3

5

7

7

8

7

8            10

9

6

4

Ref. No.      Part Number                        Description                                                                                 Quantity

5400-300-35                     Oil Heater Assembly - Complete                                              -

1              5400-300-37                     Cover, Heater                                                                        1

2              02-540-137-0130              Gasket, Heater                                                                      2

3              02-540-452-0020              Heater, Machined - 2000W                                                   1

4              7027-004                          Drain Plug, 1" Magnetic                                                        1

5              7383-039                          Capscrew, 3/8" NC x 1-1/4"                                                  4

6              7012-036                          Hex Nut, 1-1/2" NC                                                               1

7              7014-003                          Lockwasher, 3/8"                                                                  6

8              7383-038                          Capscrew, 3/8" NC x 1"                                                        2

9              00-874-000-0000              Thermostat, On 60° Off 80°                                                        1

10             02-540-135-0110              Cover, Protection Box                                                           1

A Terex Company



Parts Manual

05400RHH.p65           To order parts give part name, number & machine serial number.

CEDARAPIDS

XS142A-19  Rev (9/05)

Hoses & Fittings - Hydraulic Skid

Parts List No   5400RHH

Ref. No.       Part Number                   Description                                                                                     Quantity

1           7662-300-31                Hose Assembly                                                                            2

2           7661-300-33                Hose Assembly                                                                            2

3           7660-300-31                Hose Assembly                                                                            1

4           45191-504-01              Coupler, 1/2"                                                                                2

5           45191-504-01-01         Dust Plug, 1/2" Coupler                                                               2

6           45191-504-01-02         Dust Cap, 1/2"                                                                             2

7           7430-413                      Connector, 1/2" x 1/2"                                                                  2

8           45191-504-14              Coupler, 1/4" Quick Disconnect                                                   1

9           45191-504-14-03         Dust Plug, 1/4"                                                                             1

10           45191-504-14-04         Cap, 1/4"                                                                                      1

11           7430-424                      Connector, 1/4" x 1/4"                                                                  1

12           7653-312-33                 Hose  Assembly                                                                           2

13           01-224-005-0250          Coupler 1/2" QD                                                                          1

NOTE: Consult Product Support department for hose clamps and other mounting

hardware not identified on illustration.

Accumulator

Manifold

with Valves

1

4

5

6

7

2

3

8

9

10

11



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-042  (6/99)

Hydraulic Skid Connection Cabling

Parts List No  1505DYW

Ref. No.       Part Number                   Description                                                                                     Quantity

1           1503-044-02                Cable Assembly - Cone Junction                                                1

2           1503-044-03                Cable Assembly - Lube PumpMotor                                            1

3           46275-001-05              *Wire Lug, #14-#16                                                                     12

4           7383-003                      *Capscrew, 1/4" NC x 5/8"                                                           6

5           7440-012                      *Hex Nut, 1/4"                                                                              6

6           7438-025                      *Washer, 1/4"                                                                              6

7           45345-001-09              *Tape, Vinyl 3/4" x 60'                                                                 1

8           45345-001-11              *Tape, Friction 3/4" x 60'                                                             1

9           45345-001-12              *Tape, Rubber Splicing  3/4"                                                       1

*These items are for the motor connection assembly and are not shown on the illustration.

2

1                1

1                             2

2



Parts Manual

To order parts give part name, number & machine serial number.

CEDARAPIDS

Return to Table

of Contents Page

Table of Contents

MVP Rollercone "Man-in-the-Loop" Hydraulic Package

Ref No.        Description                                                                        Page No.

1             Hydraulic Package Illustration - MVP Rollercone                      2

3             Hydraulic Package Parts List - MVP Rollercone                       4

4             Power Panel Illustration - MVP Rollercone                                5

5             Power Panel Parts List - Part 1                                                 6

6             Power Panel Parts List - Part 2                                                 7

Note: This document covers the following Hydraulic Packages:

Parts List          General Description        Hyd. Package          Power Panel

04800RHN        460V - No Remote          04800-301-56          01503-047-41

04800RHP        460V - 50' Remote         04800-301-57          01503-047-48

04800RHQ       460V - 100' Remote       04800-301-58          01503-047-48

04800RHR        460V - 150' Remote       04800-301-59          01503-047-48

04800RHS        575V - No Remote          04800-301-60          01503-047-41

Table of Contents

Parts Manual

To order parts give part name, number & machine serial number.

CEDARAPIDS

Return to Table

of Contents Page

Hydraulic Package - MVP Rollercone

23726    (6/05)

To TIR System

To Clamp System

To Directional Motors

Note: This illustration shows the

optional pushbutton remote as

well as the standard panel with

pushbuttons and digital display.

Oil Cooler

Cooler

Inlet

Cooler

Outlet

Parts Manual

To order parts give part name, number & machine serial number.

CEDARAPIDS

Return to Table

of Contents Page

Hydraulic Package - MVP Rollercone

Ref. No.         Part Number                     Description                                                                                 Quantity

46108-518-28                Motor, Electric - 10 HP / 575Volt 1800RPM                             1

46108-518-27                Motor, Electric - 10 HP / 460Volt 1725RPM                             1

2              45155-523-05                Hydraulic pump                                                                         1

3              45252-007-44                Directional valve D03 4w3p 004 spool 115V                            3

4              45252-009-65                D03 Modular Relief B-T 300-2300 stem adj                             3

5              45252-007-45                Valve Body                                                                               1

6              45252-010-38                PO check                                                                                  2

7              45252-007-47                Valve Body                                                                               3

9              45252-007-46                Valve Body                                                                               1

10             45252-007-19                Shuttle valve with ext output A-B                                              1

11             45252-014-20                Valve Body                                                                               1

12             45252-010-39                PO check external pilot port                                                     1

14             45252-011-13                Tapping Plate                                                                           2

15             45259-011-12                Manifold 3 station                                                                     1

17             45252-014-21                Sol valve, Normally open Spool 115V DIN                               1

18             46200-014-36                Temp/Level Switch                                                                   1

19             46028-005-13                Hydraulic Heater                                                                       1

20             45215-502-06                Breather Adapter                                                                      1

21             45215-502-07                Filler/Breather                                                                           1

22             45175-001-59                Spin-on Return Filter                                                                1

23             4040-300-15-02             Filter Element                                                                           1

24             45865-001-61                Gage 0-5000 psi Fluid Filled                                                     3

25             45252-014-22                Gage Valve                                                                               3

26             45252-010-40                Plunger Operated Check Valve                                                2

27             02-480-330-0000           Accumulator - 1Gal                                                                   1

28             45252-006-10                Ball Valve 3/4" NPT                                                                  1

29             45080-519-38                Oil Cooler, Hydraulic                                                                 1

30             5400-301-30                  Guard, Cooler                                                                           1

31             45395-001-12                Mount Shock                                                                             4

32             45720-776-61                Elbow #16SAE Male - With #44 O-Ring                                   1

33             45720-770-94                Reducer, #20 x #16 SAE - With #45 O-Ring                            1

34             46200-014-33                Switch, Temperature                                                                1

35             45720-770-12                Tee, 1"                                                                                      1

36             45720-769-10                Bushing, 1" x 3/4"                                                                     1

37             45720-769-07                Fitting, 3/4" x 1/2"                                                                     1

38             7430-052                       Connector                                                                                 1

39             45720-776-40                Reducer Fitting - With #45 O-Ring                                           1

40             7430-282                       Elbow, 90 1-1/16" x 3/4" - With #46 O-Ring                             1

41             Reference Only             See Power Panel - Following Pages                                        1

Items 42 and 43 are only supplied on units with the optional remote control

42             56020-003-17                Cord, 16 AWG 4 Cond (50', 100' or 150' Lengths)              As Req

43             56020-011-07                Cord, 16 AWG 24 Cond (50', 100' or 150' Lengths)            As Req

44             45259-508-17                O-Ring (For Hydraulic Fittings)                                            As Req

45             45259-508-55                O-Ring (For Hydraulic Fittings)                                            As Req

46             45259-508-15                O-Ring (For Hydraulic Fittings)                                            As Req

1           {

23727    (6/05)

Parts Manual

To order parts give part name, number & machine serial number.

CEDARAPIDS

Return to Table

of Contents Page

Power Panel - MVP Rollercone

XS142A-113   (5/05)

To Bosch

Valve #1

To Bosch

Valve #2

To Bosch

Valve #3

To Dump

Valve

To Motor

To Heater

To Float

Switch

To Temp

959698                 Switch

939497

939497

S

T

O

P

ZERO      FULL                    ZERO      FULL

CLOSED SIDE SETTING

OPEN     CLOSED

STOP                                   STOP

START                                 START

TIR

PRESSURE

CLAMP

PRESSURE

ROTATE

BONNET

HYD OIL

LOW LEVEL                                                                                                                                                                 FULL CLAMP

HYD OIL                                                                                                                                                                   HALF CLAMP

HEAT

HYDRAULIC

PUMP

LUBE OIL

PUMP

LUBE OIL

FLOW OK

LUBE OIL

HEAT

E

M

E

R

G

E

N

C

Y

Optional Remote Push

Button Box on Tether

92

959698                  959698

Miscellaneous Parts inside Remote Box

14 15 36 37 38 86 89 90 91 99100

87

88

Parts Manual

To order parts give part name, number & machine serial number.

CEDARAPIDS

Return to Table

of Contents Page

Power Panel - MVP Rollercone

Part Number:  01503-047-48

XS142A-113   (5/05)

Ref No         Part Number                 Description                                                                      Quantity

1              46245-003-24                5KVA TRANSFORMER                                                          1

2              46000-001-57                EXT SHAFT FOR DISCONNECT                                           1

3              46000-001-56                60A DISCONNECT SWITCH                                                  1

4              46325-500-08                RELAY SOCKET                                                                     3

5              46325-002-62                DPDT RELAY 10A                                                                  3

6              46325-500-07                RELAY SOCKET                                                                     6

7              46325-002-64                RELAY                                                                                    6

8              46165-005-32                CIRCUIT BREAKER - 25A                                                      1

9              46165-005-23                CIRCUIT BREAKER - 50A                                                      1

10             46165-004-94-01           CIRCUIT BREAKER                                                               2

11             46165-005-22                CIRCUIT BREAKER - 13A                                                      1

12             46165-004-95                CIRCUIT BREAKER - 20A                                                      1

13             46260-005-56                TERMINAL                                                                              2

14             46260-005-57                TERMINAL BLOCK                                                                65

15             46260-005-58                TERMINAL BLOCK                                                                14

16             46955-005-29                POWER MODULE 120VAC IN, 24VAC                                  1

17             46055-002-19                ADJUSTABLE TEMP SWITCH                                               1

18             46325-002-61                DPDT RELAY 20A                                                                  2

19             46165-005-24                AUX CONTACT 1NO/1NC                                                      2

20             46165-005-26                3P 600V (5.3-8)A BREAKER                                                  1

21             46165-005-27                3P 600V (14-20)A BREAKER                                                 1

22             46050-407-02                IEC CONTACTOR                                                                  1

23             46050-408-01                IEC OVERLOAD                                                                     1

24             46215-250-05                AUX CONTACT                                                                      2

25             46050-407-01                IEC CONTACTOR                                                                  1

26             46050-408-02                IEC OVERLOAD                                                                     1

27             46300-002-34                4 PIN RECEPTACLE                                                              1

28             56000-003-09                2" WIREWAY                                                                          1

29             7436-095                       MACHINE SCREW                                                                30

30             46313-050-10                16-PIN PANEL BASE                                                              1

31             46313-050-02                16-PIN FEMALE INSERT                                                       1

32             46015-001-56                RELAY SOCKET                                                                     1

33             46075-002-14                ON DELAY TIMER                                                                  1

34             46015-001-56                RELAY SOCKET                                                                     2

35             46075-002-16                OFF DELAY TIMER                                                                1

36             46260-005-59                END ANCHOR                                                                       14

37             46260-005-60                END BARRIER                                                                        6

38             46260-005-61                END BARRIER                                                                        3

39             56000-060-01                1/2" FLEX CONDUIT                                                              3

40             56000-061-01                1/2" STRAIGHT FITTING                                                       12

41             56000-060-01                1/2" FLEX CONDUIT                                                              1

42             56000-060-01                1/2" FLEX CONDUIT                                                              1

43             56000-060-01                1/2" FLEX CONDUIT                                                              1

44             56000-061-03                1/2" ELBOW FITTING                                                             1

45             56000-061-02                3/4" STRAIGHT FITTING                                                        1

46             56000-060-01                1/2" FLEX CONDUIT                                                              1

47             56000-061-04                3/4" ELBOW FITTING                                                             1

48             46165-005-33                CIRCUIT BREAKER                                                               1

49             46955-005-28                12VDC POWER SUPPLY                                                       1

- Continued Next Page -

Parts Manual

To order parts give part name, number & machine serial number.

CEDARAPIDS

Return to Table

of Contents Page

Power Panel - MVP Rollercone

Part Number:  01503-047-48

XS142A-113   (5/05)

Ref No         Part Number                 Description                                                                      Quantity

50             46225-005-27                RATE / COUNTER DISPLAY                                                  1

51             46006-004-60                ENCLOSURE                                                                          1

52             Consult Factory             ENCLOSURE LABEL SET                                                      1

53             46085-005-51                LEGEND PLATE                                                                     3

54             46085-003-11                DUST BOOT SL - SW                                                             3

55             46085-104-01                NO CONTACT BLOCK                                                           5

56             46085-011-63                SELECTOR SWITCH                                                              3

57             46085-005-50                LEGEND PLATE                                                                     2

58             46085-003-12                DUST BOOT RED                                                                   2

59             46085-104-02                NC CONTACT BLOCK                                                           3

60             46085-102-08                EXT HD PB-RED                                                                    2

61             46085-103-02                DUST BOOT 4 P-L                                                                  4

62             46085-003-11                DUST BOOT 4 IPB                                                                 2

63             46085-102-06                ILL PB-GREEN                                                                       2

64             46085-102-05                AMBER PILOT LIGHT                                                            2

65             46085-102-04                GREEN PILOT LIGHT                                                            1

66             46085-102-03                RED PILOT LIGHT                                                                  1

67             46085-102-10                ILL E-STOP BUTTON                                                             1

68             46085-005-53                E-STOP LEGEND                                                                   1

69             46956-104-38                RESISTOR                                                                              3

70             56000-004-01                TUBING                                                                                   1

71             46955-001-56                DIODE                                                                                     1

72             46260-005-62                DIN RAIL                                                                                 2

73             46260-005-62                DIN RAIL                                                                                 2

74             56000-003-09                2" WIREWAY                                                                          2

75             46260-005-62                DIN RAIL                                                                                 1

76             46260-005-62                DIN RAIL                                                                                 1

77             56000-003-10                1" WIREWAY                                                                          1

78             46260-005-62                DIN RAIL                                                                                 1

79             56000-003-10                1" WIREWAY                                                                          1

80             56000-003-09                2" WIREWAY                                                                          1

81             56000-003-11                2" WIREWAY CAP                                                                  2

82             56000-003-12                1" WIREWAY CAP                                                                  1

83             56000-003-10                1" WIREWAY                                                                          1

84             46006-004-60                ENCLOSURE                                                                          1

85             46006-004-61                PANEL                                                                                    1

86             46260-005-62                DIN RAIL 9" CUT                                                                    1

87             46313-050-09                6-PIN PANEL BASE                                                                1

88             46313-050-01                6-PIN FEMALE INSERT                                                         1

89             56000-003-09                WIREWAY 2"                                                                          1

90             56000-003-11                WIREWAY CAP 2"                                                                  2

91             56000-003-09                WIREWAY 2"                                                                          2

92             46006-004-62                ENCLOSURE, REMOTE BOX                                                1

93             46026-016-03                LOCKNUT 1"                                                                           2

94             46026-035-37                STRAIN RELIEF 1"                                                                 2

95             46026-016-01                LOCKNUT 1/2"                                                                        2

96             46026-015-01                STRAIN RELIEF 1/2"                                                              2

97             46026-034-03                SEAL RING 1"                                                                         2

98             46026-034-01                SEAL RING 1/2"                                                                      2

99             46006-004-63                PANEL, ENCLOSURE                                                            1

100            56000-003-11                WIREWAY CAP 2"                                                                  1

FEDERAL REGISTER

Additional instructions are available, but not in this block

of text. Please refer to the information provided with this

kit instead of trying to read this tiny text.

Additional instructions are available, but not in this block

of text. Please refer to the information provided with this

kit instead of trying to read this tiny text.

Lockout - Tagout Kit

Lockout - Tagout Kit

DANGER

THIS TAG & LOCK

TO BE REMOVED

ONLY BY THE

PERSON LISTED

ON BACK.

DANGER

THIS TAG & LOCK

TO BE REMOVED

ONLY BY THE

PERSON LISTED

ON BACK.

DANGER

THIS TAG & LOCK

TO BE REMOVED

ONLY BY THE

PERSON LISTED

ON BACK.

DANGER

THIS TAG & LOCK

TO BE REMOVED

ONLY BY THE

PERSON LISTED

ON BACK.

DANGER

THIS TAG & LOCK

TO BE REMOVED

ONLY BY THE

PERSON LISTED

ON BACK.

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

DANGER

PELIGRO

  Equipment Locked Out

  by / Equipo Puesto Bajo

  Llave Por ________

  Date / Fecha ______

XS29-961  (6/01)

Lockout / Tagout Kit

Parts List No    1376AZC

Parts Manual

To order parts give part name, number & machine serial number.

1

2

3

4

5

6

Ref. No.       Part Number                   Description                                                                                     Quantity

46000-004-09              Kit, Lockout / Tagout                                                               As Req

1               Included in Kit              Padlock, 1-1/2" - With keys                                                      5

2               Included in Kit              Hasp, Lockout 1-1/2"                                                               5

3               Included in Kit              Tag, Lockout (Bilingual - English/Spanish)                             10

4               Included in Kit              Booklet, Training - Lockout                                                      5

5               Included in Kit              Lockout / Tagout Federal Register Standard                           1

6               Included in Kit              Tool Box, Plastic w/ Cedarapids Logo                                     1

A Terex Company



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

Table of Contents                                                              04800RAJ.p65

RC380MVP Lower Assembly Components - 04800RAJ

Ref No.               Description                                                            Page No.

1                    Lower Assembly - Illustration                                         2

2                    Lower Assembly - Parts Listing                                      3

2                    Tramp Iron Relief System - Illustration                           4

4                    Tramp Iron Relief System - Parts Listing                       5

3                    Relief Piston Assembly                                                  6

4                    Lubrication System - Illustration                                     7

5                    Lubrication System - Parts Listing                                8-9

Table of Contents

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

04800RAJ.p65

Lower Assembly

XS142A-73  (4/00)

8

9

12

10

11

22

14

7

1

Pinion

Shaft

Assembly

26

21

Heater

24

16

29          23

17

19

18

20       15

28

27

6a

13

6b

2

3

4

NOTE:  Typical illustration

is shown. Appearance and

quantity of some items vary

depending on application.

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

04800RAJ.p65

Lower Assembly

Parts List No   4800RAJ

Ref. No.      Part Number                   Description                                                                                     Quantity

1           4800-301-09                Base Frame, Cast - Complete                                                      1

2              4800-300-52                Cover                                                                                         5

-              4800-301-08                Base Frame, Cast Weldment                                                    1

-                 4431-821                      Casting, Base (Not Identified on Illustration)                          1

-                 4800-300-21                Top Flange, Frame  (Not Identified on Illustration)                 1

3                 4800-001-45-10           Guard, (Inbetween Casting Webs) (Not Shown)                    3

4                 4800-001-45-11           Guard, (RH & LH Sides of Pinion Housing) (Not Shown)       2

5                 02-480-064-0010         Block, Attachment Guide (Not Shown)                                   6

6a                4800-301-37                Guard, Tunnel                                                                        1

6b                4800-301-10                Liner, Baseframe                                                                    5

7           4800-300-11                Seal Ring, Base Frame                                                                1

8           4800-301-07                Plate, Floating Brake                                                                    1

9           02-450-362-0007         Plate, Cone Brake                                                                        1

10          7394-243                      Capscrew, 1" NF x 3" - Lock                                                        6

11          4800-300-19                Plate, Thrust                                                                                 1

12          4800-300-18                Shaft, Cone Brake                                                                        1

13          40802-002-75              Key, Brake Shaft - Upper                                                             1

14          4800-300-61                Spindle, Base Frame                                                                    1

15             4800-300-31                Nut, Base Frame Spindle                                                          1

16          02-540-100-0010         Clutch, Over Running                                                                   1

17          4800-300-54                Guide Ring, Clutch                                                                       1

18          7394-020                      Capscrew, 5/16" NF x 3/4"                                                           4

19          7025-319                      Capscrew, 5/16" NC x 1-1/2" - Sockethead                                 4

20          4800-300-55                Cover, Brake Housing                                                                  1

7383-101                      Capscrew, 5/8" NC x 1-3/4"                                                         12

7014-007                      Lockwasher, 5/8"                                                                         12

22          7131-077                      Setscrew, 3/8" x 5/8"                                                                    2

23          7024-006                      Pipe Plug, 1" Oil Level                                                                  1

24          Consult Factory            Capscrew, Mounting Hardware                                               As Req

25          Consult Factory            Pipe Plug (Not Shown)                                                            As Req

26          Consult Factory            Pipe Plug                                                                                 As Req

27          4800-301-65                Vee Seat, Steel                                                                            1

28          Not Required                Bronze Strip (Used on older models only)                                    -

29          40802-003                    Key, Brake Shaft - Lower                                                             1

The following items are not identified on illustration

30          4800-300-75                Shim, Thrust Plate                                                                        1

31          4800-300-76                Shim, Thrust Plate                                                                        1

32          4800-300-77                Shim, Thrust Plate                                                                        1

XS142A-73  (4/00)

21       {

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

XS142A-45   Rev   (11/99)                                                04800RAJ.p65

Tramp Iron Relief System

Vee Seat

24

25

18

26

30

36

34

35

33

37

32

31

29      38          17

28

7

8

6

29

3

22

20

13

21

11

12

9

10

5

1

2

13

4

19

14

23

23

15

16

15

16

(Plumbing Typical - will

vary on each Accumulator)

36

16a                                              16b

16

27

7

8

6

13

15

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

XS142A-45   Rev   (11/99)                                                04800RAJ.p65

Tramp Iron Relief System

Parts List No  4800RAJ

Ref. No.       Part Number                   Description                                                                                     Quantity

1            02-480-058-0000         Cylinder, Relief                                                                            8

2            02-480-078-0000         Relief Piston Assembly - See Form #XS142A-7, This Section    8

3            Reference                    Block, Attachment Guide - See Lower Assembly                        -

4            02-480-062-0000         Dust Cap, Relief Cylinder                                                            8

5            02-480-055-0000         Rod, Piston - Relief Cylinder                                                       8

6            02-480-058-0110         Insert, Relief Cylinder                                                                 12

7            45259-508-66              O-Ring, 2.337" I.D.                                                                     12

8            00-320-001-3340         Seal, Crown                                                                                12

9            02-480-054-0000         Beam, Walking - Relief Cylinder                                                  8

10           02-480-573-0000         Pin, Walking Beam                                                                     16

11           7383-038                      Capscrew, 3/8" NC x 1"                                                              16

12           7014-003                      Lockwasher, 3/8"                                                                        16

13           5400-300-96                Rod, Tension                                                                              16

14           5400-300-98                Ear, Tension Rod                                                                        16

15           02-480-148-0020         Base, Split Coupler                                                                     16

16           5400-300-97                Coupler, Split - Complete                                                           16

16a            01-514-E00-0400         Round, Cut in half (1 per Coupler)                                       As Req

16b            7025-024                      Capscrew, 1/2" x 2" - Sockethead (2 per Coupler)              As Req

17           00-84V-016-0003         Cap, Flareless 1/4"                                                                      4

18           7024-003                      Pipe Plug, 3/8"                                                                             3

19           02-480-574-0000         Seat, Spherical                                                                            8

20           02-480-064-0000         Plate, Guide                                                                                 8

21           02-480-065-0000         Bushing, Guide Rod                                                                    8

22           7383-114                      Capscrew, 5/8" NC x 5"                                                              16

23           02-480-071-0000         Accumulator, Flanged - 5 Gallon                                                 4

24           45720-770-03              Elbow, 90° 3/8"                                                                            1

25           02-450-072-0000         Valve, 3/8" Relief                                                                         1

26           7430-004                      Connector, 1/4" x 3/8"                                                                  1

27           02-480-071-0010         Flange Kit, Accumulator                                                              4

28           02-480-073-0040         Block, Adaptor - Accumulator                                                      4

29           7394-245                      Capscrew, 5/8" NF x 4-1/2"                                                        32

30           Consult Factory            Pad - On Baseframe Weldment                                                   -

31           4800-301-35                Bracket, Accumulator                                                                  8

32           5400-300-40                Clamp, Accumulator                                                                    8

33           7383-070                      Capscrew, 1/2" NC x 1-1/2"                                                        16

34           7465-001                      Washer, 1/2" Hard                                                                      24

35           7014-005                      Lockwasher, 1/2"                                                                        16

36           7386-005                      Hex Nut, 1/2" Lock                                                                      12

37           7383-071                      Capscrew, 1/2" NC x 1-3/4"                                                         4

02-360-423-0000         Elbow, Adjusting Jack                                                                  4

38       {45720-776-73              Adapter, MM12x1.5 XF1/4NPT                                                   4

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

XS142A-7   (11/98)                                                          04800RAJ.p65

Relief Piston Assembly

Part No  02-480-078-0000

Ref. No.       Part Number                   Description                                                                                     Quantity

02-480-078-0000         Piston Assembly - Complete

1              00-332-000-0525         Ring, Spiral Retaining                                                               1

2              02-480-083-0000         Seal                                                                                          1

3              02-480-084-0000         Backup, Seal                                                                            1

4              02-480-085-0000         Wear Ring                                                                                 2

5              02-480-081-0000         Core, Piston                                                                              1

NOTE: Quantities listed are for (1) Piston Assembly only.

Relief

Cylinder

Dust Cap

1

2

5

3

4

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

04800RAJ.p65

Lubrication System

XS142A-106-1   (3/05)

3-35

3-38

3-41

3-42

3-46

3-47

3-48

3-32

2-50

2-43         3-37

3-36

3-41

3-34

3-35

2-47

3-41              3-39

3-38

3-39

2-45

2-48

3-45

3-4

Far Side View

Horn Mount

To Oil Cooler Valve

To Pump

Inlet

2-38

2-41

2-44       2-42

2-23

2-24

3-16

3-17

3-18

3-19

3-20

2-29

2-30

2-34

2-51

2-6

2-7

2-31

2-32

2-33

2-34

3-5

3-6

2-8

2-9

2-36

2-37

2-31

2-32

2-33

2-20

2-21

Pump Outlet

Pump Inlet

2-39

2-41            2-42        2-40

2-3            2-10

2-16

2-28

2-11                     2-2

2-5

2-4

2-12

2-13

2-19

2-15

2-14

3-43

3-44

3-33

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

04800RAJ.p65

Ref. No.            Part Number                        Description                                                                            Quantity

2-2               4200-300-75                     Head, Oil Filter                                                                     1

2-3               4200-300-78                     Filter, Spin-On                                                                      1

2-4               4200-300-77                     Bracket, Oil Filter                                                                  1

2-5               4200-300-76                     Guard, Oil Filter & Meter                                                      1

2-6               7383-039                          Capscrew, 3/8" x 1-1/4"                                                        3

2-7               7386-003                          Hex Nut, 3/8"                                                                        3

2-8               7383-036                          Capscrew, 3/8" x 3/4"                                                           4

2-9               7014-003                          Lockwasher, 3/8"                                                                  4

2-10              45720-775-28                   Reducer, 1" x 1/2"                                                                1

2-11              45720-775-92                   Adapter, 1" x 1/2"                                                                 1

2-12              46200-014-37-01              Flow Switch                                                                          1

2-13              7430-278                          Elbow, 90° 1/2" x  1/2"                                                          1

2-14              7430-007                          Connector, 1/2" x 1/2"                                                          1

2-15              45720-775-89                   Tee, 1/2" Male Branch                                                          1

2-16              45720-775-87                   Union, 1/2" x 1/2"                                                                 1

2-19              45720-769-05                   Fitting, 1/2" x 1/4"                                                                 1

2-20              00-864-008-0164              Street Elbow, 90° 1/4" x 1/8"                                                1

2-21              00-879-000-0010              Plug, Sampler                                                                       1

2-23              7383-038                          Capscrew, 3/8" x 1"                                                             14

2-24              7014-003                          Lockwasher, 3/8"                                                                 14

2-28              1800-100-03                     Upper Mount, Auxilliary Oil Pump                                        1

2-29              7014-001                          Lockwasher, 1/4"                                                                  2

2-30              7383-002                          Capscrew, 1/4" x 1/2"                                                           2

2-31              7383-020                          Capscrew, 5/16" NC x 3/4"                                                   8

2-32              7014-017                          Washer, 5/16"                                                                       8

2-33              7014-002                          Lockwasher, 5/16"                                                                8

2-34              3110-001-70                     Arrow, Rotation                                                                    2

2-36              7430-072                          Elbow, 90° 1/2" x 3/4"                                                           1

2-37              7430-078                          Elbow, 3/4" x 1"                                                                    1

2-38              7430-266                          Connector, 1" x 1-1/16"                                                        1

2-39              7652-018-33                     Hose Assembly                                                                    1

2-40              7652-028-33                     Hose Assembly                                                                    1

2-41              7654-064-35                     Hose Assembly                                                                    1

2-42              7653-058-33                     Hose Assembly                                                                    1

2-43              45720-775-28                   Reducer, 1/2" x 1"                                                                2

2-44              7430-457                          Elbow, 90° 3/4"                                                                     1

2-45              7286-008                          Elbow, 45° 1-1/2"                                                                 1

2-47              40509-014-00-01              Pipe                                                                                      1

2-48              7085-008                          Elbow, 90° 1-1/2"                                                                 1

2-50              02-600-144-0000              Dipstick, Oil Filler Cap                                                          1

2-51              40509-023-38-01              Pipe                                                                                      1

3-4               5400-300-56                     Mount, Horn - On Baseframe Weldment                              1

3-5               5400-300-57                     Mount, Junction Box - On Baseframe Weldment                 1

3-6               41440-006                        Flat, 1/4" x 1/2" x 6"                                                              2

3-16              9704-003-97                     Flat, Clamping                                                                      2

- Continued Next Page -

XS142A-106-2   (3/05)

Lubrication System

Parts List No   04800RAJ

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

Return to Table

of Contents Page

XS142A-106-3   (3/05)                                                      04800RAJ.p65

Ref. No.            Part Number                        Description                                                                            Quantity

3-17              7509-007                          Clamp, 13/16"                                                                       2

3-18              7383-036                          Capscrew, 3/8" x 3/4"                                                           2

3-19              7509-009                          Hose Clamp, 1-1/8"                                                              2

3-20              7014-003                          Lockwasher, 3/8"                                                                  2

3-32              7430-278                          Elbow, 90° 1/2" x 1/2"                                                           1

3-33              45252-009-17                   Valve, Thermal By-Pass                                                       1

3-34              7430-435                          Connector, 3/4" x 3/4"                                                          1

3-35              00-84M-048-0004             Valve, Check 3/4"                                                                 2

3-36              7430-347                          Tee, 3/4" Swivel Nut                                                             1

3-37              7430-264                          Connector, 1-5/16" x 3/4" w/ O-Ring                                    1

45259-508-17                   O-Ring, 1-5/16" (For Above Fitting)                              As Req

3-38              7430-051                          Connector, 3/4" x 3/4"                                                          2

3-39              7430-231                          Cap, 3/4" Fitting                                                                    2

3-41              7430-387                          Elbow, 3/4" Swivel Nut                                                         3

3-42              45720-775-25                   Fitting, Reducer 1" x 3/4"                                                     1

3-43              45720-776-60                   Elbow, #12 to 3/4"                                                                1

3-44              5400-301-27                     Bracket, Valve                                                                      1

3-45              7383-024                          Capscrew, 5/16" x 1-1/2"                                                      1

3-46              7383-048                          Capscrew, 3/8" x 3-1/2"                                                        2

3-47              7014-003                          Lockwasher, 3/8"                                                                  2

3-48              7012-025                          Hex Nut, 3/8"                                                                        2

Lubrication System

Parts List No  4800RAJ



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-69  (3/00)

Mandatory 460Volt Configuration - MVP

Parts List No  1506NAK

Ref. No.       Part Number                   Description                                                                                     Quantity

1            1503-047-34                460V Configuration Settings Assembly                                        -

2            4490-014                      Emblem, Electrocution 480V                                                       1

NOTE: There is no illustration associated with this parts listing.

Consult Product Support department for additional information.



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

04800RLC.p65

Manganese Arrangements

MVP380 Rollercones

XS142A-38   Rev  (1/01)

Ref. No.       Parts List         Part Number                        Description

1           4800RM         4800-300-24                     Mantle, Cone - Coarse (MVP380)

1           4800RMB       4800-300-51                     Mantle, Cone - Fine (MVP380)

1           *4800RMC     4800-300-24                     Mantle, Cone - Coarse (MVP380)

1           *4800RMD     4800-300-51                     Mantle, Cone - Fine (MVP380)

1           4800RME       4800-300-24-01                Mantle, Cone - Medium (MVP380)

2           4800P            4800-300-67                     Liner, Standard Coarse (MVP380)

2           4800PB          4800-300-73                     Liner, Medium (MVP380)

2           4800PC          4800-300-69                     Liner, Medium Fine (MVP380)

2           4800RL          4800-300-26                     Liner, Fine (MVP380)

2           4800RLB        4800-300-53                     Liner, Extra Fine (MVP380)

2           *4800RLC      4800-300-67                     Liner, Standard Coarse (MVP380)

2           *4800RLD      4800-300-73                     Liner, Medium (MVP380)

2           *4800RLE      4800-300-69                     Liner, Medium Fine (MVP380)

2           *4800RLF       4800-300-26                     Liner, Fine (MVP380)

2           *4800RLG      4800-300-53                     Liner, Extra Fine (MVP380)

3           All Above        45590-525-02                   Backing Material Kit (Not Shown)

* Note: These Mantles and Liners are NOT Supplied with backing material.

Backing material varies according to each configuration. Refer to the Operation

and Maintenance manual for amount of backing material for your specific arrangement.

See Cone

Assembly

See Lower

Assembly

See Wedge

Plate Assembly

See Upper

Assembly

NOTE: Illustration

shows typical Manganese

Arrangement only.

1

2



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

04800RME.p65

Manganese Arrangements

MVP380 Rollercones

XS142A-38   Rev  (1/01)

Ref. No.       Parts List         Part Number                        Description

1            4800RM         4800-300-24                     Mantle, Cone - Coarse (MVP380)

1            4800RMB       4800-300-51                     Mantle, Cone - Fine (MVP380)

1            *4800RMC     4800-300-24                     Mantle, Cone - Coarse (MVP380)

1            *4800RMD     4800-300-51                     Mantle, Cone - Fine (MVP380)

1            4800RME       4800-300-24-01                Mantle, Cone - Medium (MVP380)

1            *4800RMF      4800-300-24-01                Mantle, Cone - Medium (MVP380)

2            4800P            4800-300-67                     Liner, Standard Coarse (MVP380)

2            4800PB          4800-300-73                     Liner, Medium (MVP380)

2            4800PC          4800-300-69                     Liner, Medium Fine (MVP380)

2            4800RL          4800-300-26                     Liner, Fine (MVP380)

2            4800RLB        4800-300-53                     Liner, Extra Fine (MVP380)

2            *4800RLC      4800-300-67                     Liner, Standard Coarse (MVP380)

2            *4800RLD      4800-300-73                     Liner, Medium (MVP380)

2            *4800RLE      4800-300-69                     Liner, Medium Fine (MVP380)

2            *4800RLF       4800-300-26                     Liner, Fine (MVP380)

2            *4800RLG      4800-300-53                     Liner, Extra Fine (MVP380)

3            All Above        45590-525-02                   Backing Material Kit (Not Shown)

* Note: These Mantles and Liners are NOT Supplied with backing material.

Backing material varies according to each configuration. Refer to the Operation

and Maintenance manual for amount of backing material for your specific arrangement.

See Cone

Assembly

See Lower

Assembly

See Wedge

Plate Assembly

See Upper

Assembly

NOTE: Illustration

shows typical Manganese

Arrangement only.

1

2



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-3   Rev   (11/99)                                                   04800RB.p65

Pinion Shaft Assembly

Parts List No  4800RB

3

22

6                      5

8

20

21

9

11

Ref. No.       Part Number                   Description                                                                                     Quantity

1           4800-300-23                Shaft, Pinion                                                                                1

4800-300-04                Gear Set, Matched - Complete                                                    1

2              4800-300-05                Gear, Pinion                                                                              1

3              4800-300-06                Gear, Bevel                                                                               1

4           4800-300-22                Housing, Pinion                                                                           1

5           45130-002-44              Bearing Cup                                                                                 2

6           45130-001-64              Bearing Cone, Inner                                                                    1

7           45130-001-61              Bearing Cone, Outer                                                                    1

8           02-480-307-0000         Key, Lock Ring                                                                            1

9           02-480-437-0000         Lock, Pinion Nut                                                                          1

10           02-480-034-0000         Locknut, Pinion                                                                            1

11           45890-258-08              Set Screw, 5/16" NC x 1"                                                             1

12           02-480-561-0000         Wear Ring, Seal                                                                          1

13           00-420-002-3440         O-Ring, 6227-47                                                                          1

14           7025-008                      Capscrew, 5/16" NC x 1-1/4" - Sockethead                                 2

15           02-480-560-0000         Housing, Seal                                                                              1

16           45200-291                    Oil Seal, 5-1/2" I.D.                                                                      1

17           00-420-002-4740         O-Ring, 2-374                                                                              1

18           7383-038                      Capscrew, 3/8" NC x 1"                                                              12

19           00-420-002-4520         O-Ring, 6227-79                                                                          1

20           7383-101                      Capscrew, 5/8" NC x 1-3/4"                                                        12

21           7014-007                      Lockwasher, 5/8"                                                                        12

22           40823-003-56              Key, 7/8" Square x 3-9/16"                                                          1

13

1

12

14

10

17

15

16

18

19

5          7

4

2

Lower Thrust

Bearing

Lower Radial

Bearing

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

04800RB.p65

Shims - Pinion Housing

Parts List No   4800RB

XS142A-4     (11/98)

Pinion

1 thru 10                               Housing

Ref. No.       Part Number                   Description                                                                                     Quantity

1           02-540-207-0010         Shim, Pinion Housing - .010"                                                  As Req

2           02-540-207-0020         Shim, Pinion Housing - .020"                                                  As Req

3           02-540-207-0025         Shim, Pinion Housing - .025"                                                  As Req

4           02-540-207-0050         Shim, Pinion Housing - .050"                                                  As Req

5           02-540-293-0001         Shim, Pinion Housing - .0747"                                                As Req

6           02-540-207-0100         Shim, Pinion Housing - .100"                                                  As Req

7           02-540-294-0001         Shim, Pinion Housing - .1046"                                                As Req

8           02-540-295-0000         Shim, Pinion Housing - .125"                                                  As Req

9           02-540-298-0000         Shim, Pinion Housing - .1875"                                                As Req

10           02-540-299-0000         Shim, Pinion Housing - .250"                                                  As Req

NOTE: Required Shims will vary with each Rollercone.

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-49   (11/99)                                                          04800RQ.p65

Pinion Sheave - MVP Rollercone

Parts List No   4800RQ

Ref. No.       Part Number                   Description                                                                                     Quantity

1           10M24-001-01             Sheave, 10 Groove/24.8" Dia.                                                     1

2           7402-016                      Bushing, "N" 3-7/8" Bore                                                             1

3           4800-001-47                Key                                                                                              1

NOTE: This pinion arrangement is designed to operate at a Motor speed of 1200 RPM.

1

2

3

NOTE: Illustration shows typical

MVP Crusher and Pinion parts, which

may vary depending on application.



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS146D-5 Rev    (8/01)

Pump Assembly

Parts List No  5400RR

Item No.                   Description                                                             Part Number                       Quantity

Pre-Lube Pump Assembly - Complete             1503-022-14                          -

1                         Motor, Pump                                                      46103-518-05                    1

2                         Adapter, Pump                                                  02-450-585-0001               1

3                         Coupler                                                              02-450-583-0010               1

4                         Pump, Oil                                                           00-873-000-0000               1

5                         Capscrew, 3/8" NC x 3/4"                                  7383-036                           4

6                         Lockwasher, 3/8"                                               Not Required                      -

7                         Cover, Aux. Pump Adapter                                02-450-589-0000               1

8                         Machine Screw #8NC x 3/8"                             00-72B-010-0024              2

9                         See External Oil Sytem                                     Reference Only                  -

10                        See External Oil Sytem                                     Reference Only                  -

11                        See External Oil Sytem                                     Reference Only                  -

11

11

4

2

3

1

9

5

6

7

8

10



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

22218-A   (12/99)

Tie-Down Brackets & Emblems

Parts List No  4800RUC

Ref. No.       Part Number                   Description                                                                                     Quantity

1            4800-301-19                Bracket, Tie-Down                                                                       2

2            4418-976                      Emblem, Tie-Down                                                                      2

NOTE: There is no illustration associated with this parts listing.

Consult Product Support department for additional information.



Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-50   (11/99)

Tools - MVP Rollercone

Parts List No   4800RG

Ref. No.       Part Number                   Description                                                                                     Quantity

1            02-450-287-0000         Wrench, Allen                                                                              1

2            02-450-192-0001         Wrench, Mantle                                                                           1

3            4500-500-29                Eye, Cone Lifting                                                                         1

4            45865-001-32              Guage, 0-5000 PSI                                                                      1

5            45080-527-05              Adapter, Gauge                                                                           1

6            45080-527-07              Test Hose, 36" Long                                                                    1

7            49999-240                    Kit, Oil Sample (not shown)                                                         1

1

2

3

4

5

6



Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

Table of Contents

RC380MVP Upper Assembly Components - 04800RDD

Ref No.               Description                                                            Page No.

1                    Upper Assembly Illustrations                                        2-3

2                    Upper Assembly Parts List                                           4-5

3                    Locking Cylinder Assembly                                            6

4                    Rotator Drive Assembly w/ Brake                                  7

5                    Rotator Drive Assembly                                                 8

Table of Contents

Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

Upper Assembly

XS142A-94-1   (6/04)

Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

Upper Assembly

XS142A-94-2  Rev E  (3/05)

VIEW B-B

Oposite Side                                                  VIEW A-A

Port Side

CLAMP CYLINDER

HOSE ROUTING

ROTATOR

HOSE ROUTING

B

B

A

A

Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

Upper Assembly

Parts List No   4800RDD

Ref. No.       Part Number                   Description                                                                                     Quantity

1-2          4800-300-90                Bowl Nut                                                                                      1

1-3          4800-301-21                Bowl, Cast Pockets                                                                      1

1-4          4200-300-52                Oil Seal, Felt                                                                               18'

1-5          4800-301-20                Ring, Bowl Locking                                                                      1

1-6          02-480-680-0000         Bushing, Bowl Nut                                                                       4

1-7          4800-300-74                See Locking Cylinder - Following Pages                                    12

1-12         04-800-001-5501         Push Pin                                                                                     12

1-13         00-420-010-2220         Seal, 1-1/2" ID x 1/8" Quad                                                        12

1-15         02-480-526-0000         Retaining Bolt, Locking Ring                                                       3

1-16         5400-300-86                Bushing, Jam Nut                                                                        3

1-17         7386-014                      Hex Nut, 1-1/2" NC                                                                      3

1-18         02-480-010-0000         Hopper                                                                                         1

1-19         7383-230                      Capscrew, 5/8" NC x 1-1/4"                                                         8

1-21         02-480-614-0000         Ring, Drive                                                                                   1

1-22         7383-230                      Capscrew, 5/8" NC x 1-1/4"                                                        24

1-24         4800-300-89                Gauge Plate, MVP380                                                                 4

1-25         02-480-723-0000         Face Plate, Rotator                                                                      2

1-26         7383-160                      Capscrew, 1" NC x 4"                                                                  8

1-27         7014-011                      Lockwasher, 1"                                                                            8

1-28         7012-032                      Hex Nut, 1" NC                                                                            8

1-29         7465-005                      Washer, 1" Hardened Flat                                                           8

1-30         02-480-725-0000         Extension Bar, Rotator                                                                4

1-31         7383-138                      Capscrew, 7/8" NC x 3-1/2"                                                         8

1-32         7014-010                      Lockwasher, 7/8"                                                                         8

1-33         4800-300-41                Guard, Rotator                                                                             2

1-34         7383-068                      Capscrew, 1/2" NC x 1"                                                              16

1-35         7014-005                      Lockwasher, 1/2"                                                                        16

1-36         7465-001                      Washer, 1/2" Hardened Flat                                                       16

1-37         02-480-555-0000         Gear, Driven Rotator                                                                   1

1-38         02-480-591-0010         Bracket, Camrol Support                                                             4

1-39         01-110-250-0000         Bearing, Camrol-Sealed                                                              4

1-40         7383-154                      Capscrew, 1" NC x 2-1/2"                                                            8

1-41         7014-011                      Lockwasher, 1"                                                                            8

1-42         7383-052                      Capscrew, 7/16" x 7/8"                                                                4

1-43         5400-300-31                Clip, Cylinder Retainer                                                                12

1-44         7389-004                      Capscrew, 1/4" x 3/4" Sockethead                                             12

1-45         5400-300-89                Rotator Drive Assembly, w/ Brake - See Following Pages          1

1-46         02-480-586-0000         Rotator, Drive Assembly - See Following Pages                         1

1-47         46200-020-03              Sensor, Gear Tooth Counter                                                       1

1-48         45720-775-67              Connector                                                                                    2

1-49         7430-228                      Cap, 3/8"                                                                                      2

1-50         4800-000-48                Mount                                                                                           1

1-51         7383-057                      Capscrew, 7/16" NC x 2"                                                            30

- Continued -

XS142A-94-3  Rev E  (3/05)

Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

Upper Assembly - Continued

Parts List No   4800RDD

Ref. No.       Part Number                   Description                                                                                     Quantity

2-1          7014-004                      Lockwasher, 7/16"                                                                      30

2-2          01-603-002-0000         Strip, Delrin                                                                                75'

2-3          01-605-002-0000         Bronze, UNS 464                                                                      310'

2-4          00-420-000-0000         O-Ring, 1/4" Stock                                                                     28'

2-5          4200-300-52                Oil Seal, Felt                                                                               36'

2-7          45890-800-90              Clevis, End                                                                                  6

2-8          02-480-593-0010         Pin, Clevis Mounting                                                                    6

2-9          00-761-116-0000         Washer, 1-1/4"                                                                            18

2-10         02-480-595-0000         Washer, 1-1/4" Clevis Bolt                                                          12

2-11         02-480-594-0000         Washer, Clevis Bolt                                                                     6

2-12         02-480-126-0000         Nut, Clevis Bolt                                                                            6

2-13         7017-034                      Hex Nut, 1-1/4" NC Jam                                                              6

2-14         01-846-004-0010         Rubber, Sponge                                                                          1

2-17         7660-014-33                Hose Assembly - Locking Cylinder                                             11

2-21         7430-248                      Connector, 7/16" x 1/4"                                                               24

2-22         7430-342                      Tee, 1/4" Swivel Nut - Male Run                                                 1

2-24         7660-013-33                Hose Assembly                                                                            1

2-26         7430-424                      Connector, 1/4" x 1/4"                                                                  1

2-27         7430-407                      Elbow, 1/4" Swivel                                                                       1

2-30         7430-256                      Connector, 7/8" x 1/2" - with O-Ring                                            4

45259-508-71              O-Ring, 7/8" (For above fitting)                                            As Req

2-32         7430-405                      Elbow, 90° 1/2" Swivel                                                                 6

2-33         7430-345                      Tee, 1/2" Swivel Nut - Male Run                                                 2

2-36         7652-135-33                Hose Assembly                                                                            2

2-37         9704-003-97                Flat, Clamping                                                                            10

2-38         7509-007                      Clamp, 13/16"                                                                             10

2-39         7383-036                      Capscrew, 3/8" x 3/4"                                                                 10

2-40         7014-003                      Washer, 3/8" Lock                                                                      10

2-41         7431-002                      Hose End, 1/4"                                                                            2

2-42         7431-006                      Hose End, 1/4" Swivel                                                                 2

2-43         50030-002-01              Hose, 1/4"                                                                                    1'

2-44         7430-002                      Connector, 1/4" x 1/4"                                                                  2

2-45         45720-770-02              Elbow, 90° 1/4"                                                                            2

2-47         45720-776-53              Elbow, 90° 3/8" JIC x 1/4" BSP                                                   1

2-48         7430-423                      Connector, 1/4" NPT x 3/8"                                                         1

2-49         45720-003-77              Connector, 1/4" x 1/4"                                                                  1

2-50         01-224-005-0260         Coupler, Quick 1/4"                                                                     1

2-51         01-224-100-0100         Dust Plug, 1/4"                                                                             1

XS142A-94-4  Rev E  (3/05)

Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

Locking Cylinder

Parts List No  4800-300-74

XS142A-11  Rev  (6/04)

Ref. No.      Part Number                     Description                                                                                     Quantity

4800-300-74                  Locking Cylinder Assembly - Complete                                        -

1              02-480-633-0010           Piston, Locking Cylinder                                                            1

2              02-480-633-0020           Cap, Cylinder                                                                             1

3              00-420-100-0200           Seal, 2-3/8" I.D.                                                                         2

4              00-420-200-0000           Wear Ring, 2-3/4" O.D.                                                             2

5           Reference Only             Seat, Push Pin - Part of Push Pin                                                 -

6           4800-001-55-01             Pin, Push                                                                                      1

7           00-420-010-2220           Seal, 1-1/2" I.D.                                                                            1

8           5400-300-31                  Clip, Cylinder Retainer                                                                 1

9           7839-004                       Capscrew, 1/4" NC x 3/4" - Sockethead                                       1

10          7430-248                       Connector, 7/16" x 1/4" - with O-Ring                                          2

45259-508-12                O-Ring, 7/16" (For above fitting)                                           As Req

NOTE: Quantities listed for these items are for (1) Locking Cylinder only.

NOTE: Items 5 through 10 are not included with the locking cylinder assembly.

7

6

5

3

4

3

4

2

1

10                                                                  10

8

9

Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

Rotator Drive Assembly

Part Number    05400-300-89

XS142A-31   (5/99)

Ref. No.       Part Number                   Description                                                                                     Quantity

5400-300-89                Rotator Drive w/ Brake - Complete                                              1

1              00-625-000-0000         Motor, Hydraulic                                                                       1

2              00-041-000-0000         Reducer, Gear                                                                          1

3              02-480-554-0000         Pinion, Rotator                                                                          1

4              02-480-587-0000         Retainer Bushing, Rotator                                                        1

5              5400-300-90                Brake w/ Sungear                                                                     1

1

2

3

4

5

Parts Manual

To order parts give part name, number & machine serial number.

Return to Table

of Contents Page

04800RDD.p65

CEDARAPIDS

XS142A-31    (6/04)

Rotator Drive Assembly

Part Number    02-480-586-0000

Ref. No.       Part Number                   Description                                                                                     Quantity

02-480-586-0000         Rotator Drive - Complete                                                             1

1              00-625-000-0000         Motor, Hydraulic                                                                       1

2              00-041-000-0000         Reducer, Gear                                                                          1

3              02-480-554-0000         Pinion, Rotator                                                                          1

4              02-480-587-0000         Retainer Bushing, Rotator                                                        1

1

2

3

4

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-102   (1/05)

Wedge Plate Assembly

Parts List No  4800RCC

Ref. No.       Part Number                   Description                                                                                     Quantity

1-3          4800-300-87                Wedge Plate                                                                                1

1-4          4800-300-10                Seal Ring, Wedge Plate - Lower                                                 1

1-5          4800-300-01-01           Bearing, Lower Radial                                                                 1

1-10         4800-300-03                Bearing, Lower Thrust                                                                 1

1-20         4800-300-97                Retainer, Upper Radial Bearing                                                   1

1-21         7383-242                      Capscrew, 1/2" NC x 1-1/4"                                                         6

1-22         7026-300                      Capscrew, 3/4" NF x 2" - Polylok Sockethead                            12

1-23         4800-301-02                Bearing, Upper Thrust                                                                 1

1-24         4800-300-12                Seal Ring, Wedge Plate - Upper                                                 1

1-25         4800-300-40                Wear Band                                                                                   1

1-28         Reference Only            See Counterweight Configuration - Elsewhere in this Manual     -

1-32         7383-155                      Capscrew, 1" NC x 2-3/4"                                                           12

1-33         7014-011                      Lockwasher, 1"                                                                           12

1-25

1-4

1-22                                                                                                                            1-10

1-24               1-23

1-20                     1-21

1-28

1-32

1-33

1-3

1-5

Parts Manual

To order parts give part name, number & machine serial number.

A Terex Company

XS142A-103   (1/05)

Cone Assembly

Parts List No  4800RCC

Ref. No.       Part Number                   Description                                                                                     Quantity

1-36         4800-301-38                Cone, MVP380 - One-Piece                                                        1

1-38         41207-002-75              Round, 7/8" x 2-3/4"                                                                    2

1-40         4800-301-40                Bolt, Mantle Hold Down                                                               1

1-45         4800-300-13                Seal Ring, Cone - Heavy Duty                                                     1

1-47         4800-301-41                Retainer, Bearing                                                                         1

1-48         4800-300-01                Bearing, Upper Radial                                                                 1

1-49         4800-300-30                Retainer, Cone Radial Bearing                                                    1

1-50         7389-024                      Capscrew, 3/8" NC x 1" - Sockethead                                         6

2-7          4800-301-49                Bar, Torque-Mantle                                                                      1

2-8          02-540-349-0004         Pin, Torque Bar                                                                           2

2-9          7025-399                      Capscrew, 3/4" NC x 1 1/4"                                                         2

2-12         00-420-002-4330         O-Ring, 6227-60                                                                          1

2-13         02-540-496-7000         Ring, Sponge Rubber                                                                  1

2-15         02-450-016-0520         Washer, Mantle Hold Down                                                         1

2-16         02-450-014-0522         Nut, Bolt Thread - Left Hand                                                        1

2-17         41003-001-13              Locking Key, 1/2" x 1-1/8"                                                           1

2-18         02-450-015-0000         Cap, Mantle Nut                                                                           1

2-19         7025-186                      Bolt, Mantle Nut Cap                                                                   1

1-36

1-45

1-49

1-50

2-8                  2-9                  2-7

2-17

2-18                               2-19

2-12

2-15

2-13

1-38

1-40

1-47

1-48

2-16

NoMachine Parts NumberUnit WeightDescription
1J1170 CW005-167-MN180
HD Fixed Jaw – 18% Mn
2J1170 CW005-167-MN220
HD Fixed Jaw – 22% Mn
3J1170 CW005-168-MN220
HD Fixed Jaw Wedge –   22% Mn
4J1170 CW005-168-MN180
HD Fixed Jaw Wedge –   18% Mn
5J1175CW024-001-MN180
HD Fixed Jaw – 18% Mn
6J1175CW024-001-MN220
HD Fixed Jaw – 22% Mn
7J1480CW020-001-MN180
HD Fixed Jaw – 18% Mn
8J1480CW020-001-MN220
HD Fixed Jaw – 22% Mn

Premiertrak 600CW021-007-MN180
HD Fixed Jaw – 18% Mn
9Premiertrak 750CW020-007-MN180
HD Fixed Jaw – 18% Mn
10C-1540 603/9273E
HD Mantle
11C-1540 603/9274E
HD Concave
12C-1545 CW023-007-MN180600HD Mantle
13C-1545 CW023-008-MN180 607HD Concave
14C-1550 603/1617E
HD Mantle
15C-1550 603/1618E
HD Concave
161-13031.11.1265 360Blow Bars
17J117531.10.0230
Wedge
ManufacturerModel (If   known)Part number (Duplicate part number) Description
Pegson36x6 Granulator366-32AToggle plate
Pegson36x6 Granulator366-47Left hand cheek plate
Pegson36x6 Granulator366-48Right hand cheek   plate
Pegson25x40D Jaw crusher600/207Cheek plate upper Left hand side
Pegson25x40D Jaw crusher600/208Cheek plate upper   right hand side
Pegson25x40D Jaw crusher600/209Cheek plate Lower   Right hand side
Pegson25x40D Jaw crusher600/210Cheek plate Lower   Left hand side
Pegson25x40D Jaw crusher600/274Cheek plate upper   right hand side
Pegson25x40D Jaw crusher600/275Cheek plate upper   Left hand side
Pegson25x40D Jaw crusher600/276Cheek plate Lower   Right hand side
Pegson25x40D Jaw crusher600/277Cheek plate Lower   Left hand side
Pegson25x40D Jaw crusher600/327Toggle plate
Pegson25x40D Jaw crusher600/331Cheek plate upper   right hand side
Pegson25x40D Jaw crusher600/332Cheek plate upper   Left hand side
Pegson25x40D Jaw crusher600/333Cheek plate Lower   Left hand side
Pegson25x40D Jaw crusher600/334Cheek plate Lower   Right hand side
Pegson800x550 Jaw Crusher AKA 22x32 in USA600/809Toggle seat
Pegson800x550 Jaw Crusher   AKA 22x32 in USA600/811Fixed jaw
Pegson800x550 Jaw Crusher   AKA 22x32 in USA600/812Swing jaw
Pegson800x550 Jaw Crusher   AKA 22x32 in USA600/815Upper cheek plate   left hand side
Pegson800x550 Jaw Crusher   AKA 22x32 in USA600/816Lower cheek plate   right hand
Pegson800x550 Jaw Crusher   AKA 22x32 in USA600/817Lower cheek plate   left hand
Pegson800x550 Jaw Crusher   AKA 22x32 in USA600/825Toggle plate
Pegson1100x650 Premtrak Jaw Crusher AKA   26x44 in USA600/2009Toggle seat
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2009CSTGToggle seat Casting
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2011Fixed jaw
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2012Swing jaw
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2013Toggle Beam
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2014Upper cheek plate   left hand side
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2014HUpper cheek plate   left hand side - Hardox version
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2015Upper cheek plate   right hand side
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2015HUpper cheek plate   right hand side - Hardox version
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2016Lower cheek plate   left hand
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2016HLower cheek plate   left hand - Hardox version
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2017Lower cheek plate   right hand
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2017HLower cheek plate   right hand - Hardox version
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2021Fixed jaw wedge
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2022Swing jaw wedge
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2025Toggle plate
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2063Toggle plate -   Weakened type
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2090Fixed jaw wedge   multitooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2091Fixed jaw multitooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2092Swing jaw multitooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2093Swing jaw wedge   multitooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2122Toggle Beam
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2122/FCUTToggle beam flamecut
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2122/WELDExtended flame cut   blank
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2122CSTGToggle beam casting
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2122FCBToggle beam flame cut   blank
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2129Toggle seat
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2148Fixed jaw supertooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2149Swing jaw supertooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2150Fixed jaw wedge   supertooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2151Swng jaw wedge   supertooth
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2178Fixed jawsupertooth   with Chrome
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2179Swing jaw supertooth   and Chrome
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2180Fixed jaw wedge   supertooth and Chrome
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2181Swing jaw wedge   supertooth and Chrome
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2187Toggle seat
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2190CSTGToggle beam casting
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2190MCDToggle beam machining   detail
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2241Upper cheek plate   left hand - Cast version
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2242Upper cheek plate   Right hand - Cast version
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2243Lower cheek plate   Left hand - Cast version
Pegson1100x650 Premtrak Jaw   Crusher AKA 26x44 in USA600/2244Lower cheek plate   Right hand - Cast version
Pegson & Powerscreen1100 x 800 Premtrak Jaw Crusher AKA   32x44 in USA600/3011Fixed jaw
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3012Swing jaw
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3014Upper cheek plate   right hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3015Upper cheek plate   left hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3016Lower cheek plate   right hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3017Lower cheek plate   left hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3025Toggle plate
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3064Fixed jaw wedge
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3087Toggle beam
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3111Toggle plate
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3124Upper cheek plate   left hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3125Upper cheek plate   Right hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3126Lower cheek plate   left hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3127Lower cheek plate   Right hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3141Toggle plate - Heavy   duty
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3142Toggle plate - Heavy   duty type 2
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3194Jawstock toggle seat
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3194FCBFlame cut blank for   600/3194
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3195Toggle plate
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3196ASSYToggle beam assy
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3196MCDToggle beam machining   detail
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3236Swing jaw wedge
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3250Lower cheek plate   Left hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3251Lower cheek plate   right hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3252Upper cheek plate   left hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3253Upper cheek plate   right hand
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3281Fixed jaw supertooth
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3282Swing jaw supertooth
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3297Swing jaw wedge   supertooth
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3298Fixed jaw wedge   supertooth
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3300Swing jaw supertooth
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3301Fixed jaw supertooth
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3302Swing jaw wedge   supertooth
Pegson &   Powerscreen1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USA600/3303Fixed jaw wedge   supertooth
Pegson600x400 Jaw Crusher600/4010Cheek plate left hand
Pegson600x400 Jaw Crusher600/4011Cheek plate right   hand
Pegson600x400 Jaw Crusher600/4013Toggle beam
Pegson700x500 Jaw Crusher600/5008Jawstock liner plate
Pegson700x500 Jaw Crusher600/5011Fixed jaw plate
Pegson700x500 Jaw Crusher600/5012Swing jaw plate
Pegson700x500 Jaw Crusher600/5013Toggle seat
Pegson700x500 Jaw Crusher600/5014Toggle plate
Pegson700x500 Jaw Crusher600/5016Toggle beam
Pegson700x500 Jaw Crusher600/5026Fixed jaw wedge
Pegson700x500 Jaw Crusher600/5027Swing jaw wedge
Pegson700x500 Jaw Crusher600/5032Cheek plate left hand
Pegson700x500 Jaw Crusher600/5033Cheek plate right   hand
Pegson1300x900 Jaw Crusher600/6011Fixed jaw
Pegson1300x900 Jaw Crusher600/6012Swing jaw
Pegson1300x900 Jaw Crusher600/6013Toggle seat
Pegson1300x900 Jaw Crusher600/6014Toggle plate
Pegson1300x900 Jaw Crusher600/6016Toggle beam assy
Pegson1300x900 Jaw Crusher600/6026Fixed jaw wedge
Pegson1300x900 Jaw Crusher600/6027Swing jaw wedge
Pegson1300x900 Jaw Crusher600/6030Upper cheek plate   left hand
Pegson1300x900 Jaw Crusher600/6031Lower cheek plate   left hand
Pegson1300x900 Jaw Crusher600/6032Upper cheek plate   right hand
Pegson1300x900 Jaw Crusher600/6033Lower cheek plate   right hand
Pegson1300x900 Jaw Crusher600/6053Jawstock guard - With   Trellex liner
Pegson1300x900 Jaw Crusher600/6055Jawstock guard
Pegson1300x900 Jaw Crusher600/6061Upper cheek plate   left hand
Pegson1300x900 Jaw Crusher600/6062Upper cheek plate   right hand
Pegson1300x900 Jaw Crusher600/6064Lower cheek plate   left hand
Pegson1300x900 Jaw Crusher600/6065Lower cheek plate   right hand
Pegson1250x400 Jaw Crusher600/7004Swing jaw
Pegson1250x400 Jaw Crusher600/7005Fixed jaw
Pegson1250x400 Jaw Crusher600/7010Toggle plate
Pegson1250x400 Jaw Crusher600/7011Swing jaw wedge left   hand
Pegson1250x400 Jaw Crusher600/7012Swing jaw wedge right   hand
Pegson1250x400 Jaw Crusher600/7013Fixed jaw wedge
Pegson1250x400 Jaw Crusher600/7019Cheek plate right   hand
Pegson1250x400 Jaw Crusher600/7020Cheek plate left hand
Pegson1250x400 Jaw Crusher600/7026Toggle beam
Pegson1250x400 Jaw Crusher600/7034Toggle seat
Pegson1250x400 Jaw Crusher600/7035Jaw guard
Pegson1250x400 Jaw Crusher600/7048Fixed jaw wedge
Pegson1250x400 Jaw Crusher600/7051Toggle plate
Pegson1250x400 Jaw Crusher600/7052Toggle seat - Special
Pegson1250x400 Jaw Crusher600/7059Toggle beam
Pegson1250x400 Jaw Crusher600/7071Jawstock toggle seat
Pegson1250x400 Jaw Crusher600/7072Swing jaw curved
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8011Fixed jaw
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8012Swing jaw
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8013Toggle beam
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8014Upper cheek plate   right hand
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8015Upper cheek plate   left hand
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8016Lower cheek plate   right hand
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8017Lower cheek plate   left hand
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8021Fixed jaw wedge
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8022Swing jaw wedge
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8039Fixed jaw multitooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8040Swing jaw multitooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8048Fixed jaw supertooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8049Swing jaw supertooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8050Fixed jaw wedge   supertooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8051Swing jaw wedge   supertooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8056Fixed jaw wedge   supertooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8057Swing jaw wedge   supertooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8058Fixed jaw wedge   multitooth
Pegson900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USA600/8059Swing jaw wedge   multitooth
Pegson &   Powerscreen & Finlay1000 & 900 Cone crusher AKA 1000   Maxtrak & 1000SR & C1540603/929Mantle nut
Pegson900 Cone crusher603/932Mantle
Pegson & Powerscreen   & Finlay1000 & 900 Cone crusher AKA 1000   Maxtrak & 1000SR & C1540603/936Distribution plate
Pegson900 Cone crusher603/958Concave Fine
Pegson900 Cone crusher603/959Concave medium Fine
Pegson900 Cone crusher603/960Concave medium Coarse
Pegson900 Cone crusher603/961Concave Coarse
Pegson900 Cone crusher603/962Concave Extra Coarse
Pegson900 Cone crusher603/1107Concave Autosand
Pegson900 Cone crusher603/1164Special concave
Pegson900 Cone crusher603/1169Special mantle
Pegson & Powerscreen &   Finlay1200 & 1300 Cone AKA 1300 Maxtrak   & C1550603/1208Frame liner
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1229Mantle nut
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1236Wear plate
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1244Burning ring
Pegson1200 Cone603/1403Mantle
Pegson & Powerscreen &   Finlay1200 & 1300 Cone AKA 1300 Maxtrak   & C1550603/1407Concave Autosand
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1416Concave mediun coarse
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1426High capacity   distribution plate
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1508Mantle
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1520Concave Medium coarse   Automax
Pegson &   Powerscreen & Finlay1200 & 1300 Cone   AKA 1300 Maxtrak & C1550603/1522Mantle
Pegson900 Cone crusher603/6005Concave - Special - Stromhard
Pegson900 Cone crusher603/6009Mantle - Special -   Stromhard
Pegson & Powerscreen1500 Cone Crusher AKA 1500 Maxtrak603/7006Distribution plate
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7008Mantle nut
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7017Concave F-6"
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7023Concave C-13"
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7026Concave Extra Coarse
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7027Concave M - 11"
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7028Mantle
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7032Distribution plate -   High impact version
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7039Mainframe guard
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7040Mainframe liner left   hand
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7041Mainframe liner right   hand
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7045Mantle
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7046Concave F - 6"
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak603/7058Concave C - 13"
Pegson900 Cone crusher603/9012Medium coarse concave
Pegson900 Cone crusher603/9015Mantle
Pegson & Powerscreen &   Finlay1000 & 900 Cone crusher AKA 1000   Maxtrak & 1000SR & C1540603/9052Medium coarse concave
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/9053Concave Extra Coarse
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/9061Mantle
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/9071Concave Autosand
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/923Mainframe liner
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/9106Mantle
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/9107Concave Coarse
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/91251000 MAXTRAK FRAME   ARM SHIELD
Pegson &   Powerscreen & Finlay1000 & 900 Cone   crusher AKA 1000 Maxtrak & 1000SR & C1540603/91261000 MAXTRAK   MAINFRAME LINER SET
Pegson24" Gyrasphere604/37
Pegson24" Gyrasphere604/38
Pegson & Powerscreen1200+1300 Cone AKA 1300 Maxtrak605/1247Concave Extra Coarse
Pegson &   Powerscreen1200+1300 Cone AKA   1300 Maxtrak605/1248Mantle
PegsonVGF Feeder fitted to various Tracked   Crushers620/373PAN LINER
PegsonVGF Feeder fitted to   various Tracked Crushers620/377SIDE LINER
PegsonVGF Feeder fitted to   various Tracked Crushers620/378PAN LINER
PegsonVGF Feeder fitted to   various Tracked Crushers620/402PAN LINER
PegsonVGF Feeder fitted to   various Tracked Crushers620/403SIDE LINER
PegsonVGF Feeder fitted to   various Tracked Crushers620/439PAN LINER
PegsonVGF Feeder fitted to   various Tracked Crushers620/440PAN LINER
PegsonVGF Feeder fitted to   various Tracked Crushers620/441LHSIDE LINER LH
PegsonVGF Feeder fitted to   various Tracked Crushers620/441RHSIDE LINER RH
PegsonVGF Feeder fitted to   various Tracked Crushers620/442LHSIDE LINER LH
PegsonVGF Feeder fitted to   various Tracked Crushers620/442RHSIDE LINER RH
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/507LHFEEDER LINERS
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/507RHFEEDER LINER PLATE
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/549LHSIDE LINER FEED END   1412
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/549RHSIDE LINER FEED END   1412
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/550SIDE LINER 1412
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/551SIDE LINER 1412
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/552LHSIDE LINER 1412 LH
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/552RHSIDE LINER 1412 RH
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/553PAN LINER 1412
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/562PAN LINER   (XA400,XR400)
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/563SIDE LINER FEEDER
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/564SIDE LINER FEEDER
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/589/001SIDE LINER
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620/589/002SIDE LINER
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-553-001Liner
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-634-001Pan Liner
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-634-002Side Liner
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-634-003Side Liner
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-634-004Side Liner
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-634-005Side Liner
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-634-006Side Liner
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-651-001Pan Liner Plate (VGF)
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-702-001Feeder Liner plate
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-703-001320 FEEDER LINER
Pegson &   PowerscreenVGF Feeder fitted to   various Tracked Crushers620-850-001Feeder liner plate   XH320
Pegson & Powerscreen1500 Cone Crusher AKA 1500 Maxtrak1255-2111Arm shield
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 Maxtrak1255-2206Distribution plate
Pegson & PowerscreenXH32040011996_005XH320 Underpan Liner
Pegson &   PowerscreenXH32040011996_006XH320 Under pan   liner
Pegson &   PowerscreenXH32040011996_008XH320 Under pan   liner
Pegson &   PowerscreenXH32040011996_009XH320 Under pan liner
Pegson428 & 4242SR TrakpactorA6984/102LINER PLATE  (REVERSIBLE)
Pegson428 & 4242SR   TrakpactorA6984/103LINER PLATE   (NON-REVERSIBLE)
Pegson428 & 4242SR   TrakpactorA6984/121MARTENSITIC BLOW BAR
Pegson428 & 4242SR   TrakpactorA6984/123Liner plate
Pegson428 & 4242SR   TrakpactorA6984/132SWING BEAM RAIL
Pegson428 & 4242SR   TrakpactorA6984/62LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/73Square wear bar
Pegson428 + 4242SR   TrakpactorA6984/77 Half Blow bar   Standard Manganese
Pegson428 + 4242SR   TrakpactorA6984/78Full Blow bar   Standard Manganese
Pegson428 & 4242SR   TrakpactorA6984/79SHORT BLOWBAR HIGH MN
Pegson428 & 4242SR   TrakpactorA6984/80LONG BLOWBAR HIGH MN
Pegson428 & 4242SR   TrakpactorA6984/83LONG BLOWBAR HARD   IRON
Pegson428 & 4242SR   TrakpactorA6984/9/1LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/10LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/11LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/12LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/13LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/14LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/15LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/16LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/17LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/18LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/19LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/2LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/20LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/21LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/22LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/23LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/24LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/25LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/26LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/28LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/29LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/3LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/4LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/5LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/6LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/7LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/8LINER PLATE
Pegson428 & 4242SR   TrakpactorA6984/9/9LINER PLATE
Pegson1100x650 Premier   mobileAX789/22LINER MAIN CONVYR   TAIL SECTION
Pegson428 & 4242SR TrakpactorAX843/13/1LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/10LINER PLATE
Pegson428 & 4242SR   TrakpactorAX843/13/2LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/3LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/4LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/5LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/6LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/7LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/8LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/13/9LINER-FEEDBOOT
Pegson428 & 4242SR   TrakpactorAX843/8/2Liner plate
Pegson428 & 4242SR   TrakpactorIM.020.4228Axial Securing plate
Pegson & Powerscreen1000 Maxtrak & 1000SRAX857/69/11000 MAXTRAK & SR CENTER FEEDBOOT   LINER
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857/69/21000 MAXTRAK & SR   REAR FEEDBOOT LINER
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857/69/31000 MAXTRAK & SR   FRONT FEEDBOOT LINER
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857-180-001LINER PLATE REAR LEFT
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857-181-001LINER PLATE CENTER   LEFT
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857-182-001LINER PLATE FEEDBOOT
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857-183-001LINER PLATE FEEDBOOT
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857-184-001LINER PLATE FEEDBOOT
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX857-185-001LINER PLATE FRONT   LEFT
Pegson & Powerscreen1300 Cone AKA 1300 MaxtrakAX860-304-001Liner Plate
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-304-002Liner Plate
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-304-003Liner Plate
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-306-001Liner Plate
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-306-002Liner Plate
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-306-003Liner Plate
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-311-001LINER LEFT REAR (BOLT   IN TYPE)
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-312-001LINER RIGHT REAR   (BOLT IN TYPE)
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-313-001LINER LEFT CENTER   (BOLT IN TYPE)
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-314-001LINER RIGHT CENTER   (BOLT IN TYPE)
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-315-001LINER LEFT FRONT   (BOLT IN TYPE)
Pegson &   Powerscreen1300 Cone AKA 1300   MaxtrakAX860-316-001LINER RIGHT FRONT   (BOLT IN TYPE)
Pegson4242SR TrakpactorAX862/215/01BOTTOM LINER PLATE
Pegson4242SR TrakpactorAX862/215/02ANGLED LINER PLATE
Pegson4242SR TrakpactorAX862/215/03L.H. SIDE LINER PLATE
Pegson4242SR TrakpactorAX862/215/04R.H. SIDE LINER PLATE
Pegson428 & 4242SR   TrakpactorAX862/247/2LINER PLATE   428/4242SR
Pegson4242SR TrakpactorAX862/39/1FEEDBOOT LINER 4242SR
Pegson4242SR TrakpactorAX862/39/2FEEDBOOT LINER 4242SR
Pegson4242SR TrakpactorAX862-301-001LINER PLATE 4242SR
Pegson & Powerscreen1000SR Maxtrak ConeAX868/137/1LINER PLATE 1000SR RECIRC. CHUTE
Pegson &   Powerscreen1000SR Maxtrak ConeAX868-285-001Liner Plate
Pegson &   Powerscreen1000SR Maxtrak ConeAX868-285-002Liner Plate
Pegson &   Powerscreen1000SR Maxtrak ConeAX868-287-001Liner Plate
Pegson &   Powerscreen1000SR Maxtrak ConeAX868-287-002Liner Plate
Pegson & Powerscreen400S Premtrak Jaw CrusherAX871-432-001CHEEK PLATE RH
Pegson &   Powerscreen400S Premtrak Jaw   CrusherAX871-432-002CHEEK PLATE LH
Pegson & Powerscreen1412 Trakpactor & XH500AX872/19/01LINER PLATE (1412 IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/02LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/03LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/04LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/05LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/06LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/07LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/08LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/09LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/10LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/11LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/12LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/13LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/14LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/15LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/16LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/17LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/18LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/19/19LINER PLATE (1412   IMPACTOR)
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/234/11412 TOP LINER
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/235/11412 MIDDLE LINER
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/236/11412 BOTTOM LINER
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872/237/11412 BOTTOM LINER
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872-180-001PROD. CONV. WEAR   PLATE RH
Pegson &   Powerscreen1412 Trakpactor &   XH500AX872-180-002PROD. CONV. WEAR   PLATE LH
Pegson1100 x 800 Premtrak   Jaw Crusher AKA 32x44 in USAAX875/5FEEDBOOT LINERS 32X44   PREMIERTRAK
Pegson &   Powerscreen1000 Maxtrak &   1000SRAX886-033-001Liner Plate
Pegson & Powerscreen1412 Trakpactor & XH500AX886-033-002Liner Plate
Pegson &   Powerscreen1412 Trakpactor &   XH500AX886-033-003Liner Plate
Pegson &   Powerscreen1412 Trakpactor &   XH500AX886-033-004LINER PLATE
Pegson &   Powerscreen1412 Trakpactor &   XH500AX886-033-008Liner Plate
Pegson &   Powerscreen1412 Trakpactor &   XH500AX886-033-009Liner Plate
Pegson &   Powerscreen1412 Trakpactor &   XH500AX886-033-010Liner Plate
Pegson &   Powerscreen1412 Trakpactor &   XH500AX886-033-011Liner Plate
Pegson & PowerscreenXH250 TrakpactorAX890-110-001LINER PLATE
Pegson &   PowerscreenXH250 TrakpactorAX890-380-001XH250 Under Pan   Centre Liner
Pegson & PowerscreenXH320SR TrakpactorAX900-044-001Liner Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-044-002Feed Boot Liner Plate   RH
Pegson &   PowerscreenXH320SR TrakpactorAX900-045-001Liner Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-045-002Feed Boot Liner Plate   RH
Pegson &   PowerscreenXH320SR TrakpactorAX900-046-001Liner Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-046-002Feed Boot Liner Plate   RH
Pegson &   PowerscreenXH320SR TrakpactorAX900-048-001Feed Boot Side Liner   Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-049-001Feed Boot Side Liner   Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-051-501Feed Boot Rear Liner   Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-051-502Liner Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-258-001Recirc Feed Chute   Liner Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-264-001Feed Boot Front Liner   Plate
Pegson &   PowerscreenXH320SR TrakpactorAX900-265-001Feed Boot Front Liner   Plate
Pegson & Powerscreen1500 Cone Crusher AKA 1500 MaxtrakCR001-017-001Burning ring
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 MaxtrakCR001-019-001Mantle Nut
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 MaxtrakCR001-020-001Mantle
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 MaxtrakCR001-080-001Mainframe Liner
Pegson &   Powerscreen1500 Cone Crusher AKA   1500 MaxtrakCR001-086-001Distribution plate
Pegson & Powerscreen900x600 Jaw AKA Metrotrak - Eurotrak   - 24x36 in USACR002-014-001TOGGLE PLATE 24X36 HA
Pegson &   Powerscreen900x600 Jaw AKA   Metrotrak - Eurotrak - 24x36 in USACR002-031-501TOGGLE SEAT 24X36 HA
Pegson & PowerscreenXH250 TrakpactorCR004-001-005Wear plate XH250
Pegson &   PowerscreenXH250 TrakpactorCR004-001-007Wear Plate
Pegson &   PowerscreenXH250 TrakpactorCR004-001-013Wear plate XH250
Pegson &   PowerscreenXH250 TrakpactorCR004-001-014Wear plate
Pegson &   PowerscreenXH250 TrakpactorCR004-001-016Wear plate
Pegson &   PowerscreenXH250 TrakpactorCR004-001-042HIGH CHROME FULL BLOW   BAR XH250
Pegson &   PowerscreenXH250 TrakpactorCR004-001-045Wear plate
Pegson &   PowerscreenXH250 TrakpactorCR004-003-014Wear Plate
Pegson &   PowerscreenXH250 TrakpactorCR004-012-001MARTENSITIC BLOW BAR   XH250
Pegson &   PowerscreenXH250 TrakpactorCR004-025-001Wear plate
Pegson &   PowerscreenXH250 TrakpactorCR004-028-001HIGH MANG. HALF BLOW   BAR XH250
Pegson &   PowerscreenXH250 TrakpactorCR004-045-001Wear plate
Pegson &   PowerscreenXH250 TrakpactorCR004-099-001LINER PLATE XH250
Pegson & Powerscreen400S Premtrak Jaw CrusherCR005-007-001Standard Swing Jaw 18% MN 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-008-001Standard Fixed Jaw   18% MN 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-009-001SWING JAW WEDGE 18%   400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-010-001FIXED JAW WEDGE 18%MN   400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-012-501JAW STOCK GUARD 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-013-001Toggle Beam   Cast/Machined 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-021-001Lower Cheek plate LH   CAST
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-022-001Lower Cheek plate RH   CAST
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-049-001Upper Cheek plate LH   CAST
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-050-001Upper Cheek plate RH   CAST
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-051-001CHEEK PLATE UPPER LH   HARDOX 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-052-001CHEEK PLATE UPPER RH   HARDOX  400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-053-001CHEEK PLATE LOWER LH   HARDOX 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-054-001CHEEK PLATE LOWER RH   HARDOX 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-055-001TOGGLE PLATE 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-056-001Toggle Seat
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-067-001Supertooth Swing jaw   400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-068-001Supertooth Fixed jaw   400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-069-001Supertooth Swing jaw   wedge 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-070-001Supertooth Fixed Jaw   Wedge 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-071-001Multitooth Swing jaw   400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-072-001Multitooth Fixed jaw   400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-073-001Multitooth Swing Jaw   Wedge 400S
Pegson &   Powerscreen400S Premtrak Jaw   CrusherCR005-074-001Multitooth Fixed jaw   wedge 400S
Pegson & PowerscreenXH320 & XH320SR TrakpactorCR014-009-001LONG MARTENSITIC BLOWBAR XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-014-001Apron Front wear   plate
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-015-001Apron Lower wear   plate
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-001Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-002Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-003Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-004Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-005Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-006Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-007Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-008Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-009Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-010Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-011Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-012Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-026-013Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-028-001SHORT HIGH Manganese   BLOWBAR XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-032-001Liner plate XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-046-001LONG 18% CHROME/.8%   MOLY BLOWBAR XH320
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-092-001Apron Liner plate   (Front)
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-110-001XH320 Apron Liner   Plate
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-113-001Blowbar Long 27%   Chrome (XH320)
Pegson &   PowerscreenXH320 & XH320SR   TrakpactorCR014-164-001New Clamped Blow bar   QC09
Brown Lenox & Kue Ken120kk JawJ006.120B0174Jaw plate plain reversible
Brown Lenox   & Kue Ken120kk JawJ006.120B0367Jaw plate reversible   toothed
Brown Lenox   & Kue Ken120kk JawJ006.1204698Jaw plate toothed Non   reversible
Brown Lenox   & Kue Ken120kk JawJ006.1204682Jaw plate plain Non   reversible
Brown Lenox   & Kue Ken57kk J006.572606AJaw plate toothed Non   reversible
Brown Lenox   & Kue Ken249 ImpactorIM.022C.2419 &   othersImpactor Liners and   associated parts
Brown Lenox   & Kue Ken42x26 Single toggle   jawST033.4226 &   ST034.4226Jaw Keeper plates
Brown Lenox   & Kue Ken42x26 Single toggle   jawST044.4226Jaw Toggle plate
Brown Lenox   & Kue Ken4228 ImpactorA6900/19All Impactor side   liners & Associated parts
Cedarapids5048 HIS860010377Bar
Cedarapids   & FinlayImpactor I-130443170409 (Finlay 31.11.1040)Impactor blow bar
CedarapidsImpactor ?443170417Impactor blow bar
CedarapidsImpactor ?860010415Impactor Rotor   pin
Cedarapids   & FinlayImpactor ?861061037 (Finlay 31.11.1364)Impactor liner plate
Cedarapids   & FinlayImpactor ?861061038 (Finlay 31.11.1366)Impactor liner plate
CedarapidsImpactor ?861061039Impactor liner plate
Cedarapids   & FinlayImpactor ?861061040 (Finlay 31.11.1370)Impactor liner plate
Cedarapids   & FinlayImpactor ?861061044 (Finlay 31.11.1372)Impactor liner plate
Cedarapids   & FinlayImpactor ?861061047 (Finlay 31.11.1376)Impactor liner plate
Hazemag1022 Impactor?Blow Bar
Hazemag1013 Impactor?Blow bar
Hazemag1077 Impactor?Blow Bar
Hazemag689 ?4791Blow Bar
HazemagAPPH 1620 Impactor509551AImpact plate
HazemagAPPH 1622 Impactor509577AImpact plate
Hazemag705 ?6102Blow bar
HazemagImpactor ?506930AImpact plate
Jaques & FinlayJW54 JawJW54AY1468 (Finlay   31.07.0046)Swing jaw wedge
Jaques &   FinlayJW40 JawJW40AW1716 (Finlay 31.09.0104)Swing jaw plate
Jaques &   FinlayJW40 JawJW40AW1715 (Finlay 31.09.0102)Fixed Jaw plate
Jaques &   FinlayJW54 JawJW54AW1763 (Finlay 31.07.0136)Fixed jaw plate   medium tooth
Jaques &   FinlayJW54 JawJW54AX1752 (Finlay 31.07.0018)Toggle seat
Jaques &   Finlay & Pegson & PowerscreenJW55 Jaw & J1480   & XA750 JawJW54AX1771 (Finlay 31.07.0030)Toggle block rear   liner
JaquesJW54 JawJW54AW1813Swing jaw plate   quarry tooth
Jaques &   FinlayJW54 JawJW54AW1817 (Finlay 31.07.0137)Swing jaw plate   medium tooth
JaquesJW54 JawJW54AW1825Swing jaw plate   recycle tooth
Jaques &   FinlayJW54 JawJW54AW1764 (Finlay 31.07.0022)Fixed jaw plate   recycle tooth
JaquesJW54 JawJW54AW1708Fixed jaw plate   quarry tooth
JaquesJW54 JawJW54AY1471Lower cheek plate
Jaques &   FinlayJW54 JawJW54AY1569 (Finlay 31.07.0149)Swing jaw wedge
JaquesJW54 JawJW54AY1552Upper cheek plate
JaquesJW54 JawJW54AY1554Upper cheek plate
JaquesJW54 JawJW54AY1467Swing jaw wedge lock
JaquesJW54 JawJW54AY1469Liner cheek upper
JaquesJW54 JawJW54AX1811Toggle seat 3"
JaquesJW54 JawJW54AW1826Fixed Jaw recycling   & Bellied
Jaques &   FinlayJW54 JawJW54AX1762 (Finlay 31.07.0020)Toggle plate 590 long
JaquesJW54 JawJW54AW1765Swing jaw plate   recycle tooth
JaquesJW54 JawJW54AW1707Swing jaw plate   quarry tooth
JaquesJW54 JawJW54AY1470Cheek plate mid
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-013Liner plate
Finlay & CedarapidsCedarapids 1313 Impactor & Finlay   I-130CR019-014-001Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-002Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-003Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-004Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-005Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-006Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-007Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-008Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-009Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-010Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-012Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-013Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-014Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-015Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-016Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-017Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-018Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-019Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-020Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-021Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-022Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-023Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-024Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-025Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-026Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-027Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-028Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-029Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-030Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-031Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-032Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-033Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-034Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-035Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-036Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-037Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-038Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-014-039Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-015-012Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-040Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-041Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-042Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-044Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-045Liner plate
Finlay &   CedarapidsCedarapids 1313   Impactor & Finlay I-130CR019-046Liner plate
ModelPart   number Description
1100x650 Jaw & HA & HR600/2008Jawstock guard
1100x650 Jaw600/2009Toggle seat
1100x650 Jaw600/2009CSTGToggle seat Casting
1100x650 Jaw   & HA & HR600/2011Fixed jaw
1100x650 Jaw   & HA & HR600/2012Swing jaw
1100x650 Jaw   & HA & HR600/2014Upper cheek plate   left hand side
1100x650 Jaw   & HA & HR600/2014HUpper cheek plate   left hand side - Hardox
1100x650 Jaw   & HA & HR600/2015Upper cheek plate   right hand side
1100x650 Jaw   & HA & HR600/2015HUpper cheek plate   right hand side - Hardox
1100x650 Jaw   & HA & HR600/2016Lower cheek plate   left hand
1100x650 Jaw   & HA & HR600/2016HLower cheek plate   left hand - Hardox
1100x650 Jaw   & HA & HR600/2017Lower cheek plate   right hand
1100x650 Jaw   & HA & HR600/2017HLower cheek plate   right hand - Hardox
1100x650 Jaw   & HA & HR600/2021Fixed jaw wedge
1100x650 Jaw   & HA & HR600/2022Swing jaw wedge
1100x650 Jaw   & HA & HR600/2025Toggle plate
1100x650 Jaw   & HA & HR600/2090Fixed jaw wedge   multitooth
1100x650 Jaw   & HA & HR600/2091Fixed jaw multitooth
1100x650 Jaw   & HA & HR600/2092Swing jaw multitooth
1100x650 Jaw   & HA & HR600/2093Swing jaw wedge   multitooth
1100x650 Jaw   & HA & HR600/2148Fixed jaw supertooth
1100x650 Jaw   & HA & HR600/2149Swing jaw supertooth
1100x650 Jaw   & HA & HR600/2150Fixed jaw wedge   supertooth
1100x650 Jaw   & HA & HR600/2151Swng jaw wedge   supertooth
1100x650 Jaw   & HA & HR600/2178Fixed jawsupertooth   with Chrome
1100x650 Jaw   & HA & HR600/2179Swing jaw supertooth   and Chrome
1100x650 Jaw   & HA & HR600/2180Fixed jaw wedge   supertooth and Chrome
1100x650 Jaw   & HA & HR600/2181Swing jaw wedge   supertooth and Chrome
1100x650 Jaw   & HA & HR600/2187Toggle seat
1100x650 Jaw   & HA & HR600/2241Upper cheek plate   left hand - Cast version
1100x650 Jaw   & HA & HR600/2242Upper cheek plate   Right hand - Cast version
1100x650 Jaw   & HA & HR600/2243Lower cheek plate   Left hand - Cast version
1100x650 Jaw   & HA & HR600/2244Lower cheek plate   Right hand - Cast version
1100x800 jaw600/3008Jawstock guard
1100x800 jaw600/3011Fixed jaw
1100x800 jaw600/3012Swing jaw
1100x800 jaw600/3014Upper cheek plate   right hand
1100x800 jaw600/3015Upper cheek plate   left hand
1100x800 jaw600/3016Lower cheek plate   right hand
1100x800 jaw600/3017Lower cheek plate   left hand
1100x800 jaw600/3025Toggle plate
1100x800 jaw600/3064Fixed jaw wedge
1100x800 Jaw600/3142Toggle plate - Heavy   duty type 2
1100x800 Super   Heavy Duty jaw600/3194Jawstock toggle seat
1100x800 Super   Heavy Duty jaw600/3194FCBFlame cut blank for   600/3194
1100x800 Super   Heavy Duty jaw600/3195Toggle plate
1100x800 Super   Heavy Duty jaw600/3234Jawstock guard
1100x800 Super   Heavy Duty jaw600/3236Swing jaw wedge
1100x800 Super   Heavy Duty jaw600/3239Jaw wedge bolt
1100x800 Super   Heavy Duty jaw600/3250Lower cheek plate   Left hand
1100x800 Super   Heavy Duty jaw600/3251Lower cheek plate   right hand
1100x800 Super   Heavy Duty jaw600/3252Upper cheek plate   left hand
1100x800 Super   Heavy Duty jaw600/3253Upper cheek plate   right hand
1100x800 Super   Heavy Duty jaw600/3281Fixed jaw supertooth
1100x800 Super   Heavy Duty jaw600/3282Swing jaw supertooth
1100x800 Super   Heavy Duty jaw600/3293Tension rod
1100x800 Super   Heavy Duty jaw600/3297Swing jaw wedge   supertooth
1100x800 Super   Heavy Duty jaw600/3298Fixed jaw wedge   supertooth
1100x800 Super   Heavy Duty jaw600/3300Swing jaw supertooth
1100x800 Super   Heavy Duty jaw600/3301Fixed jaw supertooth
1100x800 Super   Heavy Duty jaw600/3302Swing jaw wedge   supertooth
1100x800 Super   Heavy Duty jaw600/3303Fixed jaw wedge   supertooth
900x600 Jaw   & 900x600HA Jaw600/8011Fixed jaw
900x600 Jaw   & 900x600HA Jaw600/8012Swing jaw
900x600 Jaw   & 900x600HA Jaw600/8014Upper cheek plate   right hand
900x600 Jaw   & 900x600HA Jaw600/8015Upper cheek plate   left hand
900x600 Jaw   & 900x600HA Jaw600/8016Lower cheek plate   right hand
900x600 Jaw   & 900x600HA Jaw600/8017Lower cheek plate   left hand
900x600 Jaw   & 900x600HA Jaw600/8021Fixed jaw wedge
900x600 Jaw   & 900x600HA Jaw600/8022Swing jaw wedge
900x600 Jaw   & 900x600HA Jaw600/8039Fixed jaw multitooth
900x600 Jaw   & 900x600HA Jaw600/8040Swing jaw multitooth
900x600 Jaw   & 900x600HA Jaw600/8048Fixed jaw supertooth
900x600 Jaw   & 900x600HA Jaw600/8049Swing jaw supertooth
900x600 Jaw   & 900x600HA Jaw600/8050Fixed jaw wedge   supertooth
900x600 Jaw   & 900x600HA Jaw600/8051Swing jaw wedge   supertooth
900x600 Jaw   & 900x600HA Jaw600/8058Fixed jaw wedge   multitooth
900x600 Jaw   & 900x600HA Jaw600/8059Swing jaw wedge   multitooth
900x600HA JawCR002-014Togge plate
900x600HA JawCR002-031Toggle seat
400S Jaw CR005-007-001Swing Jaw
400S Jaw CR005-008-001Fixed Jaw
400S Jaw CR005-009-001Swing Jaw Wedge
400S Jaw CR005-010Fixed Jaw Wedge
400S Jaw CR005-021Lower Cheek plate   Left hand
400S Jaw CR005-022lower Cheek plate   Right hand
400S Jaw CR005-049Upper Cheek plate   Left hand
400S Jaw CR005-050Upper Cheek plate   Right hand
400S Jaw CR005-051Upper Cheek plate   Left hand - Hardox
400S Jaw CR005-052Upper Cheek plate   Right hand - Hardox
400S Jaw CR005-053Lower Cheek plate   Left hand - Hardox
400S Jaw CR005-054Lower Cheek plate   Right hand - Hardox
400S Jaw CR005-055Toggle Plate
400S Jaw CR005-056Toggle Seat
400S Jaw CR005-067Swing Jaw Supertooth
400S Jaw CR005-068Fixed jaw supertooth
400S Jaw CR005-069Swing Jaw Wedge   Supertooth
400S Jaw CR005-070Fixed jaw Wedge   supertooth
400S Jaw CR005-071Swing Jaw multitooth
400S Jaw CR005-072Fixed jaw multitooth
400S Jaw CR005-073Swing jaw Wedge   Multitooth
400S Jaw CR005-074Fixed jaw wedge   multitooth
1100x650 Jaw   & HA & HR & 400S Jaw325/27Swing jaw bolt
1100x650 Jaw   & HA & HR325/28Fixed jaw bolt
1100x800 &   1100x800 Super Heavy Duty jaw325/37jaw bolt
1100x800 Super   Heavy Duty jaw600/3239Jaw bolt
900x600 Jaw & 900x600HA Jaw & 800x550 Jaw & 400S Jaw600/842Fixed jaw wedge bolt
900x600 Jaw & 900x600HA Jaw & 800x550 Jaw600/843Swing jaw wedge bolt
428 + 4242SR   ImpactorA6984/77 Half Blow bar   Standard Manganese
428 + 4242SR   ImpactorA6984/78Full Blow bar   Standard Manganese
428 + 4242SR   ImpactorA6984/79Half Blow bar High   Manganese
428 + 4242SR   ImpactorA6984/80Full Blowbar high   manganese
428 + 4242SR   ImpactorA6984/83Full Blowbar high   Chrome
428 + 4242SR   ImpactorA6984/121Full Blowbar   Martensitic
428 + 4242SR   ImpactorA6984/76Rotor
428 ImpactorA6984/4Shaft
4242SR   ImpactorA6984/93Shaft
428 + 4242SR   ImpactorA6984/9/1Liner plate
428 + 4242SR   ImpactorA6984/9/2Liner plate
428 + 4242SR   ImpactorA6984/9/3Liner plate
428 + 4242SR   ImpactorA6984/9/4Liner plate
428 + 4242SR   ImpactorA6984/9/5Liner plate
428 + 4242SR   ImpactorA6984/9/6Liner plate
428 + 4242SR   ImpactorA6984/9/7Liner plate
428 + 4242SR   ImpactorA6984/9/8Liner plate
428 + 4242SR   ImpactorA6984/9/9Liner plate
428 + 4242SR   ImpactorA6984/9/10Liner plate
428 + 4242SR   ImpactorA6984/9/11Liner plate
428 + 4242SR   ImpactorA6984/9/12Liner plate
428 + 4242SR   ImpactorA6984/9/13Liner plate
428 + 4242SR   ImpactorA6984/9/14Liner plate
428 + 4242SR   ImpactorA6984/9/15Liner plate
428 + 4242SR   ImpactorA6984/9/16Liner plate
428 + 4242SR   ImpactorA6984/9/17Liner plate
428 + 4242SR   ImpactorA6984/9/18Liner plate
428 + 4242SR   ImpactorA6984/9/19Liner plate
428 + 4242SR   ImpactorA6984/9/20Liner plate
428 + 4242SR   ImpactorA6984/9/21Liner plate
428 + 4242SR   ImpactorA6984/9/22Liner plate
428 + 4242SR   ImpactorA6984/9/23Liner plate
428 + 4242SR   ImpactorA6984/9/24Liner plate
428 + 4242SR   ImpactorA6984/9/25Liner plate
428 + 4242SR   ImpactorA6984/9/26Liner plate
428 + 4242SR   ImpactorA6984/9/27Liner plate
428 + 4242SR   ImpactorA6984/9/28Liner plate
428 + 4242SR   ImpactorA6984/9/29Liner plate
428 + 4242SR   ImpactorA6984/102LINER PLATE  (REVERSIBLE)
428 + 4242SR   ImpactorA6984/103LINER PLATE   (NON-REVERSIBLE)
428 + 4242SR   ImpactorA6984/123Liner plate
428 + 4242SR   ImpactorA6984/62Swing beam liner   plate
428 + 4242SR   ImpactorA6984/73Square wear bar
428 + 4242SR   ImpactorA6984/24Toggle bolt
428 + 4242SR   ImpactorA6984/25/1Liner bolt
428 + 4242SR   ImpactorA6984/25/2Liner bolt
428 + 4242SR   ImpactorA6984/25/3Liner bolt
428 + 4242SR   ImpactorA6984/25/4Liner bolt
428 + 4242SR   ImpactorAX843/13/1LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/10LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/2LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/3LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/4LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/5LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/6LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/7LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/8LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/13/9LINER-FEEDBOOT
428 + 4242SR   ImpactorAX843/8/2Liner plate
428 + 4242SR   ImpactorA6984/132SWING BEAM RAIL
428 + 4242SR   ImpactorIM.020.4228Axial Securing plate
428 + 4242SR   ImpactorA6984/5Bearing housing
428 + 4242SR   ImpactorA6984/17Large Impact   Apron
428 + 4242SR   ImpactorA6984/18Small Impact Apron
428 + 4242SR   ImpactorA6984/43Swing beam Apron
428 + 4242SR   ImpactorA6984/26Swing beam Apron   Shaft
428 + 4242SR   ImpactorA6984/66Large & small   Apron Shaft
4242SR   ImpactorA6984/106Large Impact   Apron
4242SR   ImpactorA6984/107Small Impact Apron
4242SR   ImpactorA6984/150Apron shaft
XH250 ImpactorCR004-001-042HIGH CHROME FULL BLOW   BAR
XH250 ImpactorCR004-012-001MARTENSITIC FULL BLOW   BAR
XH250 ImpactorCR004-028-001HIGH MANGANESE HALF   BLOW BAR
XH250 ImpactorCR004-001-005Liner plate
XH250 ImpactorCR004-001-007Liner plate
XH250 ImpactorCR004-001-013Liner plate
XH250 ImpactorCR004-001-014Liner plate
XH250 ImpactorCR004-001-016Liner plate
XH250 ImpactorCR004-001-045Liner plate
XH250 ImpactorCR004-003-014Liner plate
XH250 ImpactorCR004-025-001Liner plate
XH250 ImpactorCR004-045-001Liner plate
XH250 ImpactorCR004-099-001Liner plate
XH250   Impactor CR004-018-001Rotor Shaft
XH250   Impactor CR004-001-019Apron pivot pin
XH320 +   XH320SR ImpactorCR014-009-001FULL MARTENSITIC   BLOWBAR
XH320 +   XH320SR ImpactorCR014-028-001Half Blowbar HIGH   Manganese
XH320 +   XH320SR ImpactorCR014-046-001FULL HIGH CHROME   BLOWBAR
XH320 +   XH320SR ImpactorCR014-113-001Full Blowbar 27%   Chrome
XH320 +   XH320SR ImpactorCR014-164-001New Clamped Style   Full Blow bar QC09
XH320 +   XH320SR ImpactorCR014-014-001Apron Front wear   plate
XH320 +   XH320SR ImpactorCR014-015-001Apron Lower wear   plate
XH320 +   XH320SR ImpactorCR014-026-001Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-002Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-003Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-004Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-005Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-006Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-007Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-008Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-009Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-010Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-011Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-012Liner plate XH320
XH320 +   XH320SR ImpactorCR014-026-013Liner plate XH320
XH320 +   XH320SR ImpactorCR014-032-001Liner plate XH320
XH320 +   XH320SR ImpactorCR014-092-001Apron Liner plate
XH320 +   XH320SR ImpactorCR014-110-001Apron Liner Plate
XH320 +   XH320SR ImpactorCR014-003-001Rotor fabrication
XH320 +   XH320SR ImpactorCR014-003-002Rotor fabrication
XH320 +   XH320SR ImpactorCR014-003-003Rotor fabrication
XH320 +   XH320SR ImpactorCR014-003-004Rotor fabrication
XH320 +   XH320SR ImpactorCR014-003-005Rotor fabrication
XH320 +   XH320SR ImpactorCR014-003-601Rotor Assembly
XH320 +   XH320SR ImpactorCR014-013-001Rotor Shaft
XH320 +   XH320SR ImpactorCR014-005-501Large Impact   Apron
XH320 +   XH320SR ImpactorCR014-031-001Apron pivot pin
XH320 +   XH320SR ImpactorCR014-006-501Small Impact Apron
1000 Cone   & C1540 Cone603/9052Medium coarse concave
1000 Cone   & C1540 Cone603/9053Concave Extra Coarse
1000 Cone   & C1540 Cone603/9071Concave Autosand
1000 Cone   & C1540 Cone603/9106Mantle
1000 Cone   & C1540 Cone603/9107Concave Coarse
1000 Cone   & C1540 Cone603/929Mantle nut
1000 Cone   & C1540 Cone603/9090Concave wedge
1000 Cone   & C1540 Cone603/936Wear plate
1000 Cone   & C1540 Cone603/903Main shaft
1000 Cone   & C1540 Cone603/1120Eccentric 40mm
1000 Cone   & C1540 Cone603/6008Eccentric 49mm
1000 Cone   & C1540 Cone603/9125Mainframe Arm Shield
1000 Cone   & C1540 Cone603/9126Mainframe Liner Set
1000 Cone   & C1540 Cone603/923Mainframe liner
1000 Cone   & C1540 Cone603/9017CSTGExpanding wedge   ring  casting
1000 Cone   & C1540 Cone603/9088MCDExpanding wedge ring   machined
1000 Cone   & C1540 Cone603/9141Wedge ring pad
1000 Cone   & C1540 Cone603/9094Rotary seal ring 40mm
1000 Cone   & C1540 Cone603/9006Rotary seal ring 49mm
1000 Cone   & C1540 Cone603/9082Conehead
1200 &   1300 & C1550 Cones603/1229Mantle nut
1200 &   1300 & C1550 Cones603/1236Wear plate
1200 &   1300 & C1550 Cones603/1244Burning ring
1200 &   1300 & C1550 Cones603/1407Concave Autosand
1200 &   1300 & C1550 Cones603/1416Concave mediun coarse
1200 &   1300 & C1550 Cones603/1426High capacity   distribution plate
1200 &   1300 & C1550 Cones603/1508Mantle
1200 &   1300 & C1550 Cones603/1520Concave Medium coarse   Automax
1200 &   1300 & C1550 Cones603/1522Mantle
1200 &   1300 & C1550 Cones605/1247Concave Extra Coarse
1200 &   1300 & C1550 Cones605/1248Mantle
1200 &   1300 & C1550 Cones603/1372Main shaft
1200 &   1300 & C1550 Cones605/1249Eccentric 45mm
1200 &   1300 & C1550 Cones603/1223Mainframe Arm shield
1200 &   1300 & C1550 Cones603/1208Mainframe liner
1200 &   1300 & C1550 Cones603/1443Mainframe arm shield
1200 &   1300 & C1550 Cones603/1459CSTGExpanding wedge ring   casting
1200 &   1300 & C1550 Cones603/1459MCDMachining detail for   603/1459CSTG
1200 &   1300 & C1550 Cones605/1250Rotary seal ring 45mm
1200 &   1300 & C1550 Cones603/1318Conehead
1200 &   1300 & C1550 Cones603/192Concave wedge
1500 Cone603/7006Wear plate
1500 Cone603/7008Mantle nut
1500 Cone603/7017Concave F-6"
1500 Cone603/7023Concave C-13"
1500 Cone603/7026Concave Extra Coarse
1500 Cone603/7027Concave M - 11"
1500 Cone603/7028Mantle
1500 Cone603/7032Distribution plate -   High impact version
1500 Cone603/7039Mainframe guard
1500 Cone603/7040Mainframe liner left   hand
1500 Cone603/7041Mainframe liner right   hand
1500 Cone603/7045Mantle
1500 Cone603/7046Concave F - 6"
1500 Cone603/7058Concave C - 13"
1500 ConeCR001-017-001Burning ring
1500 ConeCR001-019-001Mantle Nut
1500 ConeCR001-020-001Mantle
1500 ConeCR001-080-001Mainframe Liner
1500 ConeCR001-086-001Distribution plate
1500 ConeCR001-056Countershaft arm   shield
1500 Cone603/7031Mainshaft
1500 Cone603/7024Eccentric
1500 ConeCR001-028-001Wedge ring machined
1500 ConeCR001-028-001CGWedge ring casting
1500 ConeCR001-042Wedge ring pad
1500 Cone603/7037Rotary seal ring
1500 ConeCR001-015-001Conehead
1500 ConeCR001-035Concave wedge
C1540
Medium Coarse Coarse EXTRA COARSE Fine Auto SandHeavy Duty
18%Mantle 31.12.0252 31.12.0252 31.12.0252 N.A 31.12.0252603/9273E
Concave 31.12.0316 31.12.0315 603_9107603/9053E (410KG)N.A 31.12.0317 603/9274E
22%Mantle 31.12.0355 603_9106N.A 31.12.0355 N.A 31.12.0355 603/9273TT
Concave 31.12.0358 (603_9052)N.A 603/9053TT (410KG)N.A 603/9071TT (440KG)603/9274TT
C1545
Medium Coarse Coarse EXTRA COARSE Fine Auto SandHeavy Duty
18%MantleCW023-006-MN180576KGN.A CW023-006-MN180 CW023-006-MN180N.A CW023-007-MN180
Concave CW023-003-MN180 595KGN.ACW023-005-MN180 CW023-002-MN180N.A CW023-008-MN180
22%MantleCW023-006-MN220 N.ACW023-006-MN220CW023-006-MN220N.A CW023-007-MN220
Concave CW023-003-MN220N.ACW023-005-MN220 CW023-002-MN220 N.A CW023-008-MN220
C1550
Medium Coarse Coarse EXTRA COARSE Fine Auto SandHeavy Duty
18%Mantle603/1508E (760KG)N.A N.A N.A 603/1508E (760KG)603/1617E
Concave 603/1416E (830KG)N.A N.A N.A 603/1407E (1030KG)603/1618E
22%Mantle603/1508TT (760KG)N.A N.A N.A 603/1508TT (760KG)603/1617TT
Concave 603/1416TT (830KG)N.A N.A N.A 603/1407TT (1030KG)603/1618TT
C1554
Medium Coarse Coarse EXTRA COARSE Fine Auto SandHeavy Duty
18%Mantle054003002001E (854KG)054003002001E(854KG) 054003002001E (854KG)054003002001E (854KG)054003002001E (854KG)N.A
Concave 0540030015E (1100KG)0540030016E (1190KG)0540030018E0540030018E0540030019E(1160KG)N.A
22%Mantle054003002001TT   (854KG)054003002001TT(854KG)054003002001TT N.AN.AN.A
Concave 0540030015TT (1100KG)0540030016TT  (1190KG)0540030017TT N.AN.AN.A
MachineMartensitic Medium ChromHigh ChromeMartensitic/Ce-
    ramic
Medium   Chrome/
    Ceramic
High   Chrome/
    Ceramic
Low BarManganese
1-100
    Old Part Code
CR004-012-001(143kg)CR004-001-042(143kg)CW002-001-CR27CR004-076-001N.AN.ACR004-028-001(121kg)
1-100
    New Part Code
CW004-001-MA500CW004-001-CR18CW004-001-CR27 CW004-001-MACCW004-001-CR18CCW004-001-
    CR27C
CW004-002-MA500
1-110
    (Same as 1-1310
12.99.1102(200kg)12.99.110312.99.110412.99.0103N.A12.99.001012.99.0105
1-120CW027-001-MA50CW027-001-CR018CW027-001-
    CR027
CW027-001-MACCW027-001-CR18CCW027-001-CR27CCW027-002-MN180
1-130
    (Same as 1-1312
31.11.2040/31.1040(360kg)044317040931.11.226031.11.2258443170415N.A31.11.126031.11.1265
1-140CW032-001-MA500CW032-001-CR18CW032-001-CR27CW032-001-MAC371KGCW032-001-CR18CCW032-001-CRCCW032-002-MA500
Pegson 428 & 4242SR TrakpactorA6984/121(213kg)
A6984/83(210kg)



A6984/77   (184kg)       A6984/78   (184kg)    A6984/79(184kg)
Pegson XH250 TrakpactorCR004-012-001(143kg)
CR004-001-042(143kg)



CR004-028-001(121kg)
Pegson XH320SR TrakpactorCR014-009-001(218kg)CR014-046-001(219kg)CR014-113-001(121kg)
CR014-164-001(218kg)


J960
SUPERTOOTH QUARRY   TOOTH MULTI TOOTHSTANDARD   TOOTH HEAVY DUTY
18%FIXED600/8048E (630kg)N.A 600/8039E(626kg)600/8011E (600kg)N.A
SWING 600/8049E (755kg)N.A 600/8040E (588kg)600/8012E (650kg)N.A
22%FIXED600/8048TT N.A N.A N.A N.A
SWING 600/8049TT N.A N.A N.A N.A
Wedges FIXED600/8056 (21kg)N.A 600/8058E (18.5kg)600/8021M (21kg)N.A
SWING 600/8057 (26kg)N.A 600/8059E (21.5kg)600/8022M (1kg)N.A
CHEEK PLATE L.H UPPER600/8014   (56kg)
CHEEK PLATE R.H UPPER 600/8015  (56kg)
CHEEK PLATE L.H LOWER600/8016  (46kg)
CHEEK PLATE R.H LOWER 600/8017   (46kg)
J1160 up to   TRX1160JAOMHB5652
SUPERTOOTH QUARRY TOOTH MULTI TOOTHSTANDARD TOOTH HEAVY DUTY
18%FIXED31.09.010031.09.010231.09.0103 N.AN.A
SWING 31.09.0101 31.09.0104 31.09.0105 N.AN.A
22%FIXED
31.09.0107 N.A N.AN.A
SWING
31.09.0109 N.A N.AN.A
CHEEK PLATE UPPERCR025-004-001   (87kg)
CHEEK PLATE LOWERCR025-004-002   (51kg)
J1160 RE-VAMP   from TRX1161JEOMH95090
SUPERTOOTH QUARRY TOOTH MULTI TOOTHSTANDARD TOOTH HEAVY DUTY
18%FIXEDCW017-002-MN180 CW017-004-MN180CW017-006-MN180 N.A N.A
SWING CW017-001-MN180 CW017-003-MN180 CW017-005-MN180 N.A N.A
22%FIXEDCW017-002-MN220CW017-004-MN220 N.A N.A N.A
SWING CW017-001-MN220 CW017-003-MN220 N.A N.A N.A
CHEEK PLATE UPPER31.09.0188
CHEEK PLATE LOWER31.09.0186
J1170
SUPERTOOTH QUARRY TOOTH MULTI TOOTHSTANDARD TOOTH HEAVY DUTY
18%FIXEDCR005-068-001E(1080kg)CR005-143-001ECR005-072-001E(1015kg)CR005-008-001E(1230kg)CW005-167-MN180
SWING CR005-067-001E   (1190kg)CR005-141-001E CR005-071-001E CR005-007-001E(1350kg) N.A
22%FIXEDCR005-068-001TT N.A CR005-072-001TT CR005-008-001TTCW005-167-MN220
SWING CR005-067-001TTN.A CR005-071-001TTCR005-007-001TT N.A
14%FIXEDCR005-068-001MN.A CR005-072-001M CCR005-008-001M N.A
SWING CR005-067-001MN.A CR005-071-001M CR005-007-001M N.A
Wedges FIXEDCR005-070-001(27kg)CR005-144-001   - RH
    CR005-145-001- LH
CR005-074-001(36kg)CR005-010-001 (27kg)N.A
SWING CR005-069-001(27kg)CR005-142-001  CR005-073-001(36kg)CR005-009-001 (36kg)N.A
UPPER CHEEK PLATE (LH)CR034-013-001
UPPER CHEEK PLATE (RH)CR034-013-002
LOWER CHEEK PLATE (LH)CR005-053-001   (97kg)
LOWER CHEEK PLATE (RH)CR005-054-001   (97kg)
UPPER CHEEK PLATE (LH)CR005-051-001   (110kg)
UPPER CHEEK PLATE (RH)CR005-052-001   (110kg)
LOWER CHEEK PLATE (LH)
LOWER CHEEK PLATE (RH)
J1175
SUPERTOOTH QUARRY TOOTH MULTI TOOTHSTANDARD TOOTH HEAVY DUTY
18%FIXED31.10.1174  (1390kg)31.10.0205  (1250kg)31.10.1171 N.A CW024-001-MN18
Old Part
    Numbers
SWING 31.10.1173  (1260kg)31.10.0210  (1243kg)31.10.1170 N.A N.A
18%FIXEDCW024-003-MN180CW024-006-MN180 CW024-005-MN180 N.A CW024-001-MN180
New Part
    Numbers
SWING CW024-002-MN180 CW024-007-MN180CW024-004-MN180 N.A N.A
22%FIXED31.10.1181 31.10.0207 N.A N.A CW024-001-MN220
Old Part
    Numbers
SWING 31.10.1179 31.10.0212N.A N.A N.A
22%FIXEDCW024-003-MN220 CW024-006-MN220N.A N.A CW024-001-MN220
New Part
    Numbers
SWING CW024-002-MN220CW024-007-MN220N.A N.A N.A
UPPER CHEEK PLATE (LH) CR024-003-001
UPPER CHEEK PLATE (RH)CR024-003-002
CHEEK PLATE MIDDLE CR024-003-007
CHEEK PLATE LOWER CR024-003-008
CHEEK PLATE UPPER 31.10.0868
CHEEK PLATE LOWER 31.10.0870
J1480
SUPERTOOTH QUARRY TOOTH MULTI TOOTHSTANDARD TOOTH HEAVY DUTY
18%FIXED31.07.0136  (1782kg)31.07.0006(1886kg) N.A N.A CW020-001-MN180
SWING CR020-017-001-E   (1852kg)CR020-044-001-E  (1886kg)31.07.0007N.A N.A N.A
22%FIXED31.07.2136 31.07.0007 N.A N.A CW020-001-MN220
SWING CR020-017-001TT CR020-044-001TT N.A N.A N.A


日期:2021/09/09
上一页:每日送货
